Аксессуары к трассопоисковым комплектам УСПЕХ и АТЛЕТ

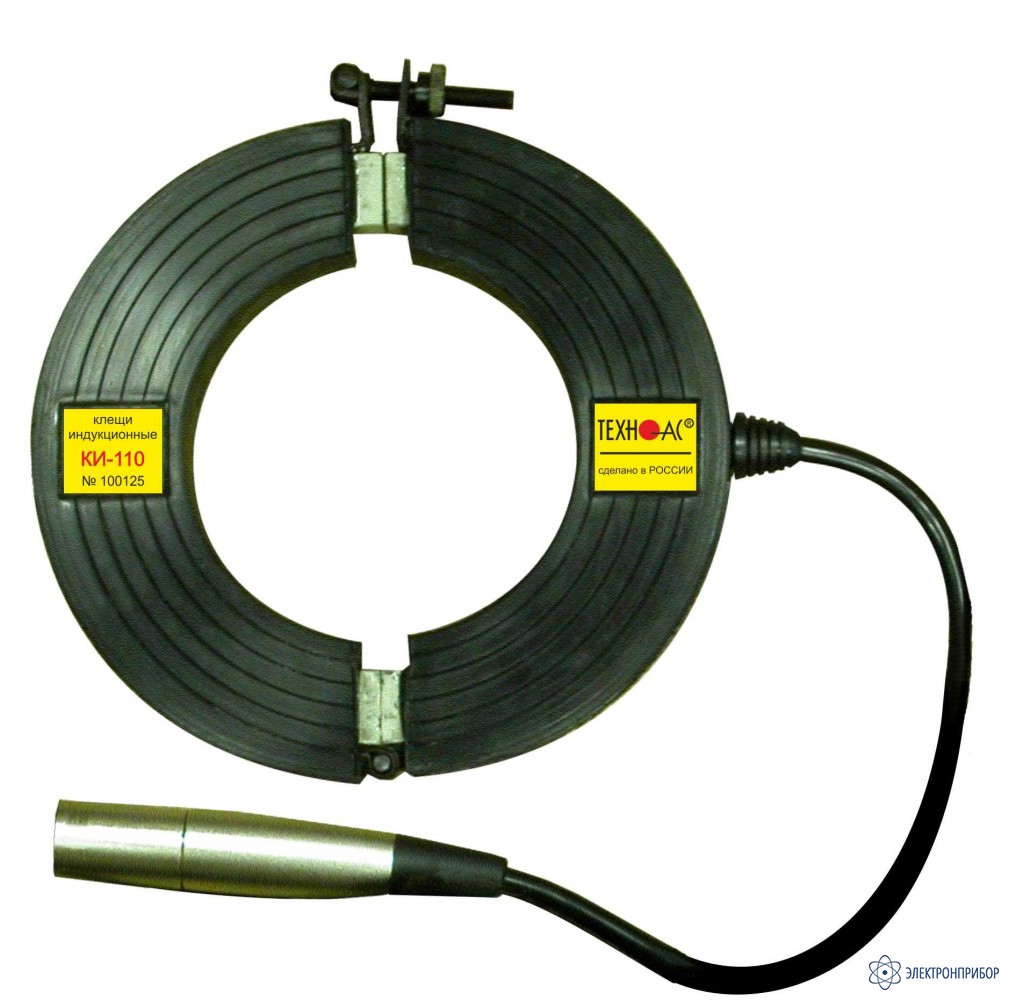

КИ-110/80 — клещи индукционные, диаметр 80мм
Код товара: 33926-
Назначение клещей индуктивных КИ-110/80:
Клещи индукционные КИ-110 имеют внутренний диаметр 80 мм и предназначены для подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120Т, а также для выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Для подключения клещей индукционных КИ-110 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.010.
Методика работы клещей индуктивных КИ-110/80:
Трассировка кабельной линии (в том числе находящейся под напряжением):
- Подключить индукционные клещи к выходному разъему генератора;
- Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора;
- Обхватить до смыкания полуколец индукционными клещами кабель;
- Включить на генераторе генерацию трассировочного сигнала;
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
- При завершении трассировки отключить на генераторе режим генерации;
- Снять индукционные клещи с кабеля.
Выбор кабеля из пучка:
- Подать на выделенный кабель сигнал испытательной частоты;
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии;
- Подключить к трассопоисковому приемнику индукционные клещи;
- Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
-
Технические характеристики клещей индуктивных КИ-110/80:
Параметр Значение Внутренний диаметр, мм 80 -
Комплект поставки КИ-110/80
№ Наименование Количество 1 Клещи индукционные КИ-110/80 1 -
Совместимость с КИ-110/80
-
Модификации КИ-110
-
КИ-110/80, клещи индукционные, диаметр 80мм
Снят с производства
Подобрать аналог
