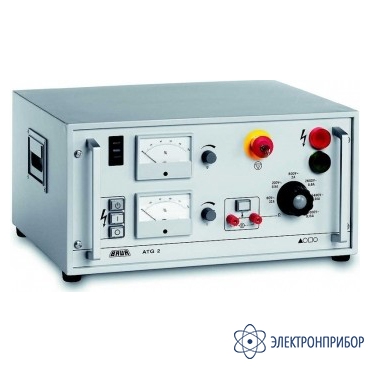

ATG2 — установка прожигающая
Код товара: 56942-
-
Гарантия
1 год
-
Производитель
Назначение установки прожигающей ATG2:
Прожигающая установка ATG2 предназначена для обнаружения дефектов в кабелях и используется для преобразования высокоомных повреждений в кабеле в низкоомные повреждения путем их «прожига» в постоянном дуговом разряде. Низкоомные повреждения намного проще найти с помощью обычного рефлектометра и импульсного генератора, чем высокоомный.
Вследствие возможности пошагового изменения максимального выходного напряжения имеется возможность индивидуальной адаптации прибора ATG2 к конкретной ситуации поиска дефекта. Возможно увеличение тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта.
Прибор ATG2 оборудован автоматическим разрядным устройством и возможностью заземления испытуемого объекта. Кроме того, в приборе ATG2 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.
Особенности установки прожигающей ATG2:
- Выходное напряжение до 10 кВ постоянного тока;
- Наличие 6 диапазонов выходного напряжения;
- Электронная регулировка напряжения и тока (по отдельности);
- Встроенный разъем для подключения внешнего омметра;
- Выход переменного тока для использования в низковольтных сетях;
- Цепь защиты в соответствии со стандартом VDE 0104.
-
-
Технические характеристики установки прожигающей ATG2:
Параметр Значение Напряжение питания 220...240 В Частота питающего напряжения 45 Гц – 60 Гц Максимальная мощность (в режиме КЗ) 2 300 ВА Максимальное выходное напряжение 10 кВ Выходной ток по ступеням:
ступень 1 - 60 В AC
ступень 2 - 230 В AC
ступень 3 - 800 В DC
ступень 4 - 2 600 В DC
ступень 5 - 6 400 В DC
ступень 6 - 10 000 В DC
32 А
8,5 А
2,0 А
0,6 А
0,24 А
0,16 АМаксимальная емкостная нагрузка 10 мкФ Встроенное разрядное сопротивление 100 кОм Размеры (Д х Ш х Г) 502 x 255 x 390 мм Вес 41 кг -
Комплект поставки ATG2
№ Наименование Количество 1 Прожигающая установка ATG2 1 2 Высоковольтный кабель 1 3 Кабель заземления 1 4 Кабель питания 1 5 Руководство по эксплуатации 1 -
