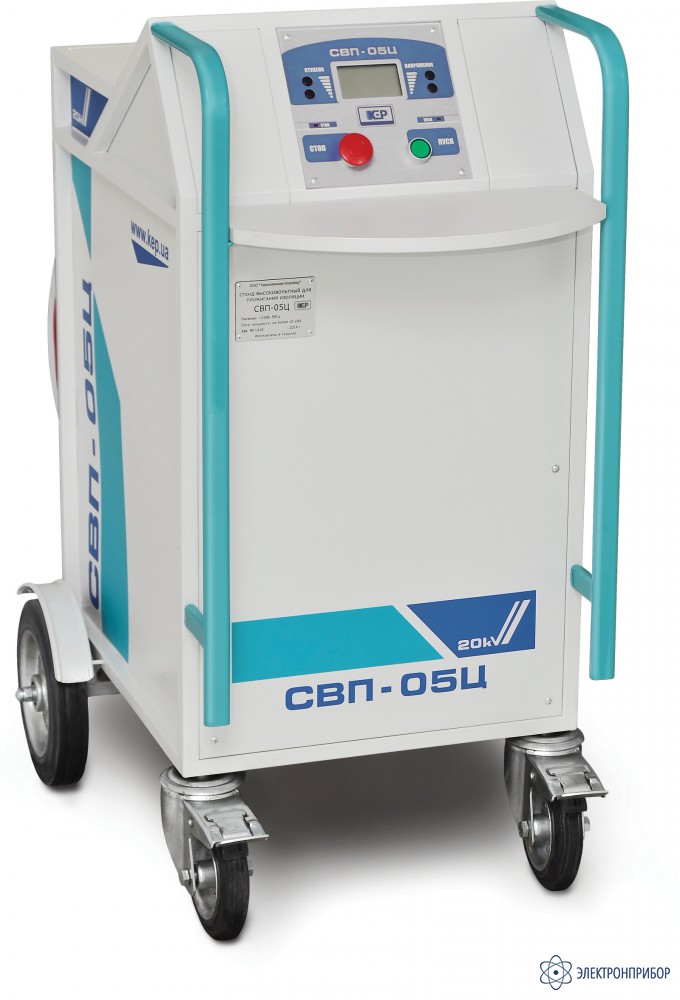

СВП-05 Ц — стенд высоковольтный передвижной

Код товара: 25634

  • Назначение стенда СВП-05Ц:

    Высоковольтный cтенд СВП-05Ц предназначен для прожига (разрушения спая с сопротивлениям близким к нулю, в месте замыкания фазного проводника высоковольтного кабеля на оболочку/фазный проводник) дефектной изоляции силовых кабелей с последующим ее дожигом, для устранения переходного сопротивления в месте дефекта, что позволяет применять известные методы как для определения расстояния до места повреждения кабеля, так и места повреждения непосредственно на трассе кабельных линий.

    Условия эксплуатации стенда СВП-05Ц:

    • диапазон температур окружающего воздуха, °C от -10 до +40;
    • относительная влажность воздуха при температуре +25 °С - до 80 %;
    • атмосферное давление, мм рт. ст. - 630 – 80
    • питание СВП производится от промышленной однофазной сети 220 В, 50 Гц.

    Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей СВП мощность генератора должна быть не менее 25 кВА.

  • Технические характеристики стенда СВП-05Ц:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±1
    Максимальное выходное напряжения в режиме холостого хода, кВ 25
    Количество рабочих ступеней, шт. 6
    Максимальный выходной ток в режиме короткого замыкания для высоковольтных ступеней, А, не менее 7
    Максимальный выходной ток в режиме короткого замыкания для низковольтной ступени «500 В», А, не менее 15
    Наибольшее время непрерывной работы, мин, при токе нагрузки:
    100% от максимального 10
    70% от максимального 30
    Потребляемый ток, А, не более 40
    Средний срок службы, лет 10
    Габаритные размеры, мм, не более 820×630×500
    Масса, кг, не более 200

  • Комплект поставки СВП-05 Ц

    Наименование Количество
    Cтенд высоковольтный СВП-05Ц 1
    Ключ от замка ящика

    2
    Паспорт СВП-05Ц 1
