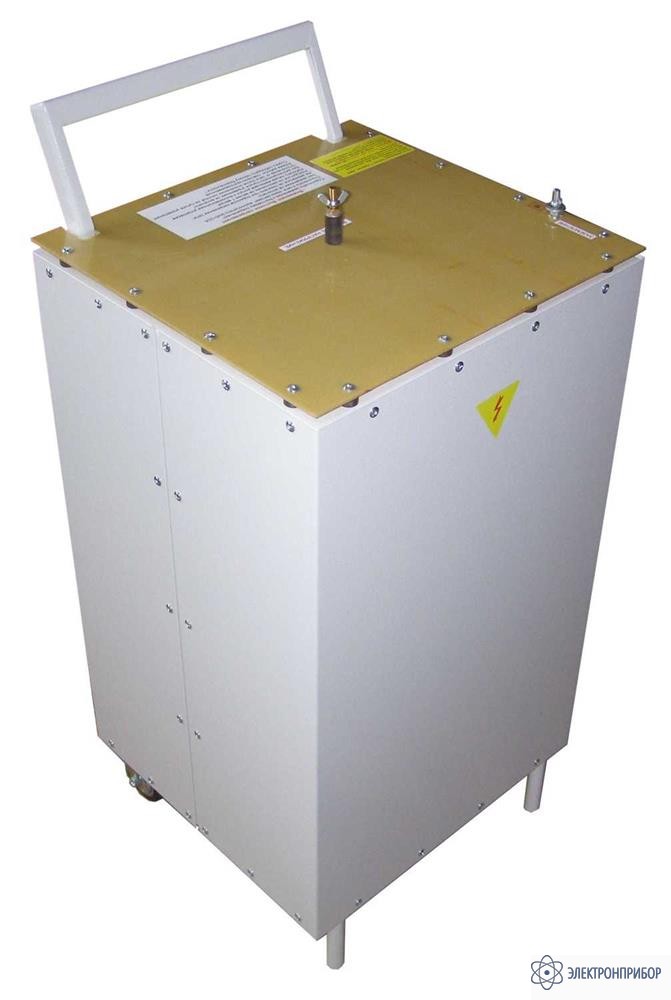

ВУПК-03-25 — прожигающая установка
Код товара: 26461-
Назначение прожигающей установки ВУПК-03-25:
Прожигающая установка ВУПК-03-25 предназначена для прожига дефектной изоляции и создания металлического соединения между жилами кабеля в месте повреждения изоляции. Установка обеспечивает АВТОМАТИЧЕСКОЕ выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150 В, 2-я - 400 В, 3-я -1050 В, 4-я 5000 В, 5-я – 20 000 В. В установке 2 преобразователя на 33 000 Гц и 6600 Гц. Это позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.
Особенности прожигающей установки ВУПК-03-25:
В установке ВУПК-03-25 удалось объединить два устройства: высоковольтный прожиг и низковольтную сварку. Благодаря этому, решилась проблема "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукты горения изоляции кабеля не успевают заполнить канал сварочной дуги, что гарантирует надежную сварку жил на различных типах кабелей, с любым видом изоляции. Прожиг конструктивно выполнен в виде силового блока на колесах, с ручками, выносного пульта управления, который позволяет удобно и безопасно работать с установкой. На пульте расположены: индикатор тока в цепи прожига, 6 светодиодных индикаторов, индуцирующих работающие ступени и состояние установки. На корпусе - амперметр потребляемого тока из сети. Режим работы циклический, повторно - кратковременный. Имеется встроенный таймер управления. Автоматическое отключение при достижении перемычки в кабеле.
-
Технические характеристики прожигающей установки ВУПК-03-25:
Параметр Значения Напряжение питания 220 В Максимальное напряжение на выходе до 25 кВ Максимальный сваривающий ток 55 А Средний ток, потребляемый из сети 20 А Ток потребляемый из сети без нагрузки 3 А Габаритные размеры 420х450х920 мм Масса 45 кг -
Комплект поставки ВУПК-03-25
№ Наименование Количество 1 Прожигающая установка ВУПК 1 2 Выносной пульт 1 3 Чехол полиэтиленовый 1 4 Разьем входной 1 5 Паспорт 1 -
