ВУПК0525, ВУПК 05 25,

Установки для прожига места повреждения силовых кабелей

ВУПК-05-25 — прожигающая установка

Код товара: 60267
  • Прожигающая установка ВУПК-05-25 Прожигающая установка ВУПК-05-25

    • Гарантия

      1 год

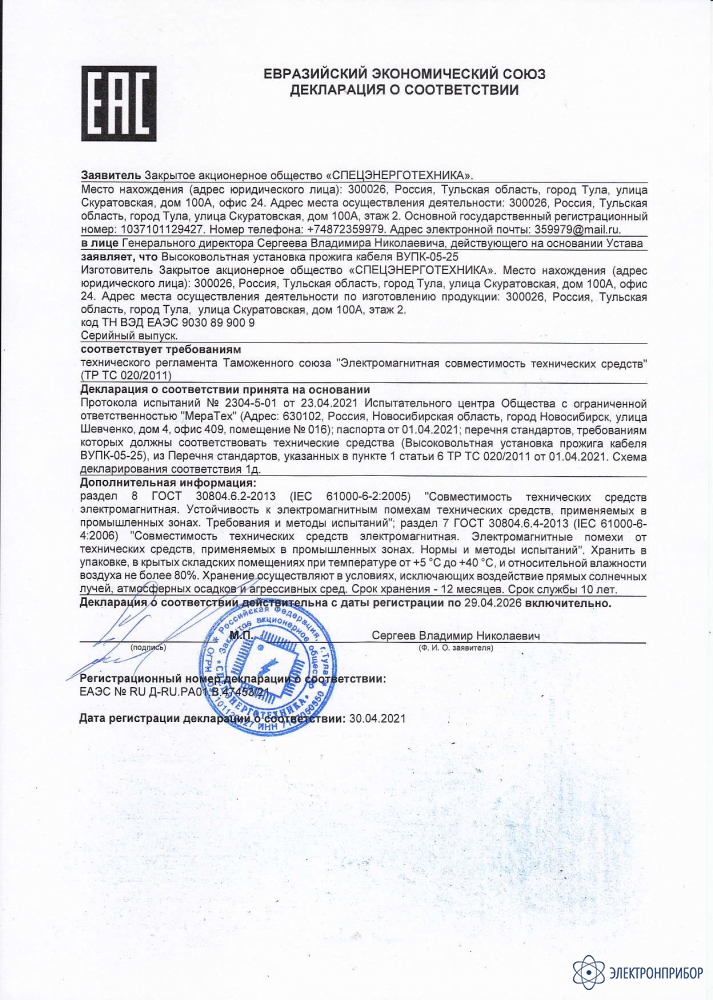

    Сертификаты

    Назначение прожигающей установки ВУПК-05-25:

    ВУПК-05-25 предназначен для прожига дефектной изоляции и создания металлического соединения между жилами силового кабеля в месте повреждения. Установка прожига обеспечивает автоматическое выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150В, 2-я - 400в, 3-я -1050В, 4-я 5000В, 5-я – 20 000В. В установке применены 2 высокочастотных преобразователя, что позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.

    Прожигающая установка ВУПК-05-25 может использоваться:

    • как отдельная установка;
    • в составе передвижной электротехнической лаборатории (быстросъемные крепления вместо колес).

    Описание прожигающей установки ВУПК-05-25:

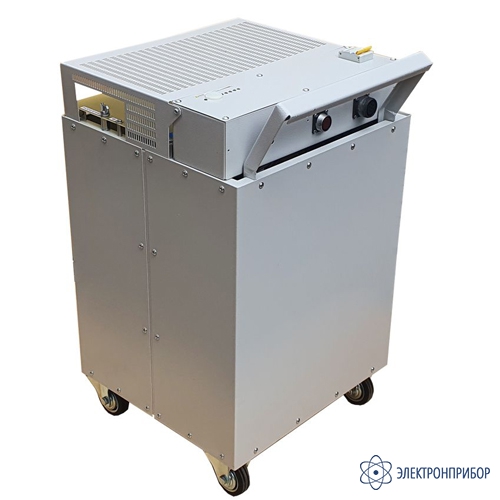

    В прожигающей установке ВУПК-05-25 объединены два устройства: высоковольтный прожиг и низковольтный дожиг. Благодаря этому решена проблема "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукты горения изоляции кабеля не успевают заполнить канал сварочной дуги, что гарантирует надежную сварку жил на различных типах кабелей, с любым видом изоляции. Автоматическое отключение при достижении перемычки в кабеле. Установка конструктивно выполнена в виде силового блока на колесах, с ручкой и выносным пультом управления, который позволяет удобно и безопасно работать с установкой. Один человек без усилий способен транспортировать установку на любое расстояние.

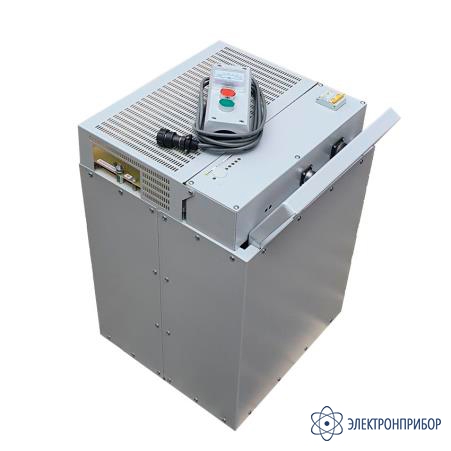

    На пульте расположены: индикатор тока в цепи прожига, светодиодные индикаторы, индуцирующие работу ступеней и состояние установки. Выносной пульт позволяет монтировать основной блок практически в любом месте передвижной лаборатории.

    На верхней панели расположена безопасная система подключения высокого напряжения:

    • защитная крышка с изолированным выводом электродом для подключения высоковольтного кабеля и датчиком открытия;
    • индикатор наличия остаточного напряжения на кабеле;
    • пиковый светодиодный индикатор мощности потребляемой из сети;
    • автомат включения сети.

  • Технические характеристики прожигающей установки ВУПК-05-25:

    Параметр Значения
    Напряжение питания 220 В
    Максимальное напряжение на выходе до 25 кВ
    Максимальный сваривающий ток 55 А
    Средний ток, потребляемый из сети 20 А
    Ток потребляемый из сети без нагрузки 3 А
    Габаритные размеры 420 х 450 х 730 мм
    Масса 37 кг

  • Комплект поставки ВУПК-05-25

    № Наименование Количество
    1 Прожигающая установка ВУПК-05-25 1
    2 Выносной пульт 1
    3 Сетевой кабель 1
    4 Паспорт 1
