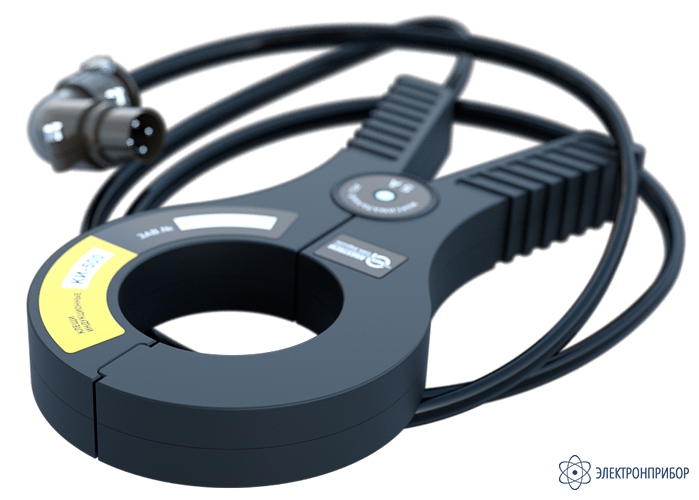

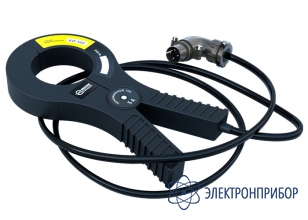

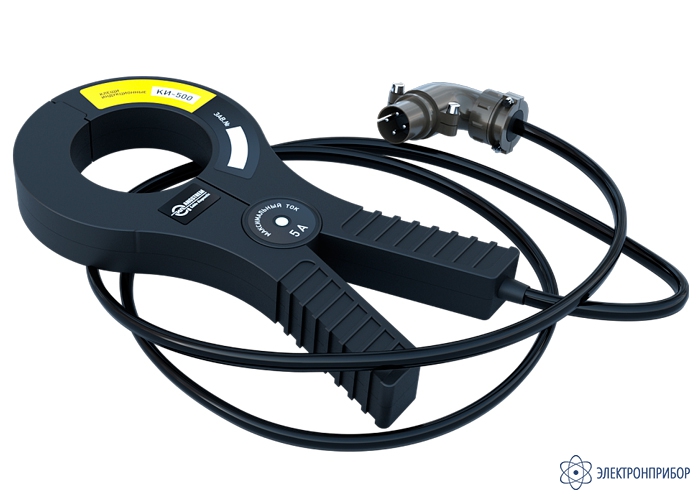

КИ-500 — индукционные клещи
Код товара: 39085-
-
Гарантия
2 года
-
Производитель
Описание индукционных клещей КИ-500:
Клещи индукционные КИ-500 предназначены для передачи поискового сигнала от генератора в исследуемую коммуникацию без гальванической связи с ней. Используется совместно с поисковым приемником при трассировке коммуникаций.
Принцип работы индукционных клещей КИ-500:
- Клещи подключить к генератору ГП-500К, ГП-250К, ГП-100К;
- Осуществить обхват коммуникации посредством клещей;
- Установить на генераторе требуемую частоту и не превышающий 5 А ток;
- Для обеспечения максимального тока в коммуникации, она должна быть заземлена с двух сторон;
- Исследование коммуникации производить в соответствии с руководством по эксплуатации приемника поискового ПП-500А, ПП-500К.
Внимание, при длительной работе на максимальном токе в летнее время под прямыми солнечными лучами, поверхность индукционных клещей КИ-500 может разогреваться до температур более 60 градусов Цельсия!
-
-
Технические характеристики индукционных клещей КИ-500:
Параметр Значение Диапазон рабочих частот 300 ...10000 Гц Максимальный входной ток 5 А Максимальный диаметр охватываемой цепи 60 мм Диапазон рабочих температур -30 °C ...+ 40 °C Максимальная относительная влажность при температуре +25 °C 90% Габаритные размеры (ДхШхТ), мм 220х110х24 Масса в сборе, кг, не более 0,85 -
Комплект поставки КИ-500
№ Наименование Количество 1 Клещи индукционные КИ-500 1 2 Этикетка 1 -
