НР-100 + ТФ-500 — комплект для выбора кабелей
Код товара: 81446-
-
Гарантия
2 года
-
Производитель
Назначение комплекта для выбора кабелей НР-100 + ТФ-500:

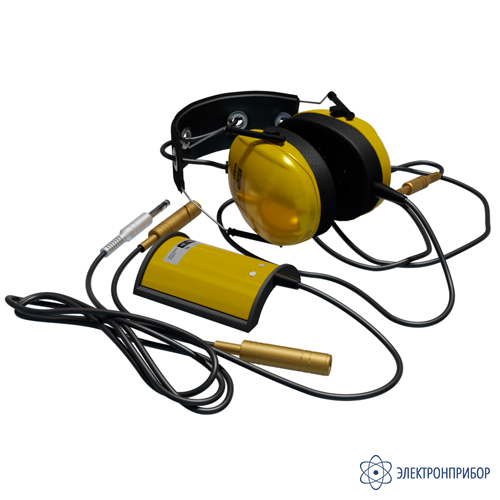

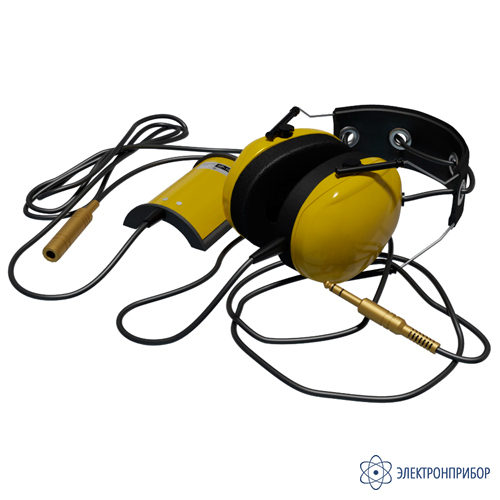

Комплект состоит из накладной рамки НР-100 и головных телефонов ТФ-500. Предназначен для выбора кабеля из пучка и выбора требуемой жилы кабеля.
Особенности комплекта для выбора кабелей НР-100 + ТФ-500:
- полностью автономное применение;
- быстрое подключение к кабельной линии;
- не требуется источник звукового сигнала;
- подходит для многожильных кабелей;
- гибкий морозоустойчивый кабель позволяет работать в самых сложных погодных условиях;
- удобная эргономика аксессуара;
- низкая стоимость по сравнению с аналогами.
Принцип работы комплекта для выбора кабелей НР-100 + ТФ-500:
Накладная рамка НР-100 представляет собой вариант магнитной антенны, конструктивно приспособленный для выполнения функции выделения требуемой жилы кабеля или конкретного кабеля из пучка.
К разъему накладной рамки НР-100 в качестве звукового индикатора сигнала подключаются головные телефоны ТФ-500. В наушниках будет слышен сигнал с частотой генератора.
При выделении кабеля из пучка генератор поисковый ГП-500К (ГП-250К, ГП-100К) подключают к двум неповрежденным жилам кабеля. На другом конце кабеля эти жилы закорачивают. Оператор вращает накладную рамку НР-100 вокруг кабеля при включенном генераторе. За один полный оборот сигнал будет дважды достигать максимума и минимума.
Возможно использование накладной рамки НР-100 для поиска междуфазных повреждений. Для этого генератор подключают между поврежденными жилами. До места повреждения будут наблюдаться два максимума сигнала. После места повреждения в головных телефонах ТФ-500 будет прослушиваться монотонное звучание.
Генератор можно подключать по другим схемам, например, «жила-земля» или «оболочка-земля». В данном случае будет слышен один максимум сигнала.
-
-
Технические характеристики комплекта для выбора кабелей НР-100 + ТФ-500:
Параметр Значение Накладная рамка НР-100 Диапазон принимаемых частот от 50 до 104 Гц Индуктивность 100 мГн Габаритные размеры 250 х 100 х 30 мм Масса 0,20 кг Температура окружающей среды от -30 до +40 °С Телефоны головные ТФ-500 Диапазон воспроизводимых частот от 20 до 8000 Гц Модуль полного электрического сопротивления 400±50 Ом Неравномерность АЧХ звукового давления 6 Дб Максимальное напряжение 10 В Максимальный уровень звукового давления 130 Дб Коэффициент гармоник, не более 5% Затухание внешних шумов в амбушюрах, в диапазоне 125…8000 Гц, не менее 31 Дб Габаритные размеры 200 х 130 х 100 мм Масса 0,4 кг Масса с чехлом 0,5 кг Температура окружающей среды от -30 до +40° С -
