АИДК 20 Ц, АИДК20Ц

Установки для испытания средств защиты от поражения электрическим током

АИДК-20Ц — установка проверки диэлектрических ковров

Код товара: 59711

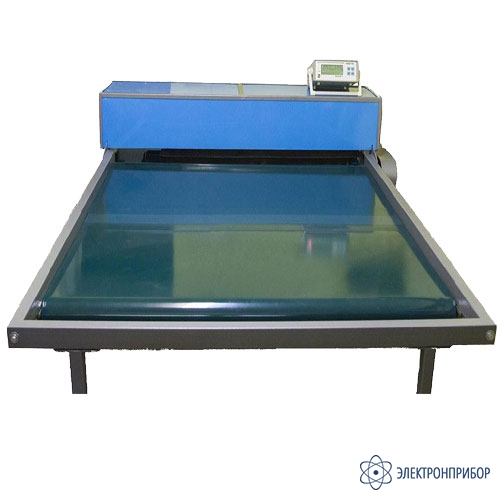

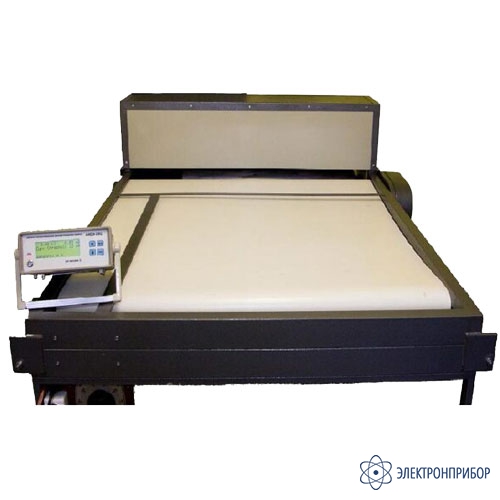

  • Установка проверки диэлектрических ковров АИДК-20Ц Установка проверки диэлектрических ковров АИДК-20Ц Установка проверки диэлектрических ковров АИДК-20Ц
    2 варианта исполнения

    • Гарантия

      1 год

    Назначение установки проверки диэлектрических ковров АИДК-20Ц:

    Установка проверки диэлектрических ковров АИДК-20Ц предназначена для проверки неа электрическую прочность диэлектрических ковров, осуществляет генерирование напряжения переменного тока синусоидальной формы частоты 50 Гц, измерение напряжения и силы перменного тока частотой 50 Гц при проведении электрических испытаний диэлектрических ковров по ГОСТ 4997-75 Метод 1.

    Установка проверки диэлектрических ковров АИДК-20Ц поставляется в двух модификациях АИДК-20Ц (с одним комплектом валов) и АИДК-20Ц (с тремя комплектом валов), отличающихся количеством комплектов валов.

    Особенности установки проверки диэлектрических ковров АИДК-20Ц:

    • Разработка и производство России;
    • Соответствует ГОСТ 4997-75 Метод 1;
    • Промышленый ЖК экран с диапазоном -30...+50 °C;
    • Цифровое отображение значений напряжения и тока;
    • Защита экрана - поликарбонат с защитным покрытием;
    • Установка тока отключения от 3 до 50 мА с шагом 1 мА;
    • Автоматический и ручной режимы работы;
    • Температурная защита высоковольтного блока 70°C.

  • Технические характеристики установки проверки диэлектрических ковров АИДК-20Ц:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, кВ 0,20...22,00
    Дипазон измерения силы переменного тока, мА 0,05...30,00
    Установка срабатывания тока отключения, мА 3...50,00
    Пределы относительной погрешности измерения напряжения, % ± 1,0
    Пределы относительной погрешности измерения силы тока, % ± 2,0
    Режим работы при полной нагрузке, ч Непрерывно
    Испытательное напряжение холостого хода по ГОСТ 4997-75, кВ 20 кВ ± 5%
    Методика испытаний Соответствует ГОСТ 4997-75 Метод 1
    Масса установки, кг 244 ± 10
    Максимальная потребляемая мощность, ВА 1200
    Средний срок лужбы, не менее 5 лет

  • Комплект поставки АИДК-20Ц

    № Наименование Количество

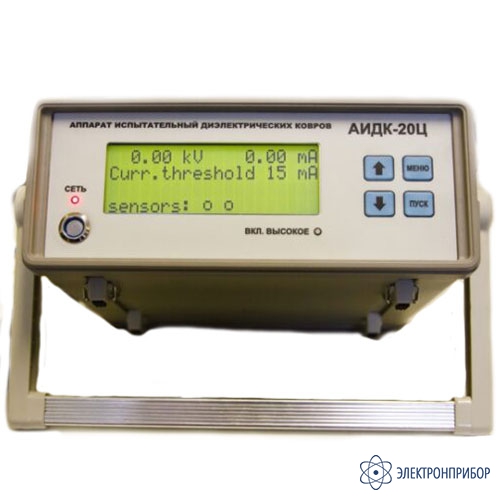

    1 Блок индикации 1
    2 Блок высоковольтных валов 1
    3 Блок конвейерной подачи 1
    4 Межблочный соединительный кабель 1
    5 Кабель сетевой 1
    6 Вставка плавкая 20А 2
    7 Паспорт 1
