Установки для испытания средств защиты от поражения электрическим током

АИДМ-50/70 — установка для испытания электрической прочности диэлектрических материалов

Код товара: 26477

    • Гарантия

      1 год

    Назначение установки для испытания электрической прочности диэлектрических материалов АИДМ-50/70:

    Установка АИДМ-50/70 предназначена для испытания электрической прочности средств защиты (перчатки, боты, калоши, инструмент, оборудование и др.), диэлектрических материалов и электрооборудования по параметрам: напряжение пробоя, ток утечки или ток выключения.

    Описание установки для испытания электрической прочности диэлектрических материалов АИДМ-50/70:

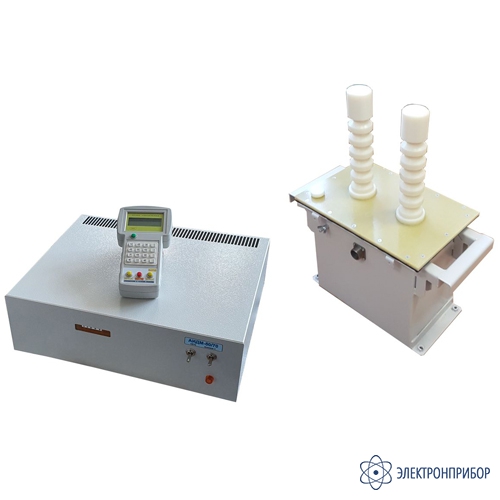

    Установка состоит из блока управления, высоковольтного трансформатора и дистанционного пульта на ИК-лучах с жидкокристаллическим дисплеем, на котором отображается вся необходимая информация, в том числе: названия программ, значения напряжений и токов в цифровой форме, результаты испытаний и т.д.

    АИДМ-50/70 позволяет полностью автоматизировать процесс испытаний и программировать рабочие параметры, при этом существует и ручной режим управления. Программы испытаний основных средств защиты (перчатки, боты, инструмент и т.д) уже находятся в меню пульта системы, оператор может составить до 16 программ по своему протоколу испытаний.

    Оператор необходим только для закрепления изделия в соответствующее приспособление и во время выполнения автоматического испытания может не контролировать процесс, а готовить следующее изделие. После нажатия кнопки «пуск» установка сама проведет электрическое испытание повышенным напряжением и выдаст результат в базу данных компьютера и распечатает протокол. Работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен».

    Работа в 3 шага:
    1. Закрепил изделие;
    2. Запустил нужную программу испытаний (боты/перчатки/инструмент и т.д.);
    3. Распечатал или сохранил в базу данных протокол испытаний.

    Особенности установки для испытания электрической прочности диэлектрических материалов АИДМ-50/70:

    • 4 программ испытаний заложены в памяти встроенной микро-ЭВМ, оператор может составить от 1 до 16 программ по своему протоколу испытаний в зависимости от модели, данная функция сильно облегчает процесс испытаний, делая его максимально простым, точным и безопасным;
    • Установка измеряет значения переменного и постоянного тока;
    • Выходное напряжение стабилизированное;
    • Отсутствие регулируемого автотрансформатора повысило надежность и отпала необходимость в техническом обслуживании;
    • Возможность работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний;
    • Возможность монтажа блока управления в стандартную промышленную 19" стойку.

  • Технические характеристики установки для испытания электрической прочности диэлектрических материалов АИДМ-50/70:

    Параметр Значение
    Напряжения переменного тока на выходе не менее, кВ 0 - 50 с шагом 25В
    Напряжения постоянного тока на выходе не менее, кВ 0 – 70
    Ток на выходе не менее, мА 1 – 10
    Предел измерения тока на дополнительном диапазоне для переменного/постоянного тока 0 - 2000 мкА / 0 - 1000 мкА
    Границы относительной погрешности измерения Не более ± 3 %
    Напряжение питающей сети, В 220 ± 22
    Частота питающей сети, Гц 50 ± 1
    Способы управления Ручной и автоматический программный
    Масса высоковольтного блока 32 кг
    Масса блока управления 12 кг
    Габаритные размеры высоковольтного блока 420 х 230 х 520
    Габаритные размеры блока управления, мм 483 х 420 х 136

  • Комплект поставки АИДМ-50/70

    № Наименование Количество
    1 Блок управления 1
    2 Высоковольтный трансформатор 1
    3 Пульт управления 1
    4 Комплект соединительных кабелей 1
    5 Руководство по эксплуатации 1

    Дополнительная комплектация АИДМ-50/70:

    (Поставляется за отдельную плату)

    № Наименование
    1 Кювета водяная для проверки перчаток, бот , инструмента и т.д. (на 2 изделия)
    2 Блок работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний
    3 Автоматическая сушка средств защиты
    4 Комплект для ограждения места испытаний: световое табло, конечный выключатель на входную дверь, кабель электрический (возможно изготовление ограждения по эскизу заказчика)
