ЛЭИС-100 — лаборатория для испытания защитных средств и электрооборудования

Код товара: 30433

    • Гарантия

      1 год

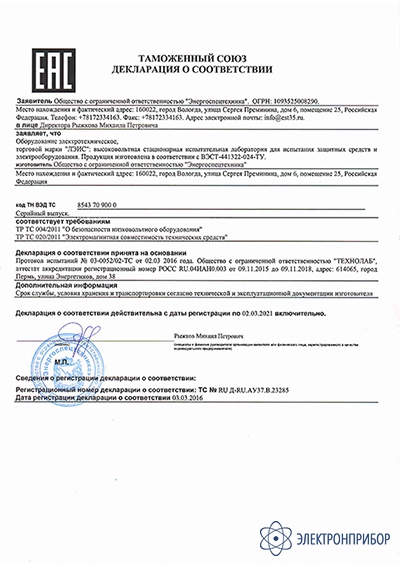

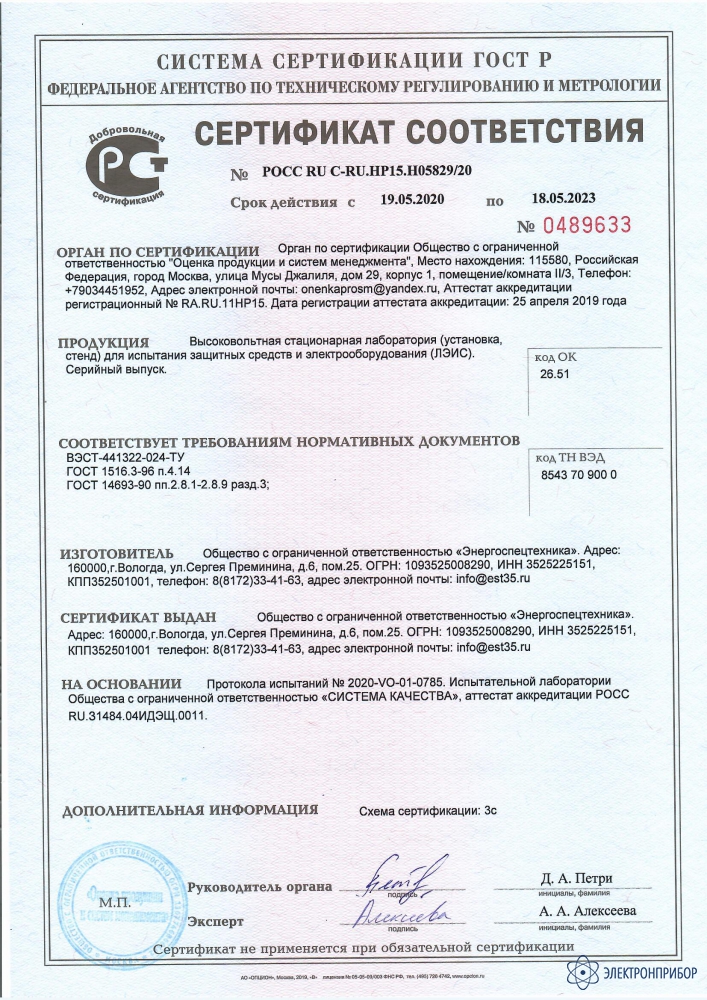

    Сертификаты

    Назначение лаборатории для испытания защитных средств и электрооборудования ЛЭИС-100:

    Стационарные электролаборатории ЛЭИС-100 предназначены для выполнения периодических и внеочередных испытаний защитных средств (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 100кВ (разрядников, ограничителей напряжения).

    Высоковольтная испытательная стационарная лаборатория ЛЭИС для испытания защитных средств и электрооборудования удовлетворяет требованиям:

    • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
    • СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
    • СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
    • СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

    Особенности лаборатории для испытания защитных средств и электрооборудования ЛЭИС-100:

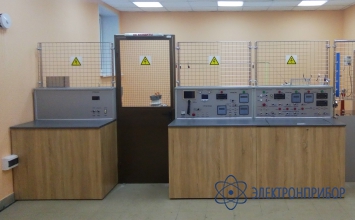

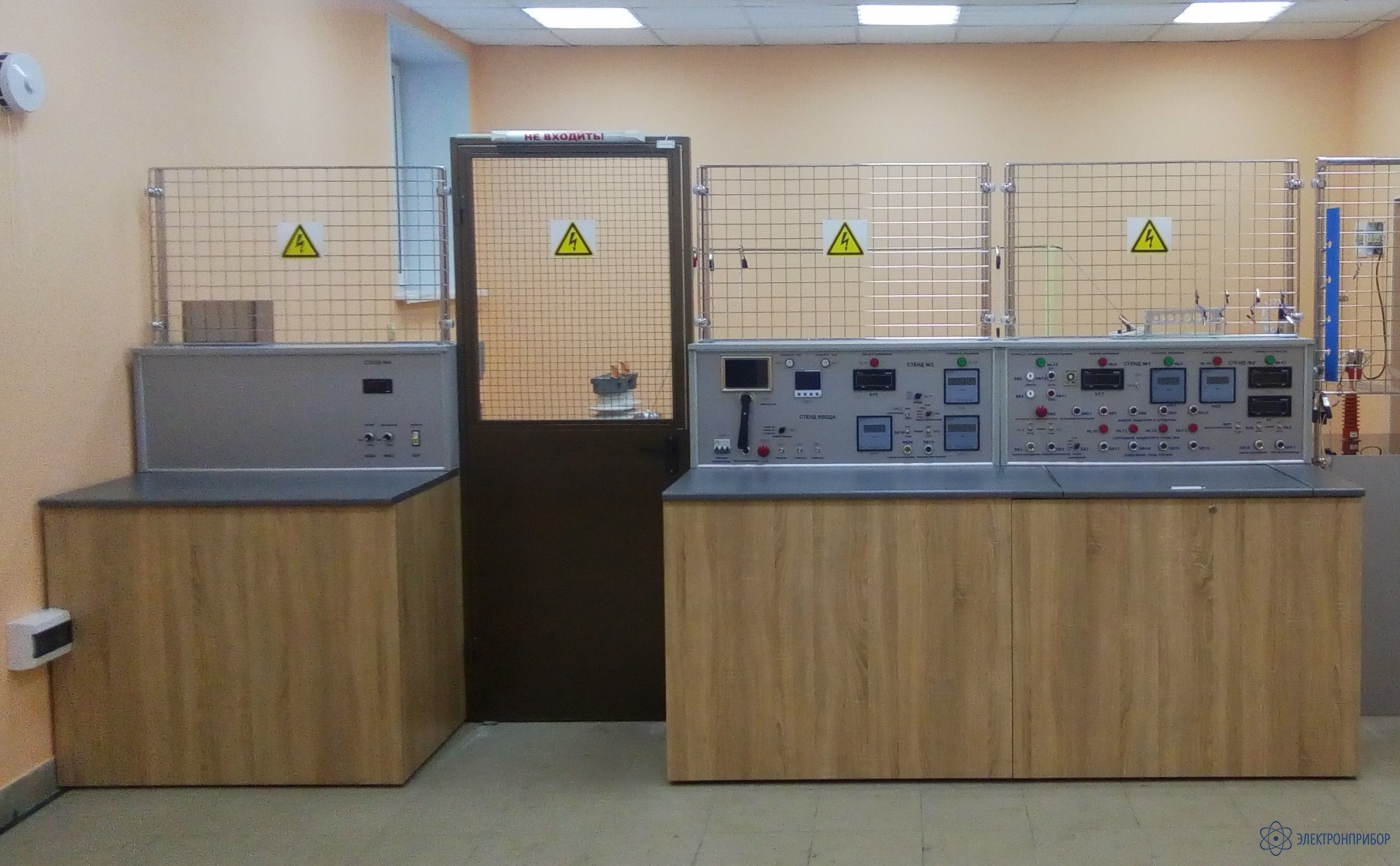

    • Лаборатория изготавливается из отдельных стандартных модулей-стендов обеспечивающих все необходимые виды испытаний средств защиты и электрооборудования. Модульный принцип построения позволяет создавать испытательные лаборатории с различными функциональными возможностями, упрощает их сервисное обслуживание и снижает затраты на проведение модернизации после окончания срока эксплуатации;
    • Для измерения электрических характеристик используются цифровые приборы отечественного производства (класса точности 0,2; 0,5), включенные в реестр средств измерений РФ. Для управления испытаниями используется высокоточный микропроцессорный программируемый контроллер;
    • Максимум удобств и быстрота работы достигается простотой в переключении схемы измерений и наличием отдельных рабочих мест управления и измерения для каждого вида испытания. Разработанная схема блокировок и защит, обеспечивает безопасность проведения любых видов высоковольтных испытаний;
    • Оригинальная конструкция испытательного отсека и четырехканальная система измерения позволяет одновременно испытывать и контролировать дефектность до 4-х перчаток с фиксацией результатов испытания и обеспечить рекордную производительность испытаний изделий из диэлектрической резины (перчаток, бот) и инструмента на уровне до 80 перчаток (или инструмента с изолирующими ручками) в час. Подобная производительность недостижима на других лабораториях;
    • Эффективная экранировка от электромагнитных излучений рабочего места оператора от высоковольтного отека делает безопасной работу оператора. Электромагнитная защита высоковольтного отсека обеспечивает ослабление напряженности электрического поля в зоне работы оператора до уровня, соответствующего требованиям СНиП для промышленного оборудования данного класса;
    • Высокая эффективность сушки индивидуальных средств защиты из диэлектрической резины достигается оптимальной конструкцией распределения воздушного потока при принудительным обдуве воздухом с регулируемой температурой;
    • Для оптимального размещения оборудования лаборатория изготавливается с учетом особенностей планировки помещения и утверждается Заказчиком на этапе заключения договора поставки. Монтаж, наладка лаборатории на предприятии Заказчика и обучение персонала Заказчика производится в рамках договоров поставки.

  • Технические характеристики лаборатории для испытания защитных средств и электрооборудования ЛЭИС-100:

    Параметр Значение
    Стенд ввода питания
    Напряжение питания лаборатории 220±10В
    Потребляемый ток лаборатории, не более 10 А
    Частота питающей сети 50 ± 1 Гц
    Блокировка входных дверей Электрическая, механическая

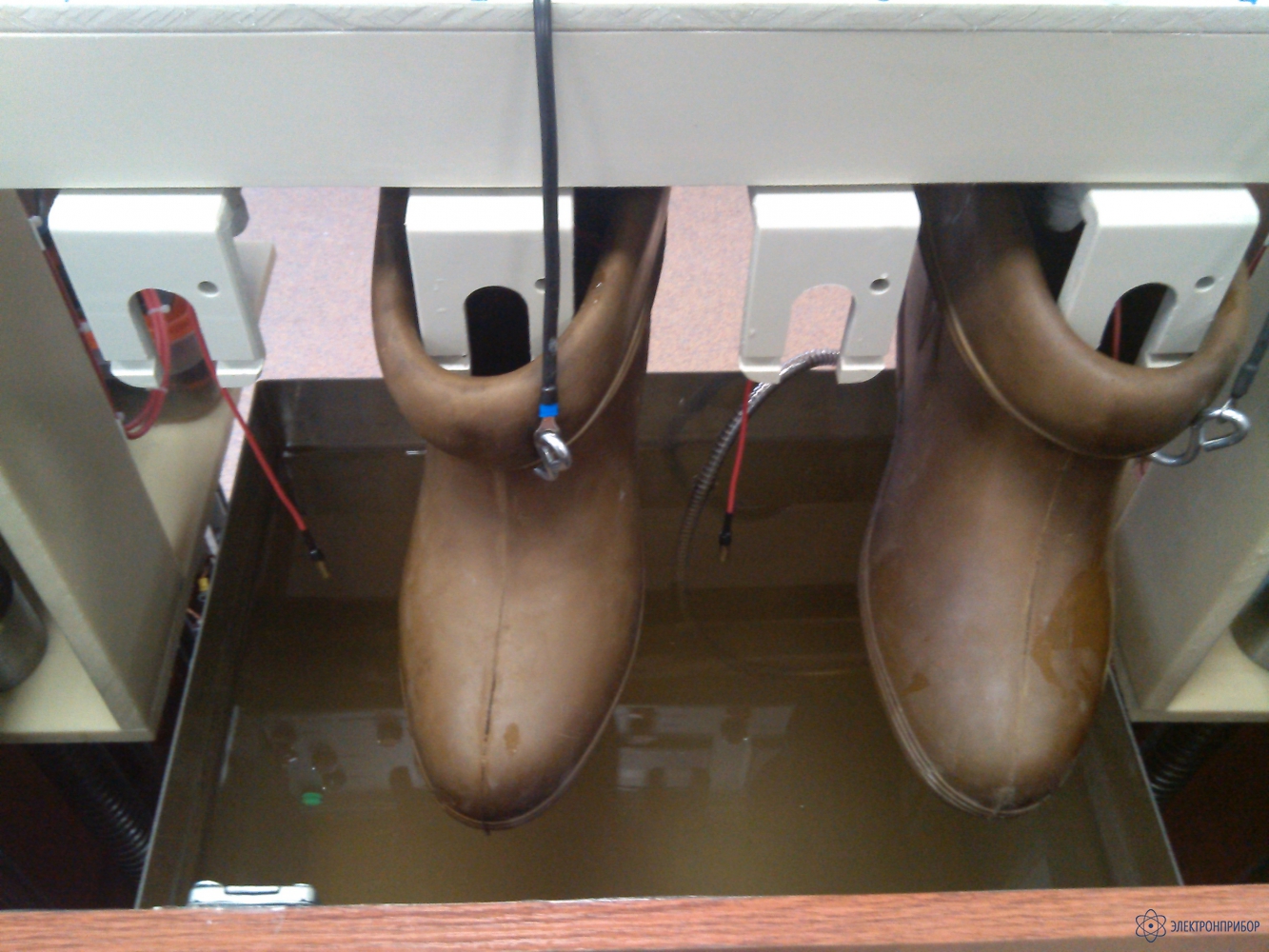

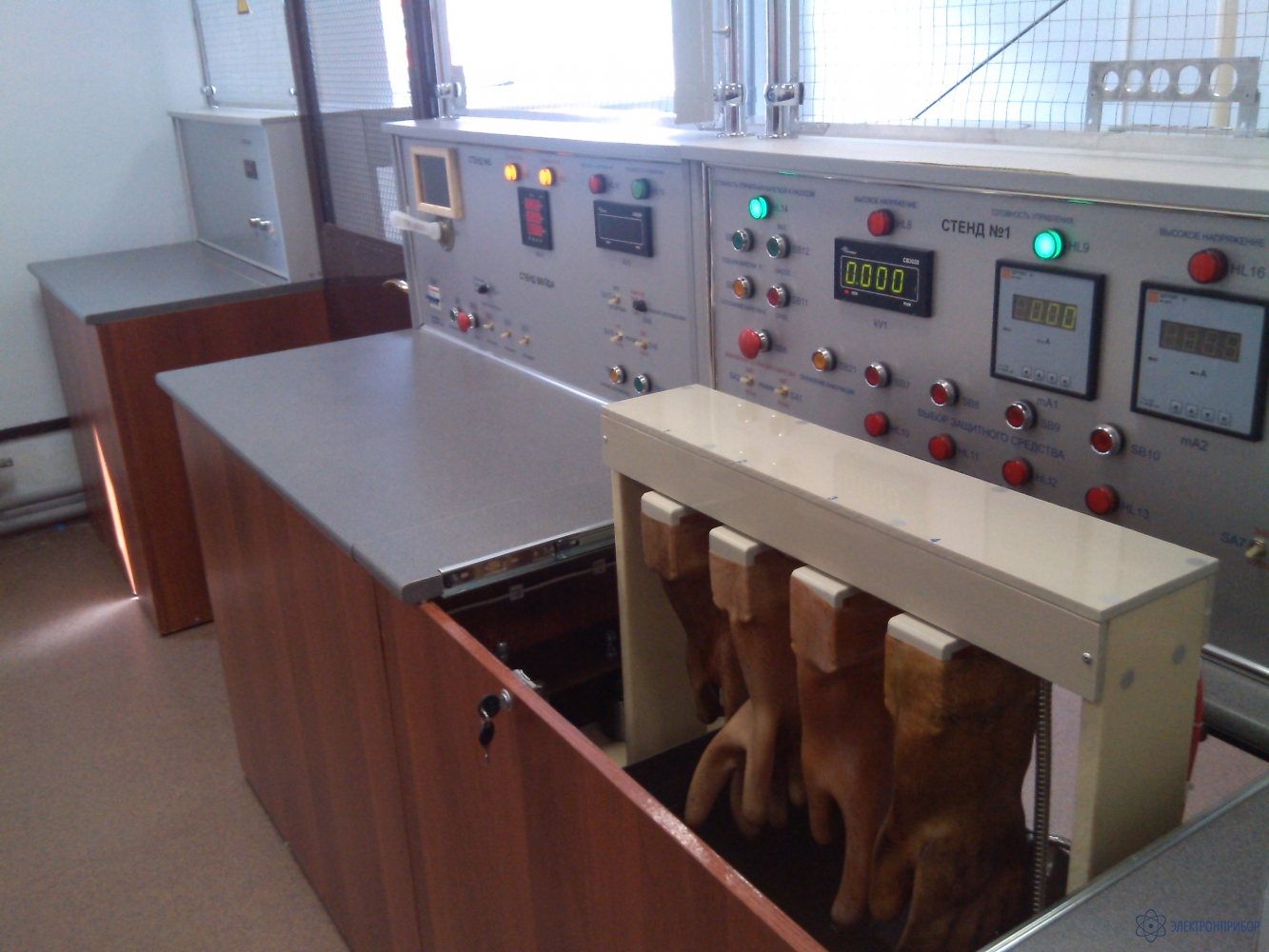

    Стенд №1. Испытание защитных средств из диэлектрической резины и инструмента
    Диапазон испытательных напряжений промышленной частоты 1,0...15 кВ
    Диапазон измеремых токов утечки, не менее 0,1...10 мА
    Погрешность измерения тока, не хуже 3%
    Погрешность измерения напряжения, не хуже 3%
    Подъем напряжения Автоматический;
    ручной (по желанию)
    Снятие напряжения Автоматический;
    ручной (по желанию)
    Заливка воды в диэлектрические изделия Полуавтоматическая. Время заливки устанавливает оператор с помощью таймера
    Ток срабатывания защиты по низкой стороне, не более 5,0 А
    Ток срабатывания защиты по высокой стороне, не более 30 мА
    Количество одновременно испытываемых изделий, штук 4 –х перчаток;
    или 2-х бот;
    или 4-х галош;
    или 4 ед. инструмента
    Производительность испытаний в час, штук, не менее диэлектрические перчатки – 80;
    диэлектрические боты – 20;
    диэлектрический инструмент - не менее 120
    Стенд №2. Испытание указателей напряжения
    Назначение стенда Испытание указателей напряжения до и свыше 1000В,измерение напряжения зажигания
    Диапазоны испытательных напряжений промышленной частоты 10...220 В;
    0,1...3 кВ
    Погрешность измерения напряжения, не более 3%
    Диапазон измеряемых токов потребления, не более 0,1...10 мА
    Погрешность измерения тока, не хуже 3 %
    Ток срабатывания защиты по низкой стороне, не более 1 А

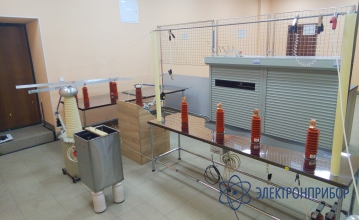

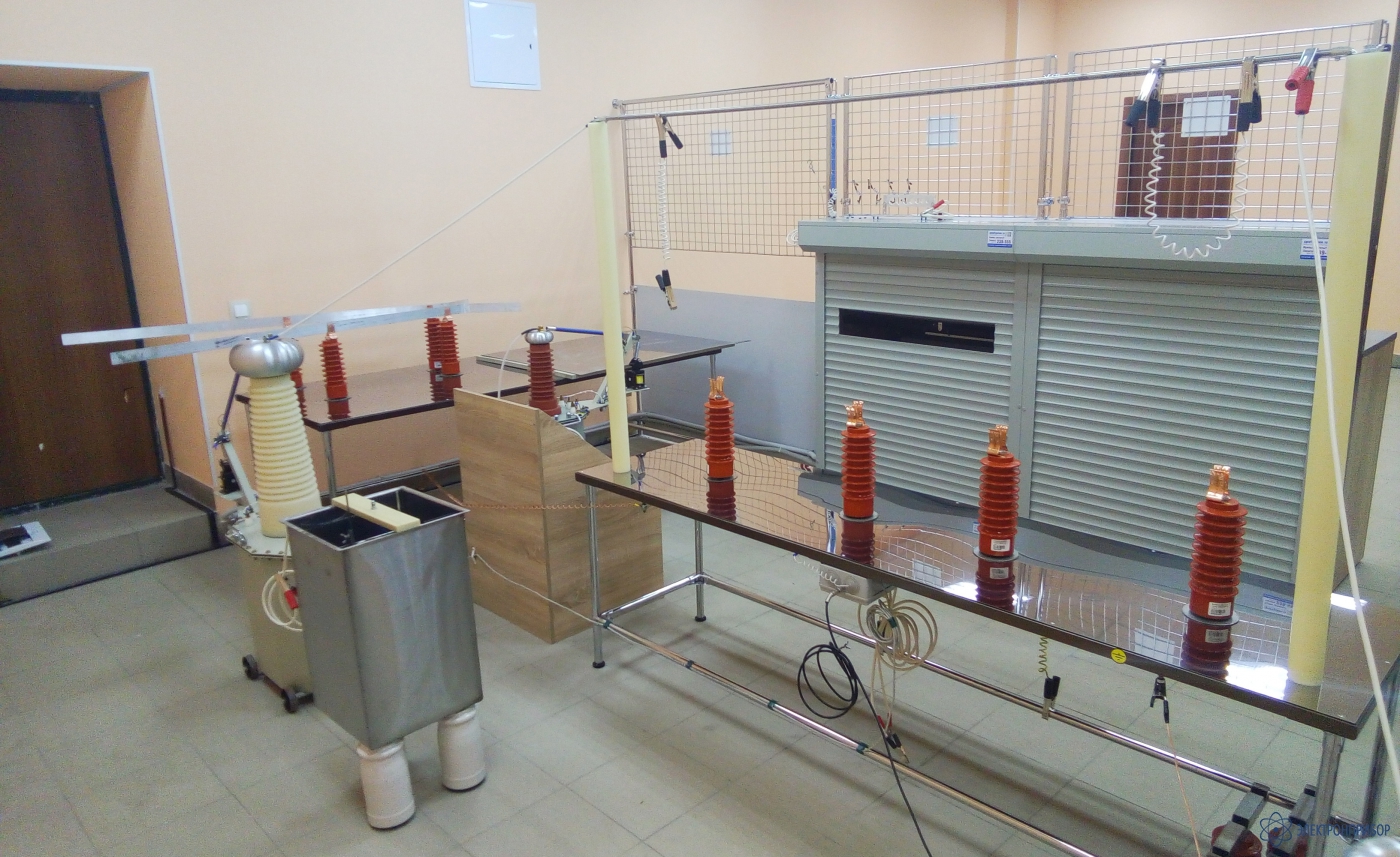

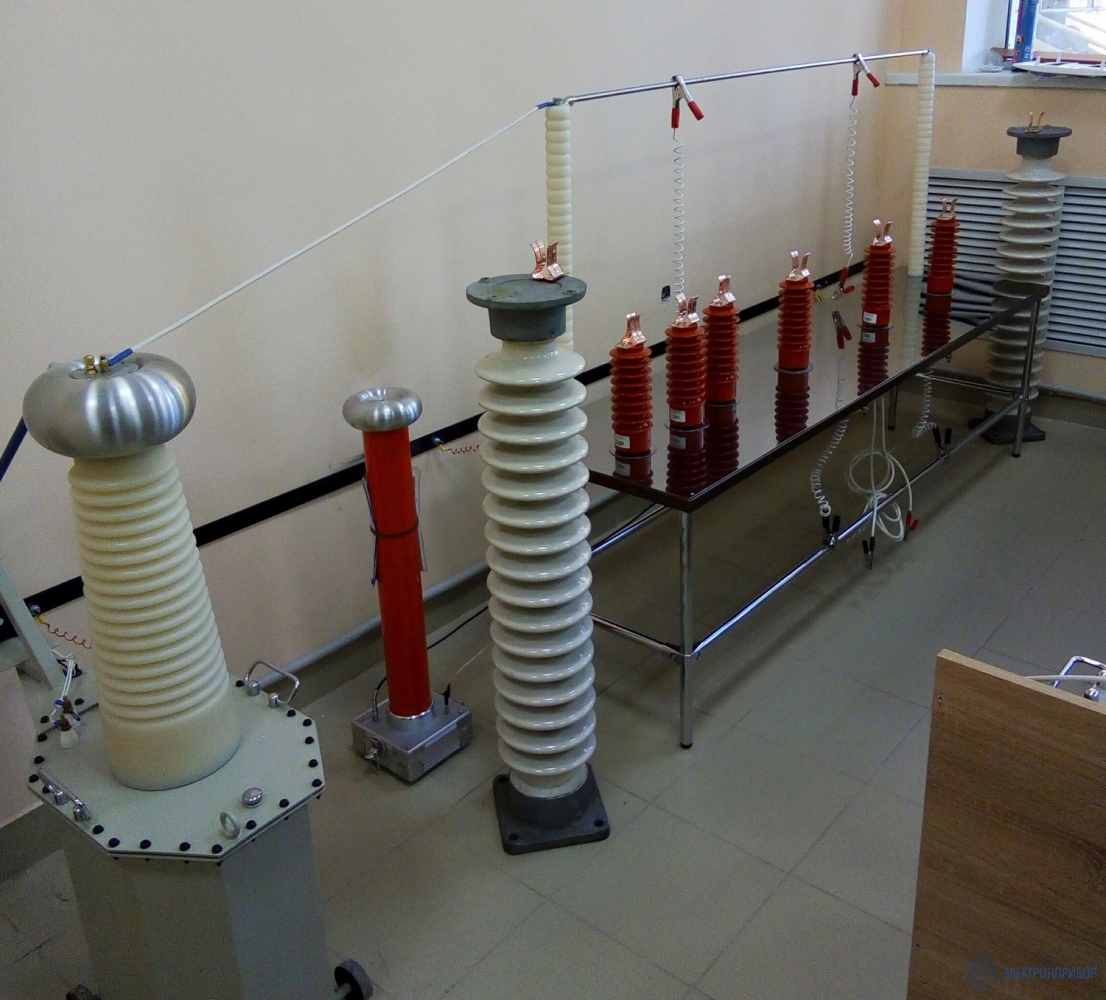

    Стенд №3. Испытание изолирующих штанг
    Диапазон испытательных напряжений промышленной частоты 4...100 кВ
    Погрешность измерения напряжений, промышленной частоты, не хуже 3 %
    Ток срабатывания защиты по низкой стороне, не более 5 А
    Подъем напряжения Автоматическое;
    ручное
    Снятие напряжения Автоматическое;
    ручное
    Стенд №4. Сушка защитных средств из диэлектрической резины
    Назначение стенда Сушка защитных средств из диэлектрической резины
    Одновременная сушка диэлектрических перчаток, штук 21
    Одновременная сушка бот, галош, штук 4
    Время сушки, не более 0,5 часа
    Стенд К - Стенд обработки и оформления результатов испытаний (опция)
    Назначение стенда Предназначен для регистрации, обработки и хранения результатов испытаний. Управление испытательным напряжением производится как автоматически, так и в ручном режиме без использования компьютера.
    Стенд П - Стенд испытания выпрямленным (постоянным) напряжением (опция)
    Назначение стенда Испытание на токи утечки разрядников и ограничителей перенапряжения
    Диапазон испытательных напряжений промышленной частоты 3…50 кВ
    Погрешность измерения напряжений промышленной частоты, не более 3%
    Диапазон испытательных постоянных напряжений 4…60 кВ
    Погрешность измерения напряжений промышленной частоты, не более 3%
    Диапазон измеряемых токов промышленной частоты 0,05…5 мА
    Погрешность измеряемых токов промышленной частоты, не более 3%
    Диапазон измерения постоянных токов 0,02…2 мА
    Погрешность измерения постоянных токов 3%
    Стенд А - Стенд испытания автоматических выключателей (опция)
    Назначение стенда Предназначен для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 1А—30кА, с измерением и регистрацией величин тока и времени, проходящего через автоматический выключатель
    Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда прибора
    Стенд М - Стенд испытания трансформаторного масла (опция)
    Назначение стенда В состав поставки лаборатории может быть включен комплект оборудования для испытания свойств трансформаторного масла:
    для измерения напряжения пробоя по ГОСТ 6581-75 – по типу установки СКАТ-М100В (1 шт.);
    для измерения кислотного числа по ГОСТ 5985-79 – по типу титратора МКС-520 (1шт.);
    для измерения температуры вспышки в закрытом тигле по ГОСТ 6356-75 – по типу аппарата АТВ-21(1шт.);
    для измерения влагосодержания по ГОСТ 7822-75 – по типу прибора ВТМ-МК(1шт.);
    для измерения содержания мех.примесей ГОСТ 6370-83 – по типу октанометра SX-300 (1 шт.);
    для измерения тангенса угла диэлектрических потерь по ГОСТ 6581-75 – по типу ТАНГЕНС-3М-3 (1 шт.);
    для измерения температуры застывания по ГОСТ 20287-91 – по типу аппарата АТ3-01 (1шт.);
    для определения газосодержания (%) и состава растовренных газов – по типу хроматографа Transport X (1 шт.); - для определения стабильности масла от окисления поГОСТ 981-75 – по типу аппарата АПСМ-1 (1 шт.).
    Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда приборов.
    Стенд Т - Стенд испытания силовых трансформаторов (опция)
    Назначение стенда Стенд предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
    Диапазон испытательных напряжений, кВ 4…50
    Погрешность измерения напряжений, не более, % 3
    Ток срабатывания защиты по низкой стороне, не более, А 30
    Подъем напряжения Ручной
    Снятие напряжения Ручной
    Переключения фаз от внутреннего источника СА540 Автоматическое
    Переключение фаз от внешнего источника Ручное
    Диапазон измерения сопротивления, Ом 0,0001…100000
    Погрешность измерения сопротивления, не более, % 0,5
    Стенд Н -Комплект приспособлений для испытания средств защиты при работе без снятия напряжения (опция)
    Назначение Предназначен для проведения испытания средств защиты при работе без снятия напряжения в установках до 1000 В

  • Комплект поставки ЛЭИС-100

    № Наименование Количество
    1 Стенд ввода питания 1
    2 Стенд испытания РТИ и указателей напряжения 1
    3 Стенд испытания изолирующих штанг 1
    4 Стенд сушки 1
    5 Трансформатор 3 кВ 1
    6 Трансформатор 15 кВ 1
    7 Трансформатор 100 кВ 1
    8 Дверь входная в высоковольтный отсек 1
    9 Комплект кабелей и проводов для подключения лаборатории 1
    10 Комплект воздуховодов для подключения вытяжной вентиляции 1
    11 Комплект технической и эксплуатационной документации 1

    Дополнительная комплектация ЛЭИС-100

    (Поставляется за отдельную плату)

    № Наименование
    1 А - стенд испытания автоматических выключателей
    2 К - компьютерный стенд обработки и формления результатов испытаний
    3 М - стенд испытания трансформаторного масла маслонаполненного оборудования
    4 П - стенд испытания выпрямленным (постоянным) напряжением
    5 Т - стенд испытания трансформаторов тока и напряжения
    6 Н - комплект приспособлений для испытания средств защиты при работе без снятия напряжения
    7 Д - Дополнительное оборудование по требованию Заказчика, совместимое с оборудованием лаборатории ЛЭИС
