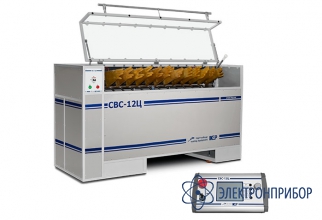

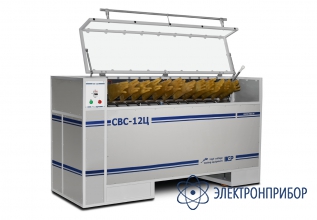

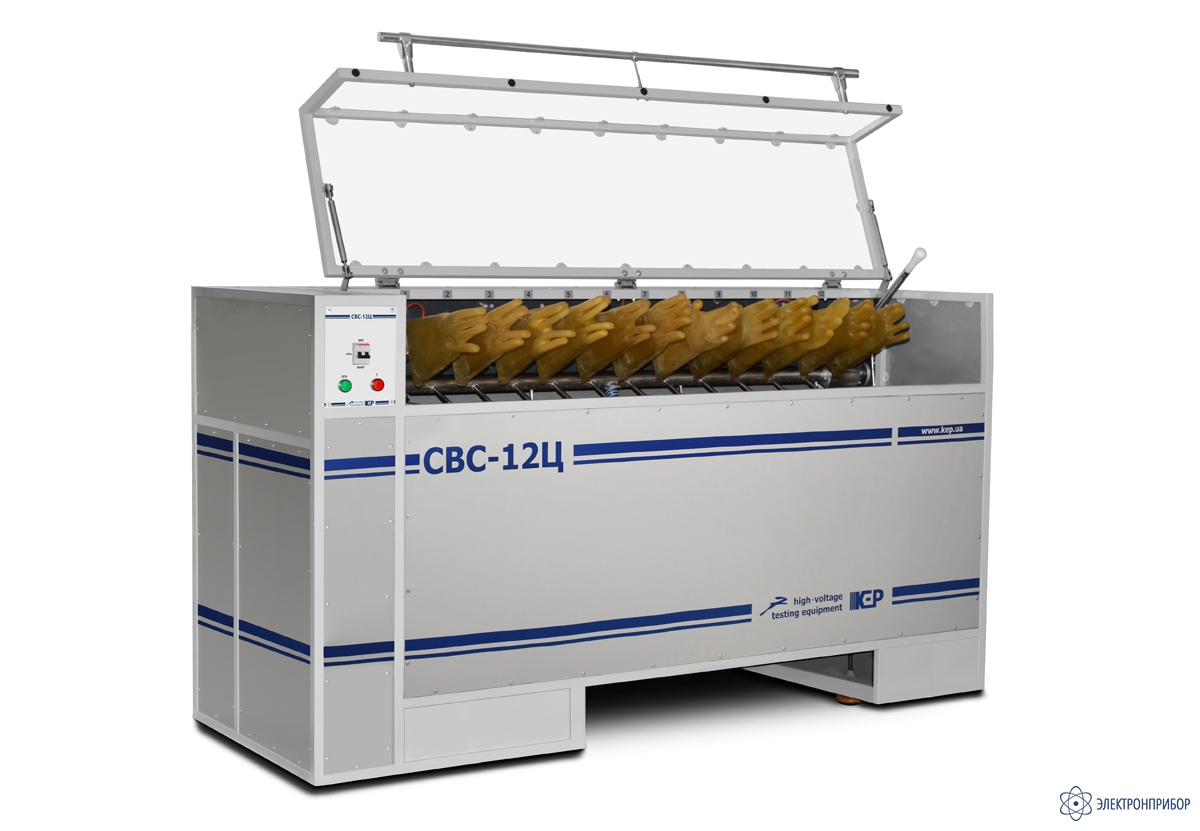

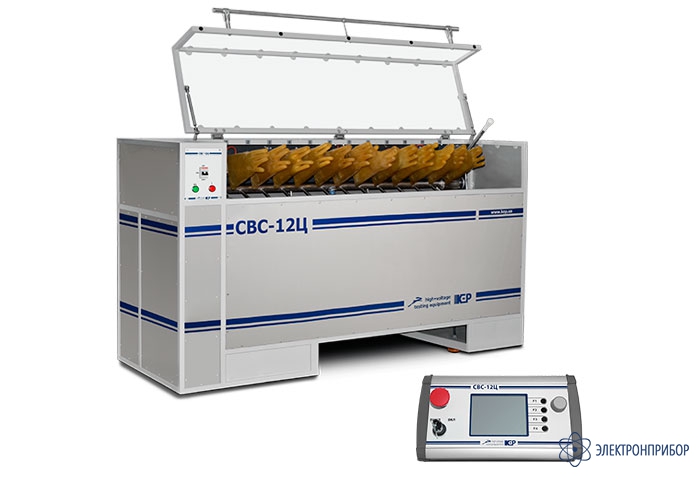

СВС-12Ц — стенд испытания перчаток

Код товара: 31837

  • Назначение стенда испытания перчаток СВС-12Ц:

    Стенд высоковольтный стационарный СВС-12Ц предназначен для испытания изоляции диэлектрических перчаток переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 – 10 кВ;

    Контроль качества изготовления перчаток осуществляется приложением к ним повышенного напряжения переменного тока 9300 В, 50 Гц.

    Стенд позволяет испытывать одновременно 12 перчаток. Испытания диэлектрических перчаток осуществляются на стенде в соответствии с ТУ38.106977-2004.

    Особенности стенда испытания перчаток СВС-12Ц:

    В процессе работы стенда для испытания диэлектри­ческих перчаток обеспечивается:

    • Автоматическая отбраковка тех перчаток, ток утечки которых превысил значение 9 мА;
    • Автоматическое отключение испытательного напряжения в случае несанкционированного подъёма крышки блока испытаний;
    • Автоматическая установка подачи необходимого количества воды в перчатку перед подачей испытательного напряжения;
    • Автоматическая установка паузы между подачек воды и включением высокого напряжения, необходимой для стекания капель;
    • Автоматическая установка времени подачи испытатель­ного напряжения с автоматическим отключением высоковольтных цепей тех перчаток, в которых ток утечки превысил значение 9 мА;

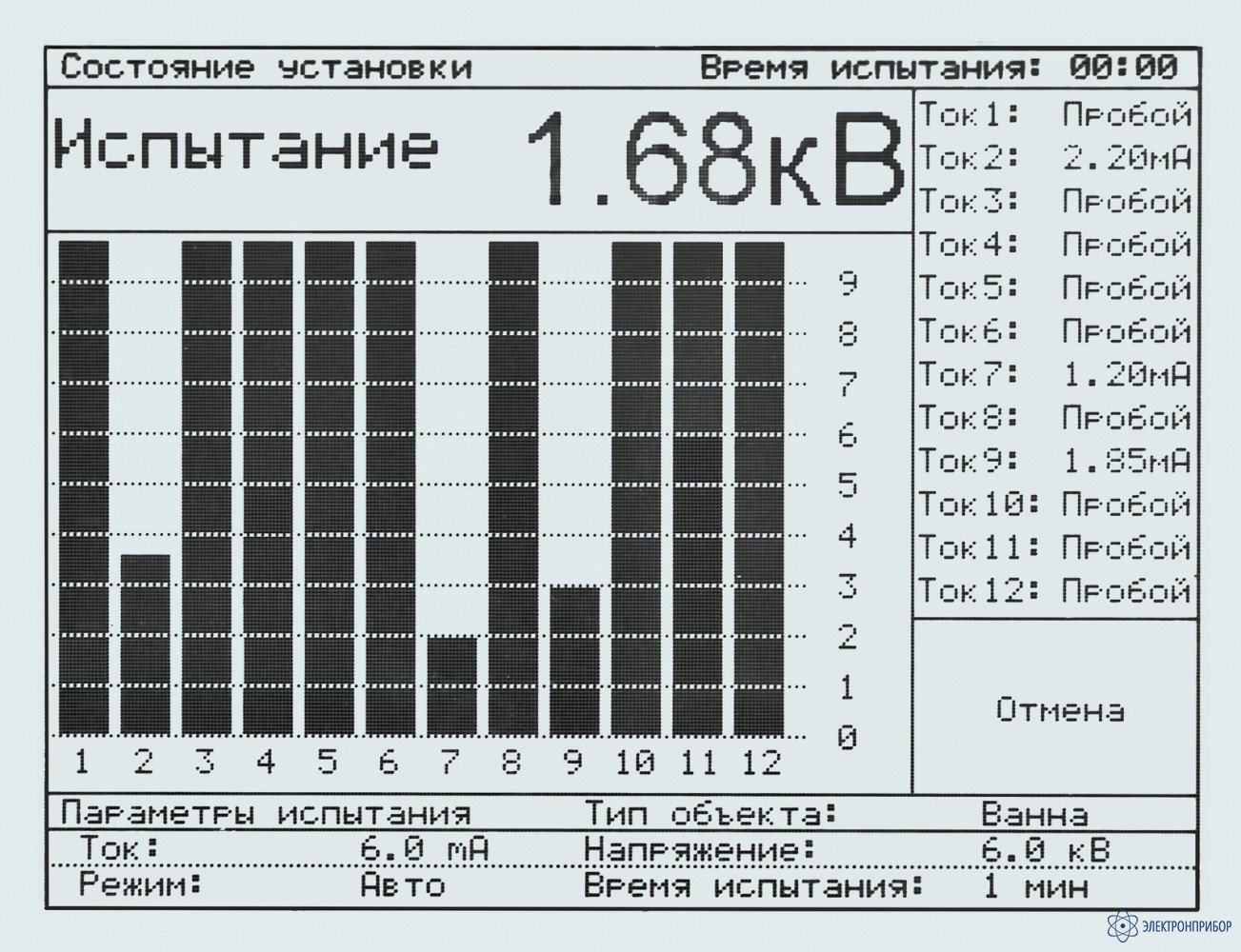

    • Визуальный контроль над величиной испытательного напряжения и токами утечки в цепи каждой перчатки;
    • Сигнализация основных состояний процесса испыта­ния и сигнализации, которая сообщает оператору № перчатки, в цепи которой ток утечки превысил допустимую величину.

  • Технические характеристики стенда испытания перчаток СВС-12Ц:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±22
    Частота питающей сети, Гц 50±1
    Потребляемая мощность, ВА, не более 1500
    Режим испытания Проверка ламп (100В) Испытатаельная ванна
    Действующее значение минимального испытательного напряжения, кВ 0,02 1,0
    Действующее значение максимального измеряемого напряжения, кВ 0,1 10
    Приведенная погрешность измерения напряжения, % ± 3 ± 3
    Минимальный измеряемый ток утечки, мА Не измеряется 0,3
    Максимальный измеряемый ток утечки, мА - 9
    Приведенная погрешность измерения тока, % - ± 3
    Количество одновременно испытуемых перчаток на стенде, шт. 12
    Время общего цикла испытания партии перчаток, мин. 2
    Габаритные размеры блока управления, мм, не более 316×187×132
    Габаритные размеры стойки перчаточной, мм, не более 2015×876×1112
    Масса блока управления, кг, не более 3
    Масса стойки перчаточной, кг, не более 300
    Средний срок службы стенда, лет 10
    Cтепень защиты электрооборудования стенда от воздействий среды IР30 ГОСТ 14255-69
    Температура окружающей среды, °С от 1 до +40
    Относительная влажность, %, не более 80 при температуре +25 °С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

  • Комплект поставки СВС-12Ц

    № Наименование Количество

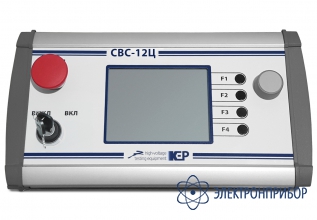

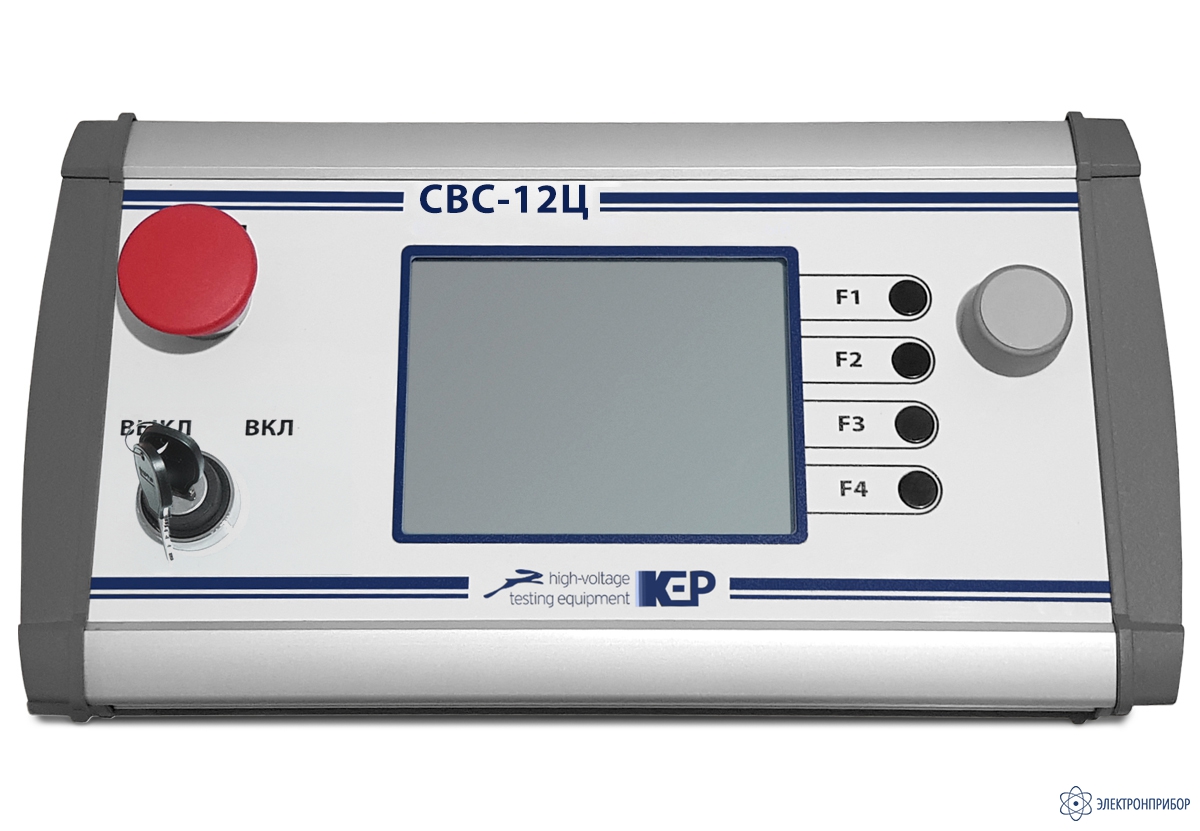

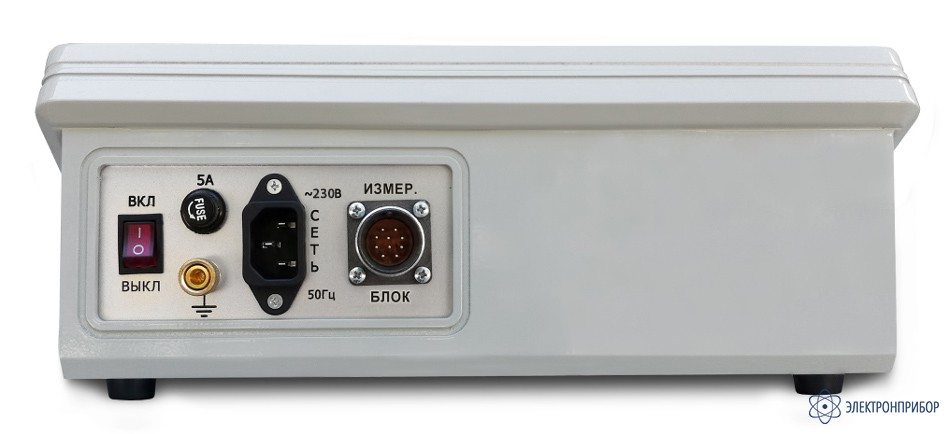

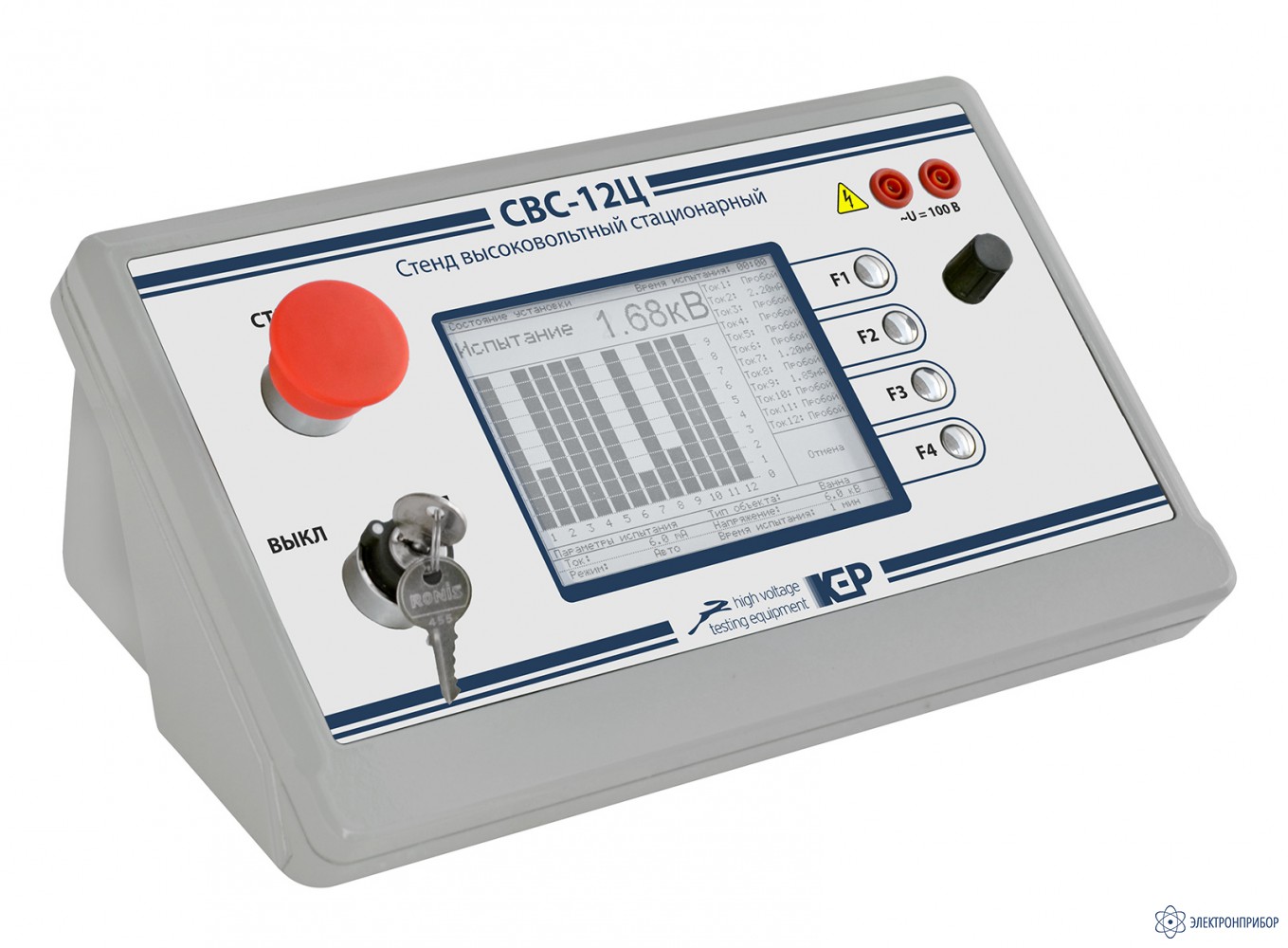

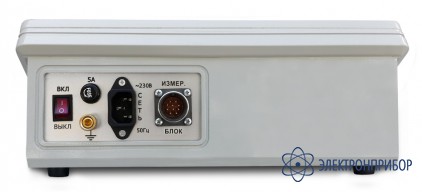

    1 Блок управления СВС-12Ц 1
    2 Источник высоковольтный 1
    3 Ванна для испытаний изоляционных перчаток в комплекте с насосом 1
    4 Кабель сетевой 1
    5 Провод заземления 2
    6 Шланг 1/2” 1
    7 Руководство по эксплуатации СВС-12Ц 1
    8 Паспорт СВС-12Ц 1
    9 Паспорт источника высокого напряжения 1
