ВИЛ СЭТ-100 — стационарная высоковольтная испытательная лаборатория для проведения испытаний электрооборудования и диэлектрических средств защиты
Код товара: 50475-
-
Гарантия
1 год
Сертификаты
Назначение стационарной высоковольтной испытательной лаборатории для проведения испытаний электрооборудования и диэлектрических средств защиты ВИЛ СЭТ-100:
Стационарная высоковольтная лаборатория ВИЛ СЭТ-100 предназначена для выполнения периодических и внеочередных испытаний средств защиты (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 100кВ. Дополнительно возможно расширить функционал высоковольтной лаборатории испытаниями трансформаторного масла, автоматических выключателей, силовых трансформаторов, ОПН, разрядников и механическими испытаниями лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д.
1. Автоматизированный стенд испытаний средств защиты и инструмента напряжением до 15 кВ: предназначен для проверки и последующей сушке диэлектрических перчаток, бот, калош, инструмента с изолирующими ручками и т.д. Проводит испытания в автоматическом режиме 4-х изделий одновременно, при этом оператор необходим только для загрузки изделия в соответствующее приспособление и нажатии кнопки «ПУСК». Сменные картриджи для испытуемых изделий, позволяют экономить время, затрачиваемое на установку изделий.
2. Автоматизированный стенд испытаний указателей напряжения до 1000 В: предназначен для испытания различный указателей напряжения. Испытания проходят в автоматическом или ручном режиме.

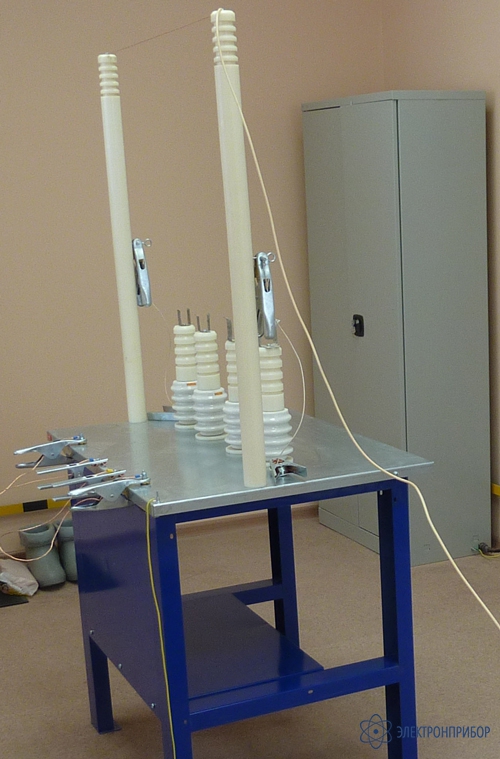

3. Автоматизированный стенд испытаний изолирующих штанг и электрооборудования до 100 кВ: предназначен для проверки изолирующих штанг, токоизмерительных клещей, изолирующих клещей, изоляторов, указателей ВН и электрооборудования. Проводит испытания в автоматическом режиме, при этом оператор необходим только для крепления изделия. После нажатия кнопки «пуск» стенд в автоматическом режиме проведет испытание повышенным напряжением и выдаст результат в базу данных компьютера и распечатает протокол.
4. Стенд испытания трансформаторного масла: предназначен для различных испытаний трансформаторного масла и других жидких диэлектриков.
a) Установка для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков до 100 кВ. Установка полностью автоматизирована. Выполняются процессы перемешивания, циклы испытаний и рассчитываются результаты. Система в автоматическом режиме без участия человека проводит цикл испытаний и индуцирует среднее напряжение пробоя, коэффициент вариации, температуру в помещении.
б) Установка измерения диэлектрических потерь жидких диэлектриков: предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков проводимых по ГОСТ 6581-75.5. Стенд испытания автоматических выключателей: предназначен для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.
Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения. Выдача регулируемого тока. Измерение действующего значения тока и времени срабатывания проверяемого автомата.
Автоматический контроль работоспособности основных узлов устройства при включении питания. Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов.
6. Стенд испытаний силовых трансформаторов предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
7. Автоматизированный стенд механических испытаний предназначен для испытаний средств подмащивания: лестничных конструкций, монтерских поясов, лазов, когтей страховочных, канатов, изолирующих подставок и т.д. Стенд проводит испытания в автоматическом режиме при этом оператор необходим только для закрепления изделия в соответствующее приспособление. Для создания усилия используется пневмоцилиндр, управляемый микропроцессором, позволяющий в ручном или автоматическом режиме плавно (с дискретой 1 кг) регулировать величину усилия и время испытаний. После нажатия кнопки «пуск» пневмоцилиндр создает необходимое усилие и выдает результат в базу данных компьютера и распечатает протокол.
Описание стационарной высоковольтной испытательной лаборатории для проведения испытаний электрооборудования и диэлектрических средств защиты ВИЛ СЭТ-100:

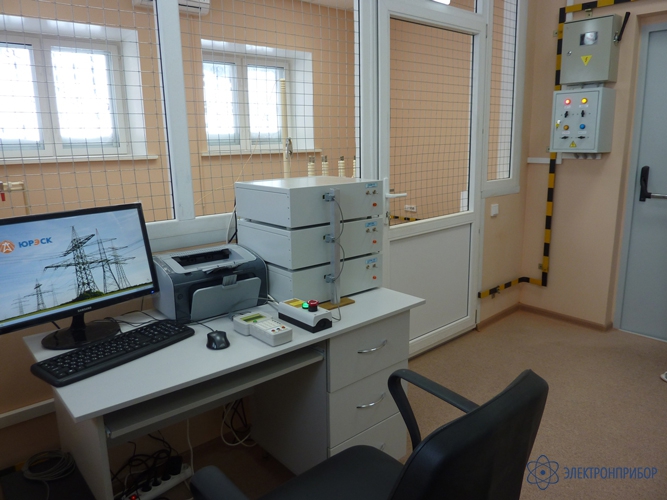

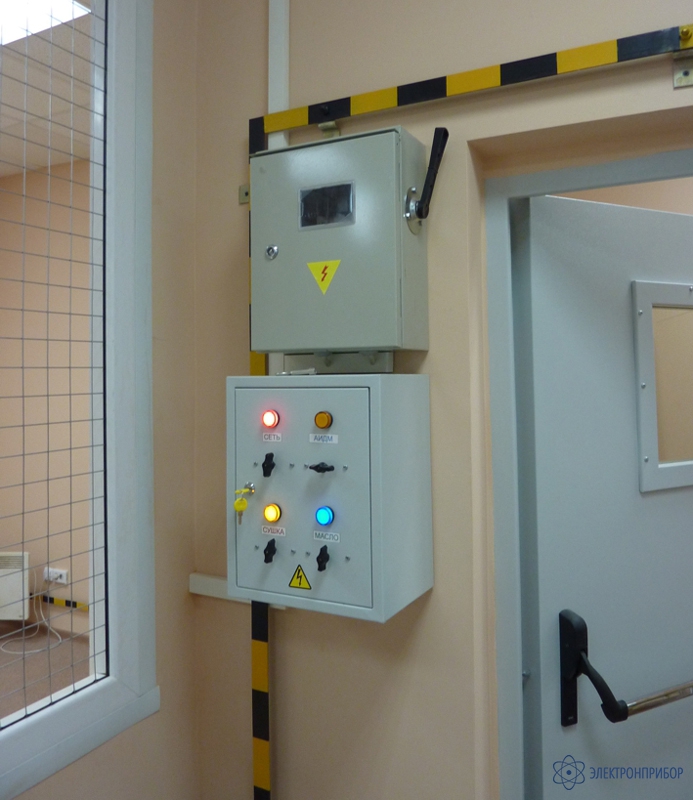

Стационарная лаборатория испытаний средств защиты ВИЛ СЭТ-100 состоит из 3 основных стендов, которые могут функционировать независимо друг от друга, а также как единая система. Состав лаборатории оптимизирован для удобства персонала и имеет минимальное количество органов управления: единый центр управления и обработки результатов измерений состоящий из пультов управления и компьютера. Абсолютно электробезопасный пульт управления с ЖКИ дисплеем и отображением буквенно-цифровой информации, с передачей данных в блок управления по инфракрасному каналу без соединительных проводов и далее в компьютер. Конструкция блоков управления в международном формате «Евроконструктив 19”» с возможностью установки в стойку.
Электронная регистрация результатов испытаний с последующей автоматической передачей данных на компьютер, расстановкой данных в текст готового шаблона и распечаткой протоколов испытаний с возможностью передачи данных в удаленную базу данных по сети. Программное обеспечение «Регистратор СЭТ-ЛАБ» представляет собой программу работы с оборудованием и базу данных результатов. Оператор может создавать собственные программы испытаний (до 19шт). Также, имеется возможность работать в ручном режиме управления путем снятия показаний параметров, или по принципу «годен – не годен».
Измерение 2-мя типами приборов: цифровая индикация на ЖКИ дисплее и стрелочная.
Высокоэффективная система имеет минимальное время подготовки цикла испытания. Основные программы испытаний средств индивидуальной защиты находятся в меню пульта системы, и во время выполнения автоматического испытания оператор может не контролировать процесс, а готовить следующее изделие.
Работа оператора в 3 шага:
1. Закрепил изделие;
2. Запустил нужную программу испытаний( боты/перчатки/инструмент и т.д.);

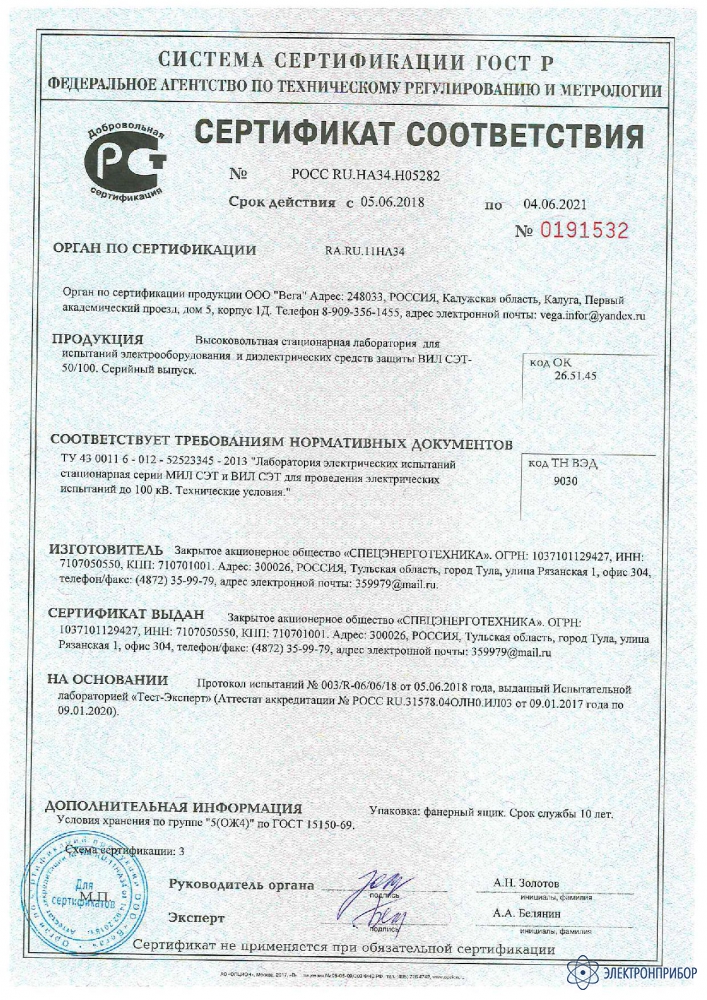

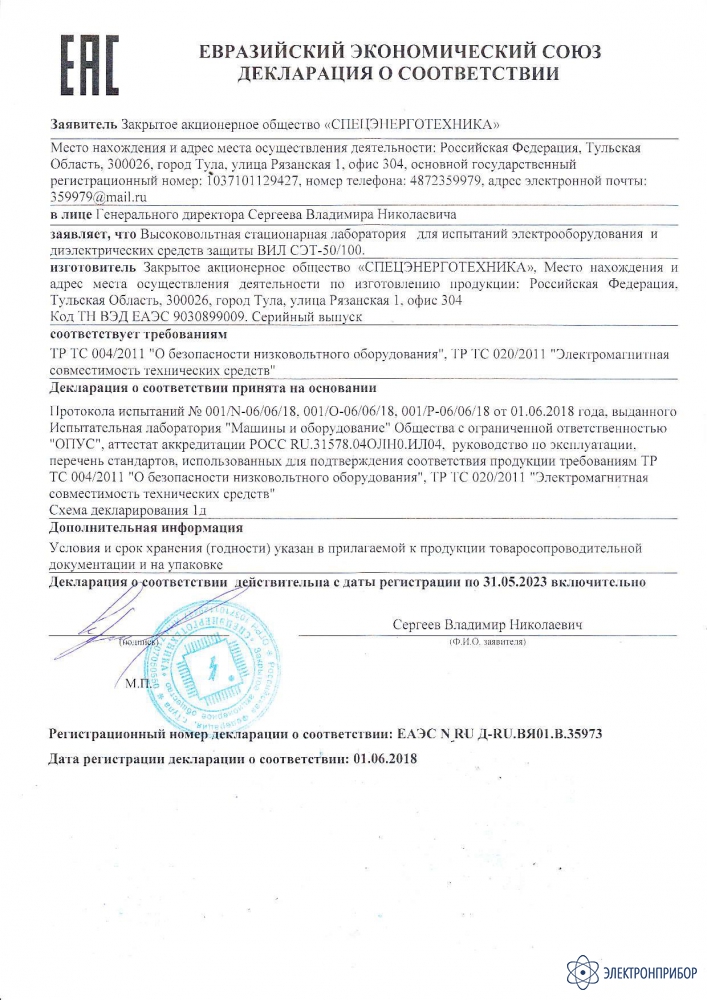

3. Распечатал или сохранил в базу данных протокол испытаний.Высоковольтная испытательная лаборатория ВИЛ СЭТ-100 отвечает требованиям Декларации Таможенного союза о соответствии ТР ТС 004/2011, ТР ТС 020/2011; Получен Сертификат соответствия требованиям ГОСТ Р.
В состав высоковольтной испытательной лаборатории ВИЛ СЭТ-100 входят следующие стенды:
1. СТЕНД для испытаний средств защиты и инструмента напряжением до 15 кВ;
2. СТЕНД для испытаний указателей напряжения до 1000В;
3. СТЕНД для испытания изолирующих штанг, изоляторов и электрооборудования напряжением до 50Кв.Испытательная лаборатория по требованию Заказчика может дополнительно комплектоваться:
4. СТЕНД для испытания трансформаторного масла до 100кВ;
5. СТЕНД испытание силовых трансформаторов;
6. СТЕНД испытания автоматических выключателей;
7. СТЕНД механических испытаний лестниц, когтей, лазов, канатов и т.д.;
8. СТЕНД испытания вентильных разрядников и ограничителей перенапряжения до 10 кВ. -
-
Технические характеристики стационарной высоковольтной испытательной лаборатории для проведения испытаний электрооборудования и диэлектрических средств защиты ВИЛ СЭТ-50:
Параметр Значение Технические характеристики стенда испытаний средств защиты до 15 кВ Напряжение питания стенда 220 В, 50 Гц Наибольшее рабочее переменное напряжение 0 - 15 кВ, (регулируется с дискретой 25 В)
Диапазон измеряемых токов утечки Не менее 0,1 - 10 мА Способ регулировки напряжения Электронный (без ЛАТРа) Измерение 2-мя типами приборов Цифровая индикация и стрелочная Относительная погрешность измерения напряжения, не более 3 % Возможности программирования Скорости подъёма и спада напряжения, времени испытаний Режимы управления Ручной (оператор задает напряжение, максимальный ток и время испытаний);
Полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий)Технические характеристики стенда для испытаний указателей напряжения до 1000 В Напряжение питания стенда 220 В, 50 Гц Диапазоны испытательных напряжений промышленной частоты 0 - 3 кВ.постоянное напряжение;
0 - 2,5 кВ.переменное напряжениеМощность 500 Вт Способ регулировки напряжения Электронный (без ЛАТРа) позволяет плавно изменять значение напряжение с дискретой 1В Погрешность измерения напряжения Не более 3% Диапазон измеряемых токов утечки 0 - 50 мА Возможности программирования Скорости подъёма и спада напряжения, времени испытаний Режимы управления Ручной (оператор задает напряжение, максимальный ток и время испытаний);
Полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий)Технические характеристики стенда испытаний изолирующих штанг и электрооборудования до 100 кВ Напряжение питания стенда 220 В, 50 Гц Рабочее переменное напряжение 100 кВ (регулируется с дискретой 25 В) Регулировка напряжения Электронный способ (без ЛАТРа) Максимальный выходной ток 0-10 мА Погрешность измерения напряжений, промышленной частоты Не хуже 3% Режимы управления Ручной (оператор задает напряжение, максимальный ток и время испытаний);
Полностью автоматический (по встроенным готовым программам испытаний на каждый тип изделий)Технические характеристики установки для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков до 100 кВ Напряжение питания стенда 220 В, 50 Гц Наибольшее рабочее переменное напряжение 100 кВ Форма испытательного напряжения Синусоидальная Режим управление Ручной или автоматический Фиксация результатов испытаний Автоматическая Передача данных на компьютер Автоматическая, расстановка данных в текст и распечатка протоколов испытаний Технические характеристики установки для измерения диэлектрических потерь жидких диэлектриков Диапазон измерений тангенса угла диэлектрических потерь От 1. 10-4 до 0,99 Диапазон измерения емкости при испытательном напряжении от 1,5 до 2 кВ От 5 пФ до 100 пФ Время нагрева до 90 °C 80±20 мин Хранение данных Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации Связь между высоковольтным измерительным блоком и блоком индикации Осуществляется по радиоканалу в диапазоне частот 845-945 МГц Устойчивость радиосвязи На расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт Технические характеристики стенда испытания автоматических выключателей Максимальный ток In До 2500А Ток перегрузки До 12 кА Диапазоны измерения силы переменного тока, А От 0,025 до 25;
от 0,25 до 250;
от 2,5 до 2500Технические характеристики cтенда испытаний силовых трансформаторов Испытание повышенным напряжением Диапазон испытательных напряжений, кВ 4…50 (100) Погрешность измерения напряжений Не более % 3 Ток срабатывания защиты по низкой стороне Не более 30 А Подъем напряжения Ручной Снятие напряжения Ручное Измерения тока и потерь холостого хода Измерения тока и потерь холостого тока Проводятся в соответствии с технической документацией на измеритель Коэффициент-3.3 Измерение коэффициента трансформации Измерения тока и потерь холостого тока Проводятся в соответствии с технической документацией на измеритель Коэффициент-3.3 Измерение омического сопротивления обмоток постоянному току Диапазон измерения сопротивления, Ом 0,00001 – 10*5 Погрешность измерения сопротивления, % Не более 0,5 Измерение сопротивления изоляции Измерение сопротивления изоляции Производится мегаомметром Е 6-24 Технические характеристики автоматизированного стенда механических испытаний Напряжение питания стенда, В 220 В, 50 Гц Максимальное испытательное усилие, кг 600 (регулируется с дискретой 1 кг) Режим управления Полуавтоматический (оператор задает усилие и время испытаний) или полностью автоматический (по встроенным программам испытаний) Максимальное количество программ До 19 + ручной режим управления Фиксация результатов испытаний Автоматическая Возможность передачи данных На компьютер и распечатка протоколов испытаний Уровень шума Низкий -
Комплект поставки ВИЛ СЭТ-100
№ Наименование Количество 1 Автоматизированный стенд электрических испытаний средств защиты и электрооборудования напряжением до 15 кВ в составе: Высоковольтный блок 1 Ванна №1 из нержавеющей стали с порошковой покраской для одновременного проведения испытаний средств защиты не менее 4-х штук перчаток или 4-х штук бот (по заказу возможна установка система полуавтоматического заполнения водой изделий и подъема каретки) 1 Автоматическая сушка для испытанных средств индивидуальной защиты. Поддерживает заданную температуру сушильной камеры с программируемой температурой до 50° С, имеет принудительную продувку теплым воздухом, светодиодный цифровой дисплей, таймер. Вместимость 22 перчатки / 4 пары бот 1 Сменные картриджи для загрузки испытуемых изделий 1 2 Автоматизированный стенд испытаний указателей напряжения до 1000 В в составе: Приспособление для испытания указателей 1 Водяная кювета из нержавеющей стали с порошковой покраской №2 для испытания указателей 1 Консольный стол для работы при испытаниях 1 3 Автоматизированный стенд испытаний изолирующих штанг и электрооборудования до 100 кВ в составе: Высоковольтный блок 1 Приспособления для испытаний различного электрооборудования до 100 кВ (в том числе для изолирующих штанг) 1 4 Ограждение из алюминиевого профиля с хромированной защитной сеткой согласно плана помещения. Высота ограждения 2 м 1 5 Входная дверь с предупреждающим звуковым сигналом, световым табло и защитным конечным выключателем 1 6 Электрозамок с механической блокировкой 1 7 Электрошкаф автоматики силового питания 220в и комплект соеденительных кабелей 1 8 Место оператора в составе: 1 Стол оператора 1 Стул 1 Компьютер 1 МФУ 1 Блок связи с компьютером 1 Программное обеспечение «Регистратор СЭТ-ЛАБ» 1 9 Стеллажи для хранения изделий 2 10 Шкаф для хранения средств индивидуальной защиты, используемых при проведении испытаний 1 11 Комплект средств индивидуальной защиты при проведении испытаний в составе: Пара перчаток 2 Коврик диэлектрический 1 Калоши 1 Боты 1 Штанга оперативная 1 Аптечка 1 12 Комплект методик проведения высоковольтных, низковольтных 1 13 Комплект технической документации (схемы, чертежи) 1 Дополнительная комплектация ВИЛ СЭТ-100:
