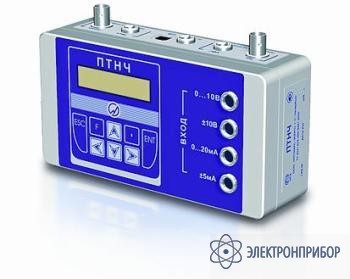

ПТНЧ кл.точности 0.05 — преобразователь тока и напряжения в частоту

Код товара: 31155
  • 34892-07
    Является модификацией ПТНЧ

    Описание преобразователя тока и напряжения в частоту ПТНЧ:

    Преобразователь ПТНЧ используется совместно с приборами Энергомонитор-3.1КМ, а также в составе установок УППУ МЭ-3.1К.

    Преобразователи ПТНЧ выпускается в двух вариантах исполнения:

    Назначение преобразователя тока и напряжения в частоту ПТНЧ:

    • преобразования выходных сигналов измерительных преобразователей напряжения, тока, мощности, имеющих выходной сигнал в виде постоянного напряжения или тока в частоту;
    • деления частоты входного импульсного сигнала;
    • определения погрешности счетчиков электрической энергии с импульсным выходом методом сравнения частоты эталонного и поверяемого счетчика.

    Особенности преобразователя тока и напряжения в частоту ПТНЧ:

    • комплектация метрологических лабораторий (в том числе передвижных);
    • поверка измерительных преобразователей напряжения, тока, мощности, частоты, имеющих выходной сигнал в виде постоянного напряжения или тока;
    • комплектация установок для поверки счетчиков электрической энергии с импульсным выходом;
    • деления частоты выходного импульсного сигнала счетчиков электрической энергии.

    Преобразователь ПТНЧ выполняет:

    • преобразование мгновенных значений входных сигналов постоянного тока или напряжения в частоту пропорциональную значениям входного сигнала;
    • деление входной частоты с заданным коэффициентом деления от 1 до 8192. Частота входного сигнала может лежать в диапазоне от 0,001 Гц до 100 кГц.

    Преобразователь ПТНЧ обеспечивает измерение с последующей передачей на персональный компьютер (ПК):

    • измеренных значений постоянного напряжения и тока;
    • значения выходной частоты;
    • измеренного значения отношения частот поверяемого и эталонного счетчика электроэнергии.

  • Основные технические характеристики преобразователя тока и напряжения в частоту ПТНЧ:

    Измеряемые величины Диапазоны измерений Пределы и вид допускаемой основной погрешности измерений Примечание
    Значение напряжения постоянного тока (UDC), В от 0 до 1.5Uн приведенная
    ±0.05%* ±0.02%**    		 Для входа 0…10 В
    от 0 до ±1.5Uн Для входа ±10 В
    Значение постоянного тока (IDC), А от 0 до 1.5Iн приведенная
    ±0.05%* ±0.02%**    		 Для входа 0…20 мA
    от 0 до ±1.5Iн Для входа ±5 мA
    Коэффициент деления частоты входного импульсного напряжения от 1 до 8192 относительная
    ±0.003 %    		 Амплитуда импульсов от 3 до 15 В
    Частота входного сигнала от 0.001 до 100000 Гц
    Отношение частот поверяемого и эталонного счетчика электроэнергии от 0.000001 до 1 относительная
    ±0.003 %    		 Амплитуда импульсов от 3 до 15 В
    Параметр Значения
    Общие характеристики
    Номинальные значения измеряемого напряжения постоянного тока (UнDC), В +10, ±10
    Номинальные значения измеряемого постоянного тока (IнDC), мA +20, ±5
    Потребляемая мощность, не более, ВА 10
    Среднее время наработки на отказ То, не менее, час 44000
    Температура окружающего воздуха, °С от +10 до 55
    Относительная влажность воздуха, % до 90 при 30°С
    Атмосферное давление, кПа (мм рт. ст.) от 70 – 106,7 (537 – 800)
    Питание от сети переменного тока 190…264В, 50(±5%) Гц, при коэффициенте несинусоидальности не более 5%, через адаптер питания
    Габаритные размеры (длина, ширина, высота),не более, мм 185х110х60
    Степень защиты корпуса IP 40
    Масса, не более, кг 0,5

    * Для преобразователя ПТНЧ класс точности 0.05.

    ** Для преобразователя ПТНЧ класс точности 0.02.

    Отсутствия знаков *, ** означает, что данное значение действительно для обоих вариантов исполнения: преобразователя ПТНЧ класс точности 0.05 и преобразователя ПТНЧ класс точности 0.02.

  • Комплект поставки ПТНЧ кл.точности 0.05

    № Наименование Количество
    1. Преобразователь тока и напряжения в частоту ПТНЧ класс точности 0.05 1
    2. Адаптер питания от 220 В (UВЫХ = 12В, IВЫХ = 1.2А) 1
    3. Кабель для связи с ПК по сети Ethernet 1Гб (RJ-45) 1
    4. Кабель для связи с Энергомонитором ПТНЧ-ЭМ (4F-4F) 1
    5. Кабель для связи с Измерительными преобразователями ПТНЧ-ИП (4F) 2
    6. Кабель для связи с Энергомонитором ПТНЧ-ЭМ (СР-СР) 1
    7. Кабель Fвх для связи с электросчетчиками (СР) 2
    8. Программное обеспечение «Энергоформа УППУ» (EnfCalibrationRig) 1
    9. Руководство по эксплуатации 1
    10. Методика поверки 1
    11. Упаковка 1

    Дополнительная комплектация ПТНЧ:

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1. Пульт формирования импульсов ПФИ 1
    2. Устройство фотосчитывающее УФС-И 1
    3. Устройство фотосчитывающее УФС-Э 1
