Искор-205 — корреляционный течеискатель

Код товара: 44804

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00008611

    Сертификаты

    Назначение  корреляционного течеискателя ИСКОР-205:

    • Определение корреляционным методом местоположения утечек из трубопроводов;
    • Проведение трассировки пассивным методом;
    • Уточнение местам утечки акустическим течеискателем;
    • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

    Выполняемые функции корреляционного течеискателя ИСКОР-205:

    • Поиск места разгерметизации трубопровода;
    • Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

    Рекомендуемые области применения корреляционного течеискателя ИСКОР-205:

    • Теплосети;
    • Водоканал;
    • Продуктопроводы.

    Основные преимущества корреляционного течеискателя ИСКОР-205:

    • Наличие радиоканалов;
    • Высокая помехозащищенность;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
    • Уточнение места утечки акустическим методом в режимах «спектр» и «график».

    Применение корреляционного течеискателя ИСКОР-205:

    • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
    • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

  • Технические характеристики корреляционного течеискателя ИСКОР-205:

    Параметр Значение
    Корреляционный течеискатель
    Диапазоны: (при скорости звука 1300м/сек)  100, 250, 500, 1000, 2000 м
    Точность  0,1% от диапазона
    Диаметр контролируемого трубопровода, мм 25 ... 800
    Дальность радиосвязи , м до 200
    Минимальное давление в трубопроводе, кг/см2 1,5
    Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
    Рабочие частоты коррелятора, Гц 60 ... 5000
    Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
    Радиосвязь с внешним модулем 2,4 ГГц
    Температура окружающей среды, ºС -20 ... +40
    Дисплей Графический, LCD, 320х240 точек
    Корпус IP42
    Размеры 125х227х45 мм
    Масса 1,0 кг
    Параметр Датчик ЭМД/ДКИ/ДОДК/КИ/НР Датчик АД
    Приемник АП-027
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
    Головные телефоны - синтезированный звук ЧМ. -
    Встроенный излучатель - синтезированный звук ЧМ.
    Питание Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220*102*42 мм
    Масса электронного блока, не более 0,46 кг
    Параметр Значение
    Акустический датчик АД-247
    Габаритные размеры, мм 60х130
    Масса, кг 0,95
    Электромагнитный датчик ЭМД-247
    Тип преобразователя Резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания От приемника
    Коммутация резонанса Принудительная (управляется приемником)

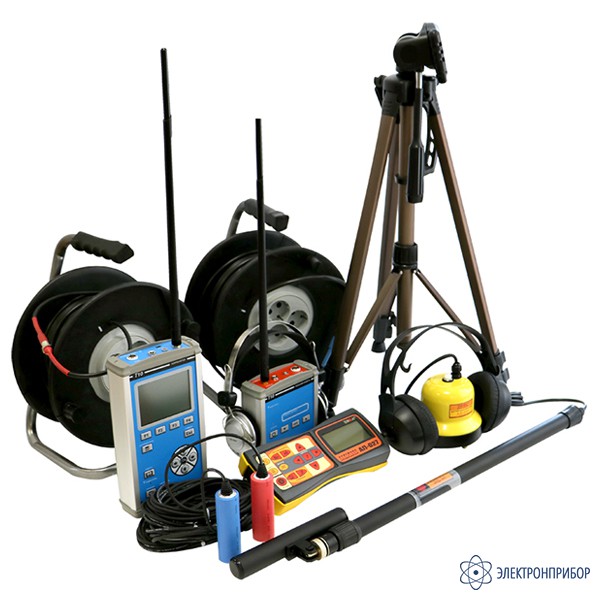

  • Комплект поставки Искор-205

    № Наименование Количество
    1 Корреляционный течеискатель (ВУ) 1
    2 Внешний модуль 1
    3 Датчик 2
    4 Антенна 2
    5 Удлинитель сигнального провода на катушках (25 м) 2
    6 Штатив 1
    7 Сетевой адаптер 2
    8 Комплект аккумуляторных батарей 1
    9 Трассопоисковый приемник АП-027 1
    10 Комплект акустического датчика АД-247 1
    11 Электромагнитный датчик ЭМД-247 1
    12 Головные телефоны 1
    13 Батарейки для приемника АА 4
    14 Кабель мини-USB для подключения внешнего аккумулятора 1
    15 Держатель для приемника 1
    16 Крестовая отвертка 1
    17 Сумка для ЭМД ( Чехол 53186) 1
    18 Транспортные сумки 1
    19 Руководство по эксплуатации. Паспорт 1
