Искор-210 — корреляционный течеискатель

Код товара: 44809

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00009237

    Сертификаты

    Назначение корреляционного течеискателя ИСКОР-210:

    • Определение корреляционным методом местоположения утечек из трубопроводов;
    • Проведение трассировки подземных коммуникаций;
    • Уточнение места утечки акустическим течеискателем;
    • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов;
    • Поиск места повреждения силового кабеля индукционным и акустическим методами.

    Выполняемые функции корреляционного течеискателя ИСКОР-210:

    • Поиск места разгерметизации трубопровода;
    • Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

    Рекомендуемые области применения корреляционного течеискателя ИСКОР-210:

    • Теплосети;
    • Водоканал;
    • Продуктопроводы.

    Основные преимущества корреляционного течеискателя ИСКОР-210:

    • Наличие радиоканалов;
    • Высокая помехозащищенность;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
    • Уточнение места утечки акустическим методом в режимах «спектр» и «график».

    Применение корреляционного течеискателя ИСКОР-210:

    • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
    • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

  • Технические характеристики корреляционного течеискателя ИСКОР-210:

    Параметр Значение
    Корреляционный течеискатель
    Диапазоны: (при скорости звука 1300м/сек) 100, 250, 500, 1000, 2000 м
    Точность 0,1% от диапазона
    Диаметр контролируемого трубопровода, мм 25 ... 800
    Дальность радиосвязи, м до 200
    Минимальное давление в трубопроводе, кг/см2 1,5
    Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
    Рабочие частоты коррелятора, Гц 60 ... 5000
    Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
    Радиосвязь с внешним модулем 2,4 ГГц
    Температура окружающей среды, ºС -20 ... +40
    Дисплей Графический, LCD, 320х240 точек
    Корпус IP42
    Размеры 125х227х45 мм
    Масса 1,0 кг
    Генератор АГ-114
    Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
    Усилитель мощности CLASS D КПД 80%
    Частота генерации (непрерывно или импульсы), Гц 512, 1024, 8928, чередование 3-х частот
    Допустимое сопротивление нагрузки любое (0…∞)
    Согласование с нагрузкой Автоматическое
    Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
    Питание 1 аккумулятор 12В/2,2 Ач
    Габаритные размеры электронного блока, не более, мм 190х140х80
    Вес генератора в чехле, не более, кг 2,2
    Приемник АП-010М
    Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
    Общий коэффициент усиления канала по звуковому тракту, дБ 35
    Напряжение питания, В
    Тип элементов питания    		 9+1-2,5
    6 х 1,5 В (батареи типа “С”)
    Мощность, подводимая к головным телефонам, мВт 100
    Потребляемая мощность, не более, Вт 0,9
    Габаритные размеры прибора, не более, мм 250х90х150
    Масса, не более, кг 1,2
    Акустический датчик АД-240
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Электромагнитный датчик ЭМД-227М
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928, 1024, 512 Гц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Индуктивная антенна ИЭМ-301.2
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

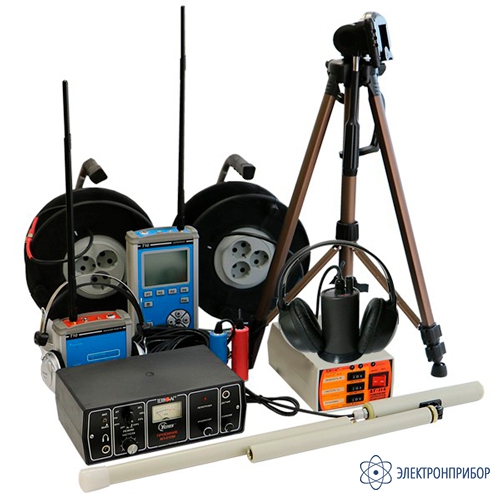

  • Комплект поставки Искор-210

    № Наименование Количество
    1 Корреляционный течеискатель (ВУ) 1
    2 Внешний модуль 1
    3 Датчик 2
    4 Антенна 2
    5 Удлинитель сигнального провода на катушках (25 м) 2
    6 Штатив 1
    7 Сетевой адаптер 2
    8 Комплект аккумуляторных батарей 1
    9 Приемник АП-010М 1
    10 Генератор АГ-114 1
    11 Электромагнитный датчик ЭМД-227М 1
    12 Комплект акустического датчика АД-240 1
    13 Индукционная антенна ИЭМ-301.2 1
    14 Головные телефоны 1
    15 Батарейки для приемника 6
    16 Источник питания для генератора 1
    17 Кабель для подключения внешнего аккумулятора для генератора 1
    18 Кабель для подключения нагрузки 1
    19 Контакт магнитный 2
    20 Штырь заземления  2
    21 Транспортные сумки 1
    22 Руководство по эксплуатации. Паспорт 1
