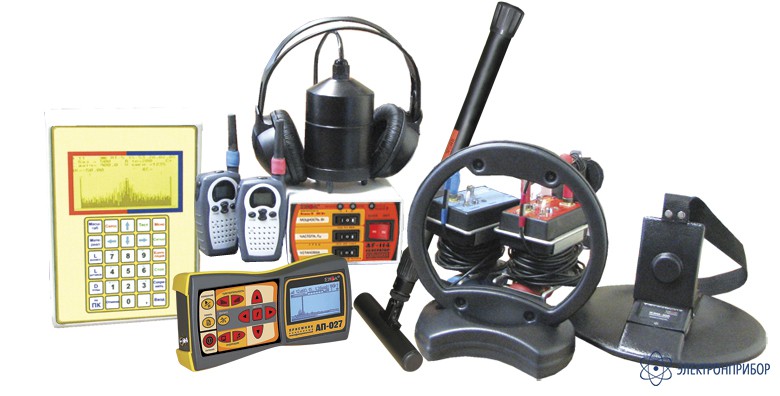

ИСКОР-420Д — комплект специальный течетрассопоисковый

Код товара: 36985
  • Рекомендуемые области применения

    • Теплосети
    • Водоканал
    • Продуктопроводы

    Выполняемые функции

    • Поиск места разгерметизации трубопровода.
    • Трассировка и определение глубины залегания коммуникаций.
    • Уточнение места повреждения трубы с поверхности земли.
    • Определение места нахождения люков (под снегом, грунтом, асфальтом).

    Основные преимущества

    • наличие радиоканала;
    • высокая помехозащищенность;
    • оперативность и скорость расчетов;
    • ударозащищенные водонепроницаемые датчики;
    • малые габариты и вес;
    • высокая точность определения мест разгерметизации, трассировка и определение глубины залегания коммуникаций, удобство в эксплуатации, уточнение места повреждения трубы с поверхности земли, определение места нахождения люков.

    Область применения

    • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных и стальных труб;
    • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
  • Технические характеристики:

    Параметр Значение
    Диаметр контролируемого трубопровода, мм 25 ... 800
    Длина диагностируемого участка трубопровода, м до 1500
    Минимальное давление в трубопроводе, кг/см2 1,5
    Точность определение места утечки, м до 0,2
    Питание вычислителя коррелятора, В 12В
    Усилителей, радиостанции 7,2 В
    Температура окружающей среды, оС -20 ... +50
    Выходная мощность генератора, Вт до 40
    Частота генерации, Гц 512; 1024; 8928, одновременно 3 частоты
    Режим работы приемника, Гц 50,100,512,1024, 8928 “ШП”, « ФНЧ», «ПФ»
    Глубина обнаружения крышки люка, м до 0,6
  • Комплект поставки ИСКОР-420Д

    Наименование Количество
    1 Акустический датчик "АД-227" 1
    2 Антенна рамочная "ИЭМ-301.3" 1
    3 Вычислительное корреляционное устройство (ВУ) 1
    4 Генератор "АГ-114.1" 1
    5 Головные телефоны 1
    6 Зарядное устройство ВУ 1
    7 Зарядное устройство РС 1
    8 Кабели проводной связи 1
    9 Комплект "АДМ-227" 1
    10 Люкоискатель "ИЭМ-300" 1
    11 Приемник "АП-027" 1
    12 Провода удлинительные 1
    13 Программа записи на ПК 1
    14 Пьезоэлектрические датчики (красный и синий) 2
    15 Радиопередатчик и радиоприемник сигналов датчиков (PC) 1
    16 Транспортная сумка 1
    17 Усилители (красный и синий) с держателями 2
    18 Электромагнитный датчик "ЭМД-247" 1
  • Дополнительная комплектация ИСКОР-420Д
