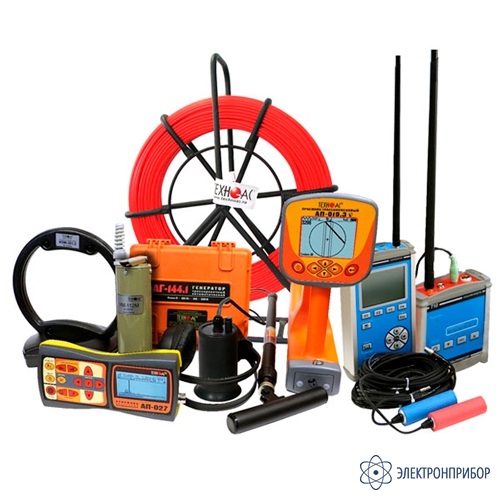

ИСКОР-549КД — корреляционный течеискатель

Код товара: 60278

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00015848

    Сертификаты

    Описание корреляционного течеискателя ИСКОР-549КД:

    Комплект корреляционно-акустический ИСКОР-549КД с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры. Рекомендуемые области применения: теплосети, водоканал, продуктопроводы.

    Назначение корреляционного течеискателя ИСКОР-549КД:

    Комплект корреляционно-акустический ИСКОР-549КД примененяется для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб, а также для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

    Комплект корреляционно-акустический ИСКОР-549КД предназначен для:

    • Определения корреляционным методом местоположения утечек из трубопроводов;
    • Проведения трассировки подземных коммуникаций;
    • Проведения трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»;
    • Уточнения местам утечки акустическим течеискателем;
    • Нанесения трассы коммуникации на карту;
    • Поиска повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами;
    • Создания информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

    Функции корреляционного течеискателя ИСКОР-549КД:

    • Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
    • Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания;
    • Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»;
    • Поиск мест повреждения силовых кабелей индукционным и акустическими методами;
    • Сохранение координат трассируемой коммуникации для последующего нанесения на карту.

    Основные преимущества корреляционного течеискателя ИСКОР-549КД:

    • Наличие радиоканалов;
    • Высокая помехозащищенность;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
    • Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания;
    • Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».

  • Технические характеристики корреляционного течеискателя ИСКОР-549КД:

    Параметр Значение
    Диапазоны (при скорости звука 1300м/сек) 100, 250, 500, 1000, 2000 м
    Точность 0,1% от диапазона
    Диаметр контролируемого трубопровода, мм 25 ... 800
    Дальность радиосвязи, м до 200
    Минимальное давление в трубопроводе, кг/см2 1,5
    Фильтры: нижних частот/верхних частот Гц 100, 300, 600/630, 1250, 2500
    Рабочие частоты коррелятора, Гц 60 ... 5000
    Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
    Радиосвязь с внешним модулем 2,4 ГГц
    Температура окружающей среды, ºС -20 ... +40
    Дисплей Графический, LCD, 320х240 точек
    Корпус IP42
    Размеры 125х227х45 мм
    Масса 1,0 кг
    Приемник АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность
    (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )    		 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110, КИ-105, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое – для 2D отображения «Трасса»;
    Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
    Автоматическое / ручное (по выбору) – для режима «2 частоты»
    Определение глубины залегания трассы 0....9,99 м
    Автоматически в режиме «Трасса»
    По нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала 0,01....9,99 А
    Автоматически в режиме «Трасса»
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры 2D визуализация положения трассы относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,45 кг
    Параметр Датчик ЭМД/ДКИ/ДОДК/КИ/НР Датчик АД
    Приемник АП-027
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 /
    1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
    0,15 кГц
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны – синтезированный звук ЧМ
    Встроенный излучатель – синтезированный звук ЧМ
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220*102*42 мм
    Масса электронного блока, не более 0,46 кг
    Генератор АГ-144.1
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8928
    Частоты следования ударов нч / сч / вч 0,5/1/2
    Режимы генерации «SIN» «непрерыв»
    «SIN»
    «SIN» «3част»
    «УДАР»
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    220
    330
    140
    Выходная мощность, Вт
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24В
    - при питании от сетевого блока
    От 7,5 до 120
    От 45 до 180
    От 18 до 72
    Допустимое сопротивление нагрузки любое (0…∞)
    Согласование с нагрузкой автоматическое
    Источники питания Встроенный аккумуляторный комплект
    Сетевой блок питания
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Класс климатической защиты IP54
    Электромагнитный датчик ЭМД-247
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
    Механизм ударный УМ-112
    Рабочее положение крепления ударного механизма на трубу:
    - допустимое
    - оптимальное для максимальной дальности трассировки
    любое
    верхнее
    Длина соединительного кабеля, не менее, м 5
    Диаметр исследуемой трубы, мм от 50
    Габаритные размеры, не более, мм 90 х 200
    Масса комплекта, не более, кг 3
    Комплект малогабаритного автономного генератора МАГ-05.1.100
    Частота генерации 512 Гц
    Диметр генератора 40 мм
    Длина генератора 160 мм
    Вес генератора 318±20 г
    Диаметр троса ПУ 6 мм
    Длина троса ПУ 20/40/80/100 м
    Диаметр вспомогательного троса 2 мм

  • Комплект поставки ИСКОР-549КД

    № Наименование Количество
    1 Корреляционный течеискатель ВУ 1
    2 Внешний модуль 1
    3 Датчик 2
    4 Антенна 2
    5 Удлинитель сигнального провода на катушках (25 м) 2
    6 Штатив 1
    7 Сетевой адаптер 2
    8 Аккумуляторные батареи Ni-Mh типа «АА» 8
    9 Генератор АГ-144.1 1
    10 Трассопоисковый приемник АП-019.3 1
    11 Трассопоисковый приемник АП-027 1
    12 Комплект акустического датчика АД-247 1
    13 Датчик электромагнитный ЭМД-247 1
    14 Ударный механизм УМ-112 1
    15 Комплект малогабаритного автономного генератора МАГ-05.1.100 1
    16 Руководство по эксплуатации 1
    17 Транспортные сумки 2
