ЛИДЕР-1110 — акустический течеискатель с функцией поиска трубопровода/кабеля

Код товара: 44398

    • Гарантия

      5 лет

    Предназначение акустического течеискателя с функцией поиска трубопровода/кабеля ЛИДЕР-1110:

    ЛИДЕР-1110 предназначен для поиска утечек в трубопроводах подземного залегания, трасса которых неизвестна (утеряна или недоступна для использования). Воссоздания схем коммуникаций перед поиском утечек с помощью сканирования участков посредством входящего в комплект электромагнитного зонда позволяет сконцентрировать усилия непосредственно на участке прохождения трубы и, таким образом, сделать течепоиск наиболее эффективным.

    В качестве бесплатного расширения функциональности ЛИДЕР-1110 позволяет проводить полноценный трассопоиск. Вы сможете обследовать ваши участки перед проведением земляных работ с целью обнаружения любых типов токопроводящих подземных коммуникаций (трубы, кабели, линии катодной защиты и другое). Такой контроль поможет вам гарантированно застраховаться от случайного повреждения инженерных сетей и связанных с этим неприятных и обычно дорогостоящих последствий.

    ЛИДЕР-1110 отлично подходит в большинстве случаев тече и трассопоиска. Если же на вашем участке присутствует сильная насыщенность инженерными сетями, которые могут исказить или заглушить электромагнитный фон отслеживаемой трубы, то подходящим решением будет выбор модели с 15 ваттным генератором, который "подсветит" ваш трубопровод сигналом уникальной частоты на дальности до 3 км и сделает процесс поиска гораздо проще и быстрее, например: ЛИДЕР-1111.

    Возможности диагностики акустического течеискателя с функцией поиска трубопровода/кабеля ЛИДЕР-1110:

    • Обнаружение трасс трубопроводов на глубине до 10 метров;
    • Фиксация шумов на глубине до 6 метров под любым видом грунта (земля, песок, щебень, асфальт, бетон и других);
    • Точность локализации протечек до 0,1 метра;
    • Обнаружение скрытых трасс любых типов токопроводящих подземных коммуникаций (трубы, кабели, линии катодной защиты) на глубине до 10 метров;
    • Определение глубины прохождения любых токопроводящих инженерных сетей;
    • Определение мест пересечения трубопровода и кабеля.

    Особенности работы акустического течеискателя с функцией поиска трубопровода/кабеля ЛИДЕР-1110:

    Если трасса трубопровода, в котором вы подозреваете наличие дефекта изначально неизвестна, то выявить ее будет делом нескольких минут: электромагнитный датчик, подсоединенный к универсальному приёмнику преобразует электромагнитный сигнал в электрический, который оператор может контролирвать, как визуально (по высокоинерционному индикатору), так и акустически (через наушники).

    Для трассировки неизвестных подземных коммуникаций в приемнике предусмотрены дополнительные режимы:

    • "50 Гц":
      для обнаружения силовых двух- и трехфазных кабелей;
      для обнаружения стальных и чугунных трубопроводов (со свинцовой зачеканкой);
    • "100 Гц":
      для обнаружения стальных газопроводов и нефтепродуктопроводов с катодной защитой;
    • "1450 Гц" и "Широкая полоса":
      для обнаружения прочих металлических трубопроводов;
      для обнаружения телефонных, кабелей связи, интернет, оптика (в броне), линий заземления и молниезащиты;
      для работы с генератором (ЛИДЕР-1111);
    • "9820 Гц":
      только для работы с генератором (ЛИДЕР-1111)

    Когда трасса прохождения трубопровода выявлена, то достаточно будет сделать лишь несколько контрольных измерений уровня шума, чтобы выявить место утечки. Специальные выступы на основании корпуса акустического датчика обеспечивают устойчивость и точное позиционирование. Удобное крепление позволяет освободить руки и сконцентрироваться на анализе сигналов датчика.

    Система отстройки от посторонних шумов с помощью режимов "Широкая полоса" и "Полосовой фильтр" обеспечивает максимальную эффективность течепоиска. Регулировка усиления производится плавным вращением рукоятки потенциометра. Морозостойкое и пылевлагозащищенное исполнение универсального приемника позволяет эксплуатировать комплект при любых погодных условиях.

  • Технические характеристики акустического течеискателя с функцией поиска трубопровода/кабеля ЛИДЕР-1110:

    Параметр Значение
    Универсальный приемник
    Режимы работы 50±0,5 Гц;
    100±1 Гц;
    1450±2 Гц;
    9820 ±2 Гц;
    “ШП” (широкая полоса) 140 … 2400 Гц;
    “ПФ” (плавающий фильтр Q=1,2 широкополосные фильтры ФНЧ, ПФ)
    Индикация сигнала звуковая (наушники), визуальная (стрелочный индикатор)
    Общий коэффициент усиления прибора 40 дБ
    Напряжение питания Аккумулятор 12 В, с индикацией разряда
    Габаритные размеры и масса 250х90х147 мм, 1 кг
    Электромагнитный датчик
    Тип преобразователя резонансная ферритовая магнитная антенна, опционально герметичное исполнение для подводных работ до 12 метров
    Коэффициент усиления электрического тракта 30 дБ
    Рукоятка Складная, телескопическая
    Акустический датчик
    Чувствительность Высокая
    Исполнение Пылевлагозащищенное, морозоустойчивое Для работы на мягком и твердом грунте
    Вес 1,5 кг

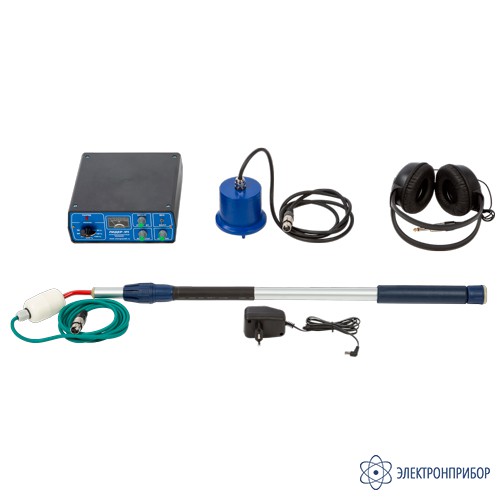

  • Комплект поставки ЛИДЕР-1110

    № Наименование Количество
    1 Универсальный приемник 1
    2 Акустический пьезодатчик (геофон) 1
    3 Электромагнитный зонд 1
    4 Наушники 1
    5 Зарядное устройство 1
    6 Мягкая сумка 1
    7 Чехол с креплением-подвесом для универсального приемника 1
