Приборы обнаружения утечек

ЛИДЕР-1111 — течетрассопоисковый комплект

Код товара: 44399

    • Гарантия

      5 лет

    Предназначение течетрассопоискового комплекта ЛИДЕР-1111:

    Течетрассопоисковый комплект ЛИДЕР-1111 - это профессиональное решение для наиболее эффективного поиска утечек в трубопроводах скрытого залегания. Быстрое определение трассы прохождения трубы с помощью электромагнитного зонда и генератора. Экономия усилий и времени при аварийных работах с помощью современных технологий. Максимальное удобство течетрассопоиска, используемое в диагностических лабораториях многих инжиниринговых компаний.

    Заблаговременное обнаружение скрытых токопроводящих коммуникаций (трубы, кабели, линии катодной защиты) перед проведением земляных работ. Стопроцентная страховка от случайного повреждения инженерных сетей и связанных с этим административных и экономических последствий.

    ЛИДЕР-1111 является прекрасной возможностью воспользоваться эффективным оборудованием из профессиональных диагностических лабораторий инжиниринговых компаний. Если же спектр ваших задач менее широк, а условия поиска не столь разнообразные и сложные, то вы также можете обратить ваше внимание на более экономичные модели: ЛИДЕР-1100 или ЛИДЕР-1110.

    Возможности течепоиска:

    • Фиксация шумов на глубине до 6 метров под любым видом грунта (земля, песок, щебень, асфальт, бетон и другое);
    • Точность локализации протечек до 0,3 метра.

    Возможности трассопоиска:

    • Быстрое обнаружение скрытых трасс токопроводящих коммуникаций (трубы, кабели, линии катодной защиты и пр.)на глубине до 10 метров;
    • Трассировка трубопроводов и кабелей на дальности до 3 километров от точки подключения генератора;
    • Определение глубины пролегания любых токопроводящих инженерных сетей;
    • Определение мест пересечения трубопровода и кабеля;
    • Бесконтактный способ подключения генератора к инженерным сетям с помощью рамочной антенны.

    Особенности работы течетрассопоискового комплекта ЛИДЕР-1111:

    Если трасса трубопровода, в котором вы подозреваете наличие дефекта изначально неизвестна, то выявить ее будет делом нескольких минут. Подключив генератор к трубе и задав на нем частоту "подсвечивающего" сигнала вы легко сможете отследить его с помощью входящего в комплект электромагнитного датчика-зонда. Подключение возможно, как гальванически через зажимы типа "крокодил", так и бесконтактно через рамочную антенну. Подсоединенный к универсальному приёмнику преобразует электромагнитный сигнал в электрический, который оператор может контролировать, как визуально (по высокоинерционному индикатору), так и акустически (через наушники).

    Аналогичный подход можно применять для трассировки неизвестных подземных коммуникаций в режиме трассопоиска. Для этого в приемнике предусмотрены дополнительные режимы:

    • "50 Гц":
      для обнаружения силовых двух- и трехфазных кабелей;
      для обнаружения стальных и чугунных трубопроводов (со свинцовой зачеканкой);
    • "100 Гц":
      для обнаружения стальных газопроводов и нефтепродуктопроводов с катодной защитой;
    • "1450 Гц" и "Широкая полоса":
      для обнаружения прочих металлических трубопроводов;
      для обнаружения телефонных, кабелей связи, интернет, оптика (в броне), линий заземления и молниезащиты;
      для работы с генератором;
    • "9820 Гц":
      только для работы с генератором.

    Когда трасса прохождения трубопровода выявлена, то достаточно будет сделать лишь несколько контрольных измерений уровня шума, чтобы выявить место утечки. Специальные выступы на основании корпуса акустического датчика обеспечивают устойчивость и точное позиционирование. Удобное крепление позволяет освободить руки и сконцентрироваться на анализе сигналов датчика.

    Система отстройки от посторонних шумов с помощью режимов "Широкая полоса" и "Полосовой фильтр" обеспечивает максимальную эффективность течепоиска. Регулировка усиления производится плавным вращением рукоятки потенциометра. Морозостойкое и пылевлагозащищенное исполнение универсального приемника позволяет эксплуатировать комплект при любых погодных условиях.

  • Технические характеристики течетрассопоискового комплекта ЛИДЕР-1111:

    Параметр Значение
    Генератор трассопоисковый
    Выходная мощность, не менее, Вт 15
    Режимы работы 9820 +- 2 Гц непрерывный или импульсный;
    1450+- 2 Гц непрерывный или импульсный
    Индикатор нагрузки Стрелочный, морозоустойчивый
    Питание Встроенный аккумулятор 12 В или автомобильный аккумулятор 12 В
    Габаритные размеры 250х90х147 мм
    Масса 4 кг
    Универсальный приемник
    Режимы работы 50±0,5 Гц;
    100±1 Гц;
    1450±2 Гц;
    9820 ±2 Гц;
    “ШП” (широкая полоса) 140 … 2400 Гц;
    “ПФ” (плавающий фильтр Q=1,2 широкополосные фильтры ФНЧ, ПФ)
    Индикация сигнала Звуковая (наушники), визуальная (стрелочный индикатор)
    Общий коэффициент усиления прибора 40 дБ
    Напряжение питания Аккумулятор 12 В, с индикацией разряда
    Габаритные размеры 250х90х147 мм
    Масса 1 кг
    Электромагнитный датчик
    Тип преобразователя Резонансная ферритовая магнитная антенна, опционально герметичное исполнение для подводных работ до 12 метров
    Коэффициент усиления электрического тракта 30 дБ
    Рукоятка Складная, телескопическая
    Акустический датчик
    Чувствительность Высокая
    Исполнение Пылевлагозащищенное, морозоустойчивое Для работы на мягком и твердом грунте
    Вес 1,5 кг
    Рамочная антенна
    Максимальная мощность, подводимая к “рамке”, Вт 20
    Модуль полного комплексного сопротивления на частоте 9820 Гц, Ом 36
    Тип корпуса Пластмассовый герметичный, IP 44

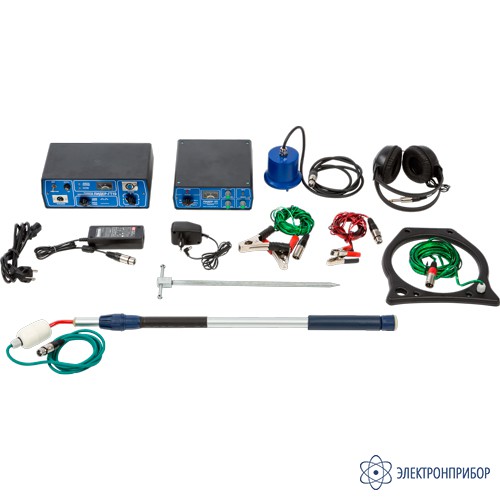

  • Комплект поставки ЛИДЕР-1111

    № Наименование Количество

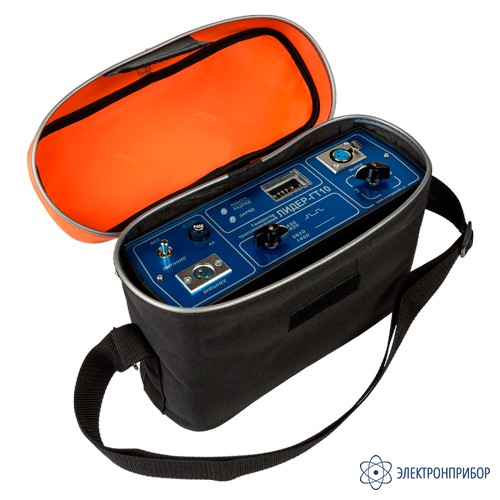

    1 Универсальный приемник 1
    2 Генератор 15 Вт 1
    3 Акустический пьезодатчик (геофон) 1
    4 Электромагнитный зонд 1

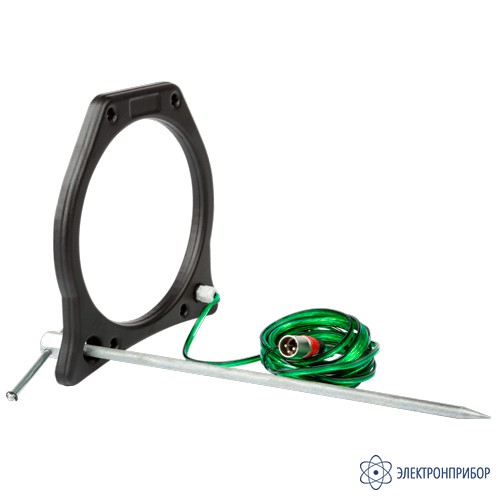

    5 Рамочная антенна 1

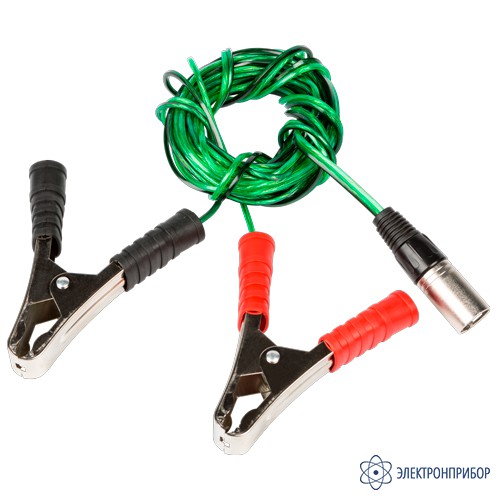

    6 Зажимы типа "крокодил" 2
    7 Наушники 1

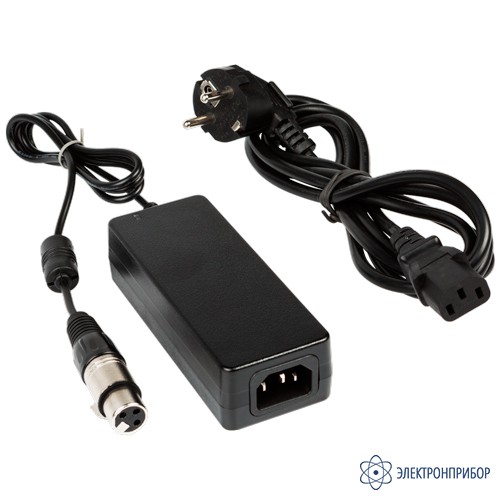

    8 Зарядное устройство 1
    9 Сетевой провод для генератора 1
    10 Мягкая сумка 1

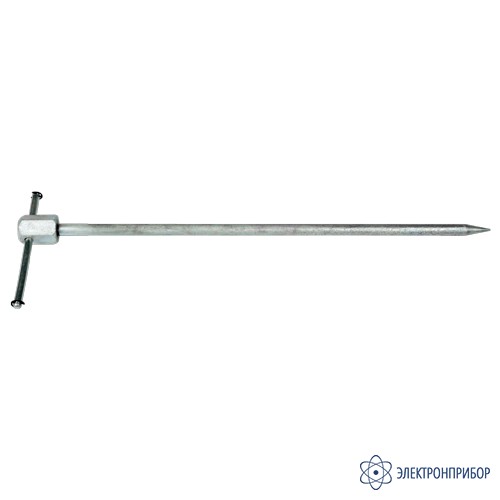

    11 Штырь заземления для генератора 1

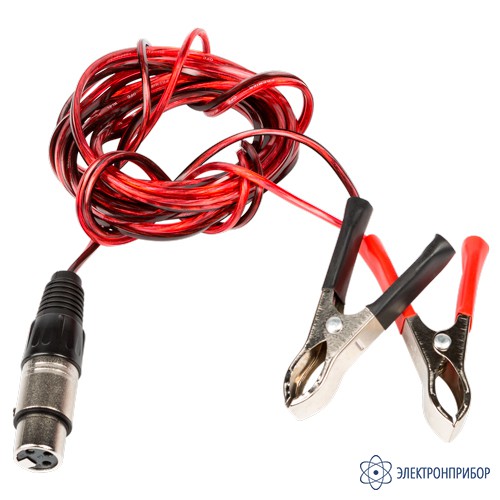

    12 Кабель-зарядка от автомобиля 1
    13 Чехол с креплением-подвесом для универсального приемника 1
