Приборы обнаружения утечек

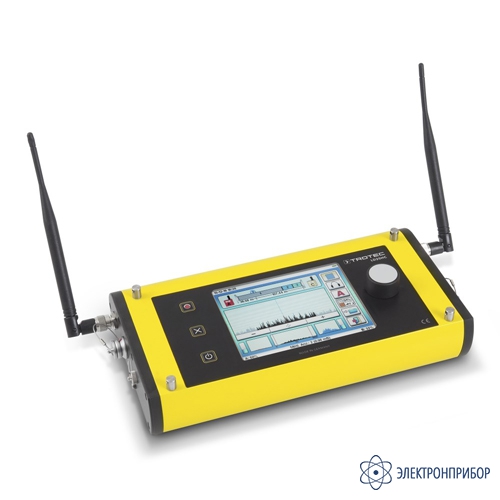

Trotec LD20HC — коррелятор

Код товара: 59512
  • Коррелятор Trotec LD20HC Коррелятор Trotec LD20HC Коррелятор Trotec LD20HC Коррелятор Trotec LD20HC

    Назначение коррелятора Trotec LD20HC:

    Усовершенствованное измерительное устройство 2-в-1 для акустического обнаружения или определения места утечки посредством корреляции. Коррелятор Trotec LD20HC сочетает в себе высококачественные инженерные разработки с новейшими технологиями обнаружения утечек в трубопроводах и может быть рекомендован в качестве идеального стандартного оборудования для обслуживающих организаций ЖКХ и водоснабжающих компаний.

    В точках утечки вода выходит под давлением и создает звук на выходе, который переносится по трубопроводам в обоих направлениях, где в конечном итоге обнаруживается высокочувствительными датчиками, которые могут быть установлены в легкодоступных местах, таких как гидранты или клапаны. Поскольку тип водопроводной трубы влияет на распространение звука, в Trotec LD20HC можно указать материал и диаметр всех труб, чтобы можно было исследовать до 20 секций труб всего за один измерительный процесс. Полученный сигнал усиливается и передается на коррелятор по радио. Коррелятор позволяет применить к сигналу до 256 фильтров.

    Может использоваться для акустического обнаружения утечек и труб. Кроме того, к Trotec LD20HC могут быть подключены различные микрофоны, например, микрофоны для комбинированного извещателя Trotec LD6000, такие как LD 6000 BMW. Утечка, определенная путем корреляции, может быть проверена с помощью наземного звукового микрофона, но также возможны любые другие типы акустического обнаружения утечек и определения местоположения труб.

    Благодаря интеллектуальной функции (подана заявка на патент), потенциальные точки утечки отображаются в виде наглядного индикатора со столбцами, где самый высокий уровень обозначает утечку. Нет более быстрого и простого способа акустического обнаружения утечек!

    Особенности коррелятора Trotec LD20HC:

    • Комбинированное устройство для акустического обнаружения и корреляционного определения места утечки;
    • Передовая измерительная технология со сверхбыстрым шестиядерным процессором в прочном алюминиевом корпусе;

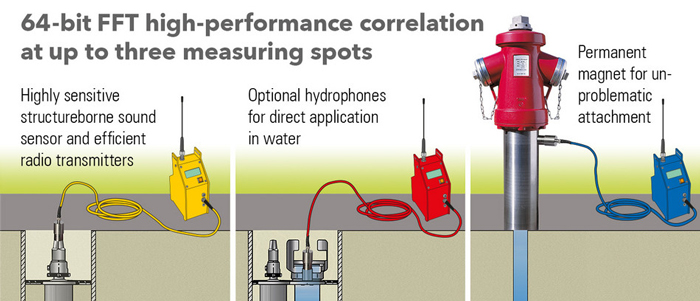

    • 64-битная трехточечная корреляция;
    • Частотный анализ;
    • Указание материала и диаметра измеряемых секций трубы;
    • Экономящие время корреляционные измерения до 20 сегментов труб за один проход;
    • Инновационная интеллектуальная функция для быстрого акустического обнаружения утечек (подана заявка на патент);
    • Удобная навигация с помощью сенсорного экрана и клавиатуры;
    • Высокочувствительные звуковые приемники и высокопроизводительные радиопередатчики - усиление более чем в 60 000 раз;
    • Подключение корпусных и наземных звуковых микрофонов.

    Технологические преимущества корреляционного обнаружения с помощью Trotec LD20HC:

    Корреляция - это компьютерная процедура, с помощью которой можно выполнять очень точное позиционирование утечек.

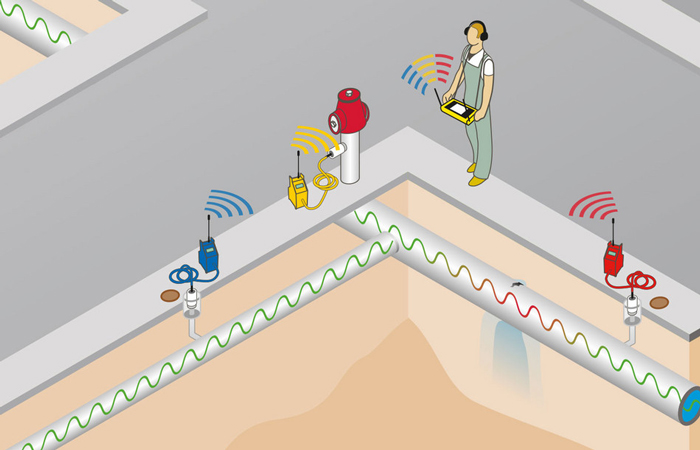

    Особый звук исходит из каждой точки утечки, которая распространяется по трубе к гидрантам, фитингам или клапанам. Звук регистрируется в трех точках контактного измерения высокочувствительными датчиками сигнала и передается на коррелятор через радиопередатчики LD. По разнице во времени этих сигналов, с учетом материала, диаметра трубы и длины измеряемого участка, прибор вычисляет точное место утечки. Обнаружение утечек, особенно в случае длинных трубопроводов, с использованием других электроакустических методов зачастую невозможно из-за факторов помех, таких как погода, глубина установки трубы или высокий фоновый шум. Но с помощью корреляции утечки все же можно легко обнаружить и локализовать.

  • Технические характеристики коррелятора Trotec LD20HC:

    Параметр Значение
    Рабочие режимы корреляционное определение места утечки (автоматическое, ручное);
    акустическое обнаружение утечки (F&L, Smart)
    Функции измерения и устройства автоматическая настройка фильтра, автоматическое усиление, функция сохранения ручных настроек фильтра, защита от форсирования уровня звука
    Разрешение измерений корреляция: 5 см для расстояния измерения 100 м;
    акустическое обнаружение утечек: 0-99 цифр (эквивалент дБ)
    Управление опционально через сенсорный экран или клавиши и диск управления
    Усиление 120 дБ с низким коэффициентом шума
    Входное сопротивление 1 MОм
    Фильтр 256 комбинаций фильтров высоких и низких частот
    Диапазон частот 0 - 5 000 Гц (корреляция),
    0 - 4 000 Гц (акустическое обнаружение утечек)
    Дисплей цветной ЖК-дисплей (5,7") с фоновой подсветкой
    Проверка батареи через микроконтроллер
    Выходное сопротивление < 10 Ом
    Источник питания встроенный никель-металлогидридный аккумулятор, 8500 мА
    Время работы более 10 ч непрерывной работы на одном цикле заряда
    Хранение до 100 измерений на каждый режим работы
    Соединения 2 x SMA антенных гнезда, разъем байонетного датчика (IP65), 4-контактный разъем для зарядки с крышкой (IP65), 3-контактный разъем для наушников с крышкой (IP65), USB-кабель с колпачком (IP65)
    Языки меню английский, немецкий, французский, итальянский, португальский, польский, шведский, русский, турецкий, хорватский, словенский, словацкий, китайский
    Тип защиты IP65
    Корпус алюминий, порошковое покрытие
    Размеры (ДхШхВ) 380 x 155 x 67 мм
    Вес 2 300 г

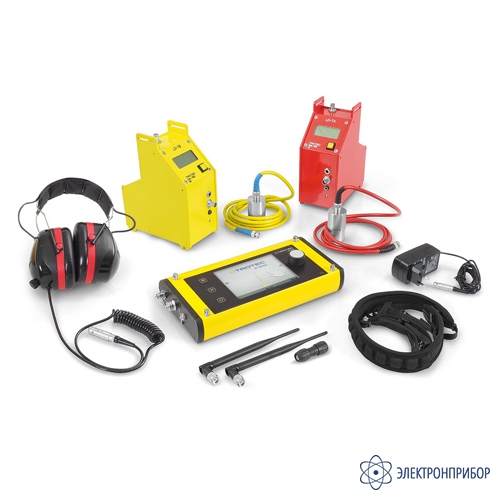

  • Комплект поставки Trotec LD20HC

    № Наименование Количество
    1 Коррелятор Trotec LD20HC с двумя антеннами и наплечным ремнем 1
    2 LD K - наушники со звукоизоляцией 1
    3 Зарядное устройство 1
    4 LD-TA - передатчик 1, красный 1
    5 D-TB - передатчик 2, желтый 1

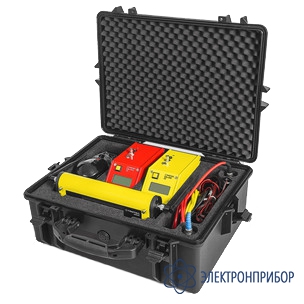

    6 Транспортировочный кейс для измерительного прибора, LD-TA, LD-TB и принадлежностей 1

    Дополнительная комплектация Trotec LD20HC

    (Поставляется за отдельную плату)

    № Наименование
    1 LD-TC - передатчик 3, синий
    2 LD20 MA - магнитная базовая антенна для коррелятора с усилением
    3 LD20 MA+ - магнитная базовая антенна для коррелятора с усилением (усиление 4 дБ)
    4 LD20 Hydro - гидрофон без манометра
    5 LD20 Hydro UF - адаптер гидранта с внутренней резьбой 1 дюйм
    6 LD6000 VK - соединительный кабель для наземных микрофонов
    7 LD6000 BM - универсальный микрофон с магнитным адаптером
    8 LD6000 DA - адаптер для штатива
