Успех АТП-424НД — течеискатель

Код товара: 72408

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-Б0002079

    Сертификаты

    Назначение течеискателя Успех АТП-424НД:

    Комплект акустического портативного течеискателя с функцией пассивного Успех АТП-424НД обнаружения кабеля и диагностирования запорной арматуры предназначен для:

    • обнаружения утечек жидкостей в трубопроводах, находящихся на глубине до 3 м в канальной и бесканальной прокладке;
    • контроля состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах;
    • обнаружения силовых кабелей под напряжением пассивным методом на глубине до 6 м.

    В состав течеискателя входит комплект ADM-227, состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.

    Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика ADM-227 и передаются в виде графических и цифровых показаний на приемник АП-027M.

    Рекомендуемые области применения течеискателя Успех АТ-424НД: ЖКХ, теплосети и водоканал.

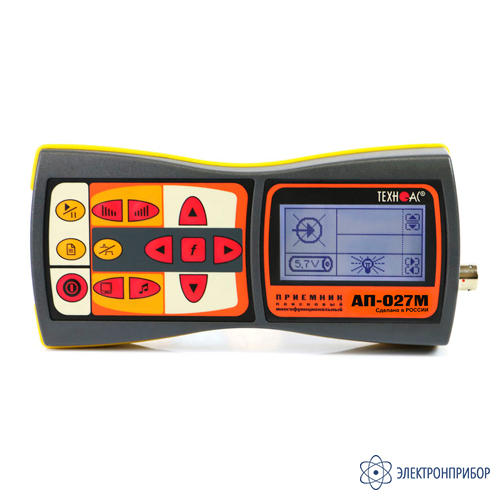

    Особенности приемника АП-027М:

    • цифровой трассопоисковый приемник;
    • большой ЖК дисплей с переключаемыми режимами работы и индикации;
    • отображение частотного спектра входного сигнала;
    • вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
    • приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
    • при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
    • при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
    • класс защиты корпуса от внешних воздействий IP54.

  • Технические характеристики течеискателя Успех АТП-424НД:

    Характеристики трассопоискового приемника АП-027М
    Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
    Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
    Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
    Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
    «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
    Визуальная индикация ЖКИ:
    - символы и значения выбираемых режимов и параметров;
    - анимированная шкала уровня входного сигнала;
    - цифровое значение и анимированная шкала уровня выходного сигнала;
    - график (движущаяся диаграмма) уровня выходного сигнала;
    - частотный спектр выходного сигнала;
    - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны -синтезированный звук ЧМ -
    Встроенный излучатель - синтезированный звук ЧМ
    Питание напряжение 4…7 В:
    - аккумуляторы «тип АА» 1,2 В 4 штуки
    - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
    - внешний аккумулятор
    Количество сохраняемых значений в памяти 30
    Время непрерывной работы, не менее 20 часов
    Диапазон эксплуатационных температур -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 х 102 х 42 мм
    Масса электронного блока, не более 0,46 кг
    Параметр Значение

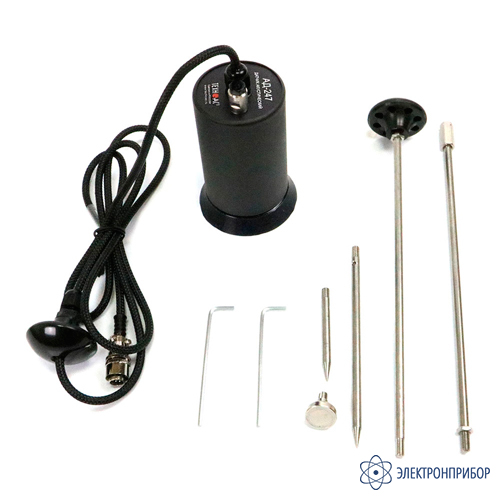

    Характеристики акустического датчика AD-257
    Габаритные размеры прибора, не более 60х130 мм
    Масса, не более 0,95 кг

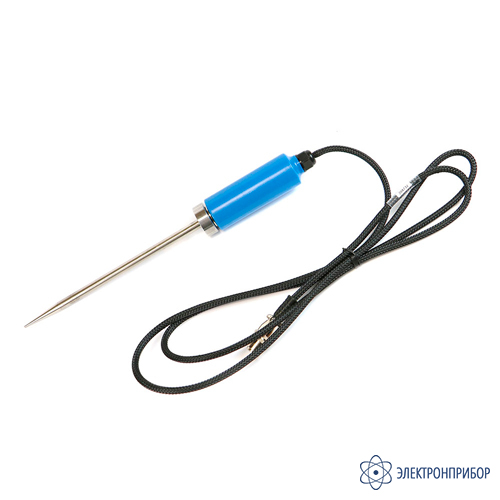

    Характеристики акустического датчика ADM-227
    Масса датчика 0,225±0,02 кг
    Масса штыря 0,115±0,02 кг
    Габаритные размеры датчика (без соединительного провода) 105(+2)x31(+1) мм
    Габаритные размеры штыря 190(+2)x29(+1) мм
    Характеристики электромагнитного датчика EMD-257
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)

  • Комплект поставки Успех АТП-424НД

    № Наименование Количество
    1 Трассопоисковый приемник АП-027M 1
    2 Комплект акустического датчика AD-257 1
    3 Комплект акустического малогабаритного датчика ADM-227 1
    4 Комплект акустического малогабаритного датчика ADM-227 1
    5 Головные телефоны 1
    6 Держатель для приемника АП-027.00.010 1
    7 Батарейки для приемника (AA) 4
    8 Крестовая отвертка 1
    9 Кабель для подключения внешнего аккумулятора AP027.02.030 1
    10 Сумка для комплекта (чехол 53207) 1
    11 Руководство по эксплуатации 2
    12 Паспорт 1
