Приборы контроля состояния изоляции и катодной защиты трубопроводов

АНПИ-К — искатель повреждений изоляции подземных коммуникаций

Код товара: 77895

    • Гарантия

      1 год

    • Артикул

      00074

    Назначение искателя повреждений изоляции подземных коммуникаций АНПИ-К:

    Аппаратура АНПИ-К или искатель повреждений предназначен для нахождения контактным методом и бесконтактным способом сквозных повреждений, мест повреждений в изоляционном покрытии прохождения подземных металлических трубопроводов и коммуникаций без вскрытия грунта. Позволяет бесконтактно с высокой точностью определить местоположение, залегание скрытых и подземных коммуникаций, выполненных из электропроводящих материалов, пробои изоляции. Такой прибор позволяет определить глубину залегания таких коммуникаций. Всё это помогает разобраться в причинах повреждений.

    Аппарат нахождения повреждения изоляции подземных трубопроводов может использоваться для точного определения расположения кабельных трасс, силовых электрических кабелей под нагрузкой.

    Поиск расположения трассы прокладки трубопровода и обследование изоляции возможны как по сигналу генератора аппаратуры, так и с использованием тока станций катодной защиты.

    Прибор АНПИ-К может использоваться не только для поиска повреждений, локализации повреждений, но и для поиска мест несанкционированных подключений к трубопроводу, если они сопровождаются повреждением изоляции и контактом трубы с грунтом в месте подключения.

    Высокая чувствительность приемника и высокая выходная мощность генератора позволяют проводить обследования на глубине до 5 м и удалении до 5 км от места подключения генератора.

    Наличие двух входов в приемнике с независимой регулировкой позволяет одновременно осуществлять поиск трассы и обследовать состояние изоляционного покрытия.

    Прибор для отыскания повреждений, обрывов проводов, замыкания жил, нарушений изоляции дает возможность обнаружения оси трубопроводов без использования специальных приборов, например, генератора (при наличии катодной защиты).

    Наличие двух активных рабочих частот и регулируемая выходная мощность позволяют наиболее эффективно выбрать режим работы аппаратуры, отстроиться от помех и найти расположение коммуникации и места возможного повреждения изоляции трубопроводов.

    Аппаратура для определения местоположения, зоны повреждения сохраняет работоспособность при воздействии рабочих температур от минус 20 до плюс 40°C и относительной влажности 98% при 20°C. Отличается высокой точностью поиска.

  • Технические характеристики искателя повреждений изоляции подземных коммуникаций АНПИ-К:

    Параметр Значение
    Генератор АНПИ-К
    Частота сигнала на выходе генератора, Гц 975±1;
    5025±5
    Генератор обеспечивает модуляцию выходного напряжения сигнальной частоты импульсами с регулируемым периодом повторения, сек. от 0,5 до 2
    Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке генератора при напряжении питания 12 В, Вт, не менее 75
    Выходное напряжение генератора регулируется от 5В (±20%) до 150В (±20%) ступенями с дискретностью не более 6дБ при напряжении источника питания, В 12
    Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход).
    Напряжение питания генератора, В 10-16
    Габаритные размеры генератора, мм, не более 140х80х200
    Масса генератора, кг, не более 2
    Приемник АНПИ-К
    Центральные частоты полосы пропускания приемника, Гц 100±1;
    975±10;
    5025±50
    Добротность селективного усилителя приемника на всех  рабочих частотах, единиц, не менее 45
    Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 975 Гц  (для обоих входов), не менее, мкВ 50
    Диапазон изменения усиления приемника, не менее, дБ 78
    Напряжение батареи питания приемника (три элемента типа 316/АА/LR6), В от 3,3 до 5
    Средний ток потребления приемника (при выключенной  подсветке индикации и напряжении питания 4.5В) составляет, мА, не более 40
    Габаритные размеры приемника, мм, не более 200х140х60
    Масса приемника, кг, не более 0,8

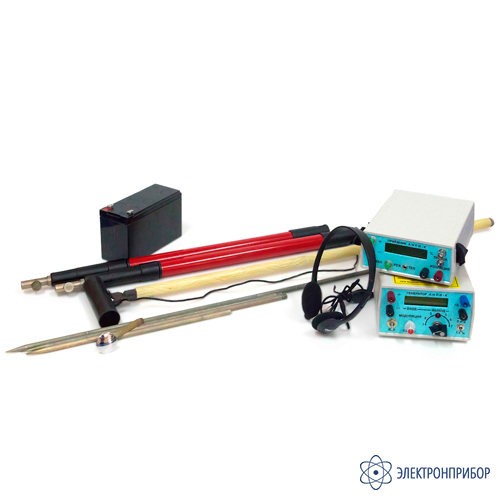

  • Комплект поставки АНПИ-К

    № Наименование Количество

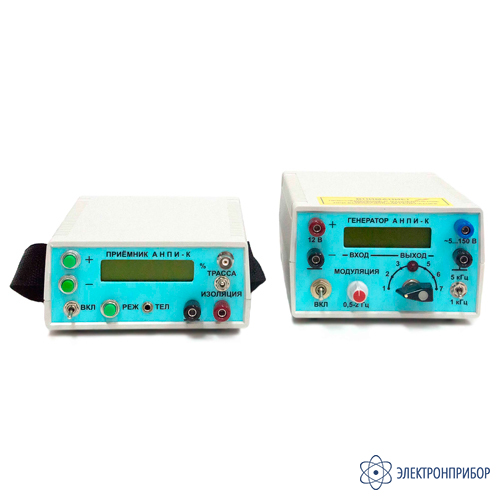

    1 Генератор АНПИ-К 1
    2 Приемник АНПИ-К 1

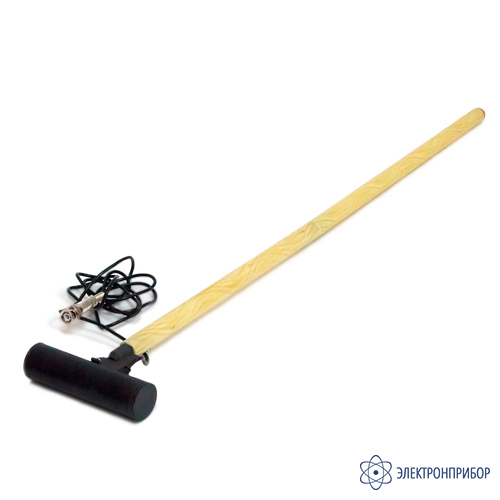

    3 Антенна электромагнитная 1
    4 Телефоны головные 1
    5 Клипса контактная магнитная 1

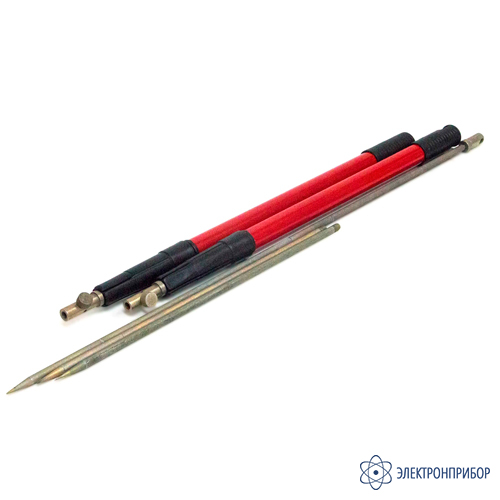

    6 Штырь с гальванической связью 1
    7 Штырь заземляющий 2
    8 Провод (двойной) подключения генератору к источнику питания (2 м) 1
    9 Провод подключения генератора к нагрузке (7 м) 2
    10 Провод для подключения штыря заземляющего к приемнику (4 м) 1
    11 Провод для подключения штыря заземляющего к приемнику (1,5 м) 1
    12 Аккумулятор 12 В 1
    13 Зарядное устройство 1
    14 Элемент питания тип 316/АА/LR6 3
    15 Паспорт, инструкция по эксплуатации и техническое описание 1

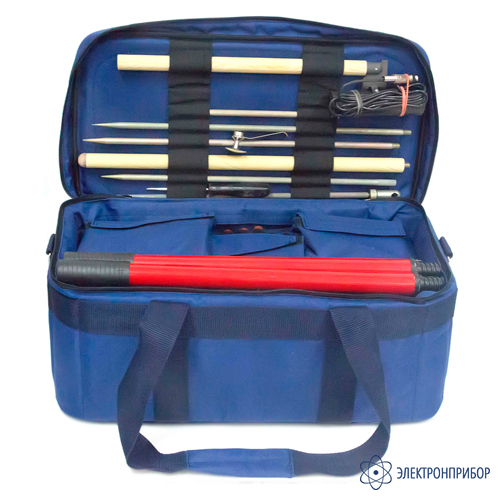

    16 Сумка-кейс 1

    Дополнительная комплектация АНПИ-К

    (Поставляется за отдельную плату)

    № Наименование
    1 Рамка излучающая электромагнитная
    2 Провод с вилкой подключения рамки излучающей к генератору (двойной, 1 м)
    3 Радиостанция стандарт LPD
