Приборы контроля состояния изоляции и катодной защиты трубопроводов

АНТПИ — аппаратура нахождения трасс и повреждения изоляции

Код товара: 25729

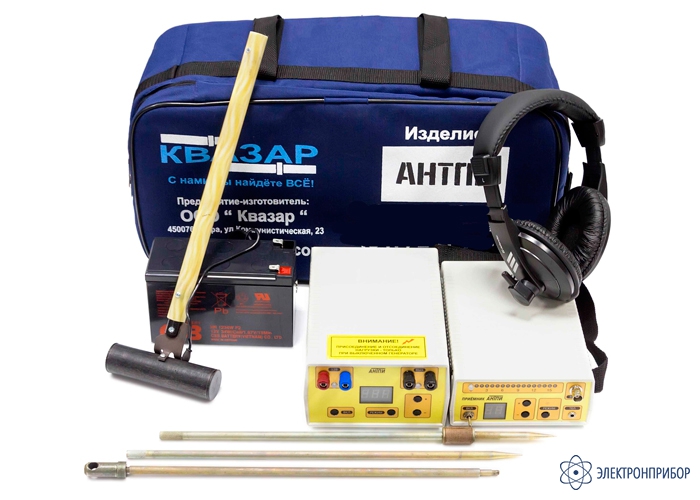

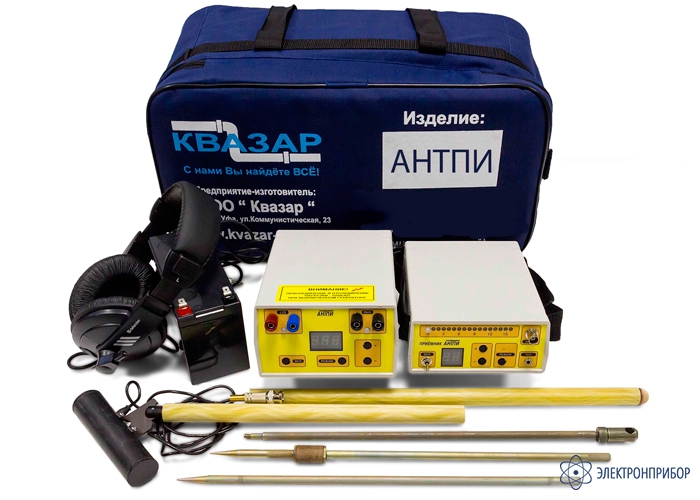

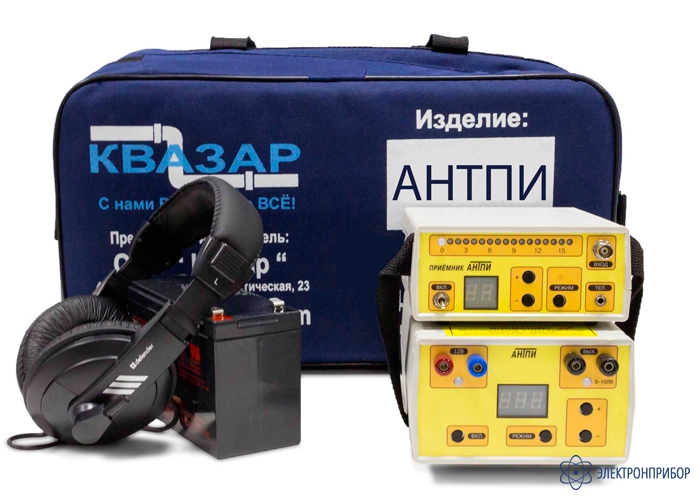

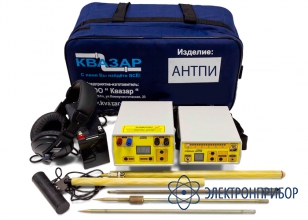

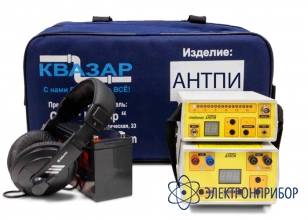

  • Аппаратура нахождения трасс и повреждения изоляции АНТПИ Аппаратура нахождения трасс и повреждения изоляции АНТПИ Аппаратура нахождения трасс и повреждения изоляции АНТПИ

    • Гарантия

      1 год

    • Артикул

      00075

    Назначение аппаратуры нахождения трасс и повреждения изоляции АНТПИ:

    ТУ 26.51.43-010-12719185-2023

    Аппаратура АНТПИ предназначена для определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, проверки изоляции газопроводов. Может использоваться для трассировки других скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса).

    Особенностью аппаратуры является компактность, большая мощность сигнального генератора и высокая чувствительность поискового селективного приемника. Приборы комплекта выполнены на современной микропроцессорной элементной базе.

  • Технические характеристики аппаратуры нахождения трасс и повреждения изоляции АНТПИ:

    Параметр Значения
    Генератор сигнальный
    Частота сигнала на выходе генератора, Гц* 1024±1;
    8192±8
    Модуляция сигнальной частоты с периодом повторения, мс 750±1
    Длительность генерации напряжения сигнальной частоты, мс 250±1
    Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке (при частоте сигнала 1024 Гц и напряжении питания 12 В), не менее, Вт 70
    Выходная мощность генератора регулируется 5-ю ступенями от 0 до 100%
    Максимальная амплитуда напряжения в импульсе генерации (при напряжении питания 12 В на омической нагрузке 1кОм), не менее, В 100
    Продолжительность работы генератора на омическую нагрузку сопротивлением от нуля (КЗ), до бесконечности (холостой ход) не ограничивается
    Напряжение питания генератора, В 10 – 15
    Габаритные размеры генератора, мм 213х137х85
    Масса генератора, не более, кг 1
    Приемник селективный
    Центральные частоты полосы пропускания приемника, Гц* 100±0,5;
    1024±5;
    8192±40
    Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее 45
    Чувствительность приемника по напряжению (полное отклонение точки шкального прибора), не менее, мкВ 20
    Входное сопротивление усилителя приемника (в режиме обследования состояния изоляции), не менее, МОм 6
    Динамический диапазон (полное отклонение точки шкального прибора), не менее, дБ 90
    Напряжение питания (три элемента типа 316, размер «АА»), В 3,3...5
    Ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4,5 В), не более, мА 40
    Габаритные размеры приемника не более, мм 201x137x65
    Масса приемника (без элементов питания), не более, кг 0,3
    Технические характеристики аппаратуры
    Минимальная площадь определяемого повреждения изоляции газопровода, не менее, мм2:
    - строящегося
    - эксплуатируемого

    1
    10
    Погрешность определения места повреждения изоляции, не хуже, м ± 0,5
    Радиус действия при проверке изоляции трубопровода, м:
    - строящегося
    - эксплуатируемого
    2000
    500
    Максимально определяемая глубина заложения трубопровода, м 10
    Точность определения оси трассы газопровода и электрического кабеля, м ±0,1
    Условия эксплуатации:
    - температура,
    - относительная влажность при 20°С
    от -20 до +40
    не более 80%

    *по желанию Заказчика номинальные значения и количество рабочих частот генератора и приемника может быть изменено

  • Комплект поставки АНТПИ

    № Наименование Количество
    1 Генератор 1
    2 Приемник 1
    3 Антенна 1
    4 Телефоны головные 1
    5 Клипса магнитная 1
    6 Штырь без гальванической связи 1
    7 Штырь с гальванической связью 2
    8 Провод питания генератора от аккумулятора 1
    9 Провод для подключения магнитной клипсы 1
    10 Провод для подключения штыря с гальванической связью 1
    11 Провод для подключения штырей 1
    12 Аккумулятор 12В 1
    13 Элемент питания тип АА 3
    14 Зарядное устройство 1
    15 Отвертка 1
    16 Паспорт 1
    17 Инструкция по эксплуатации 1
    18 Техническое описание 1
    19 Сумка-кейс 1

    Дополнительная комплектация АНТПИ:

    (Поставляется за отдельную плату)

    № Наименование
    1 Радиостанция стандарт LPD, комплект
    2 Рамка электромагнитная
    3 Провод для подключения электромагнитной рамки
