ИПИТ-4 — искатель повреждений изоляции трубопроводов

Код товара: 59379
  • Искатель повреждений изоляции трубопроводов ИПИТ-4 Искатель повреждений изоляции трубопроводов ИПИТ-4 Искатель повреждений изоляции трубопроводов ИПИТ-4

    • Гарантия

      1 год

    • Артикул

      06560

    Назначение искателя повреждений изоляции трубопроводов ИПИТ-4:

    Искатель повреждений изоляции трубопроводов ИПИТ-4 позволяет проверять целостность изоляции, определять расположение подземных металлических трубопроводов и обнаруживать места сквозных повреждений изоляции с поверхности грунта в радиусе не более 0.5 м.

    Описание искателя повреждений изоляции трубопроводов ИПИТ-4:

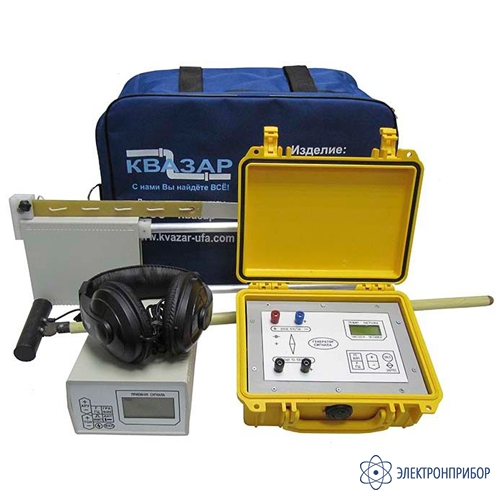

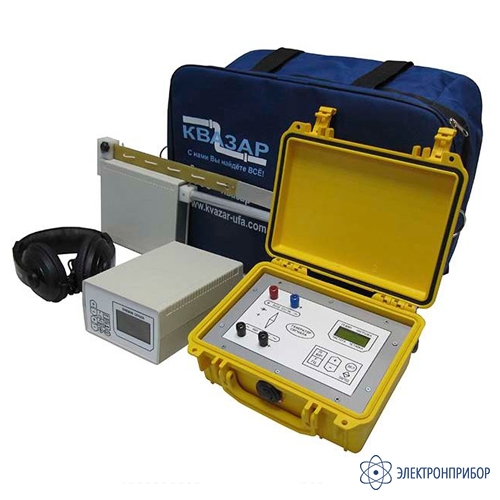

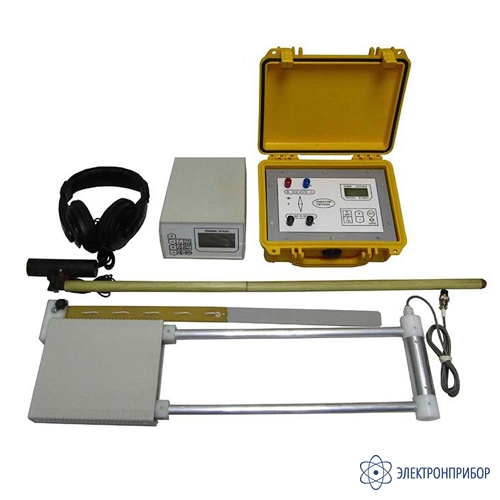

    Комплект ИПИТ-4 состоит из приемника и генератора сигнала.

    Приемник искателя может работать на нескольких фиксированных частотах с использованием генератора сигнала или использовать сигнал тока в трубе от станций катодной защиты. Приемник дополнительно имеет один специальный вход для подключения комбинированного датчика. Комбинированный датчик включает как электромагнитные антенны для определения расположения (трассировки) трубы, так и бесконтактный емкостной датчик для определения мест сквозных повреждений изоляции.

    Генератор сигналов искателя может работать как автономно от встроенного аккумулятора, так и от внешнего источника тока 12 В. Генератор позволяет подавать сигнал в трубу как контактно (через соединительные провода и заземлитель), так и бесконтактно (с использованием встроенной электромагнитной излучающей антенны).

    Комплект ИПИТ-4 выполнен в климатическом исполнении У1 по ГОСТ 15150-69 с диапазоном рабочих температур от -20 до +40 °С и возможностью размещения на открытом воздухе. Степень защиты от проникновения твердыми предметами, пыли и влаги соответствует IP53.

  • Технические характеристики:

    Параметр Значение
    Генератор
    Частота выходного сигнала переменного напряжения и тока, Гц 275±0,3
    1025±1
    5000±5
    Режимы генерации сигнала 1- Импульсный одночастотный с периодом повторения 1 с,
    2- импульсный с частотой 5 кГц на встроенную электромагнитную антенну,
    3- непрерывный одночастотный,
    4- многочастотный (все частоты с периодом повторения 1 с)
    Мощность в импульсе сигнала поддерживается автоматически при изменении нагрузки и устанавливается ступенчато на уровне, Вт 2 - 30
    Максимальное значение напряжение выходного сигнала, В, размах 200
    Выходного напряжение автоматически ограничивается на половину на холостом ходу (для повышения безопасности), В, амплитуда 50
    Генератор имеет встроенную электромагнитную антенну для излучения направленного электромагнитного поля на частоте сигнала, Гц 5000 (импульсы с периодом повторения 1 с)
    Генератор автоматически контролирует напряжение питания и заряд встроенного аккумулятора. Предусмотрена индикация параметров нагрузки выходной мощности, выходного напряжения, тока в нагрузке, сопротивления нагрузки
    Генератор имеет встроенный литиевый аккумулятор и автоматическое зарядное устройство с общей запасаемой энергией, Вт*ч при 20 °С 25
    Генератор может работать и заряжать встроенный аккумулятор от внешнего источника постоянного тока или аккумулятора с напряжением, В 11 - 15
    Габаритные размеры генератора, мм 250х200х120
    Масса, кг, не более 1,5
    Приемник
    Частоты селективного усиления, Гц 100
    275
    1025
    5000
    полоса (500-2000)
    Чувствительность частотах 275, 1025 и 5000 Гц, мкВ, не более 2
    На дисплей выводится временной график результатов измерений. Глубина выборки (памяти) измерений составляет, секунд 12, 25, 50
    Время непрерывной работы от встроенного аккумулятора без подзарядки при положительный рабочей температуре, час, не менее 20
    Габаритные размеры приемника, мм 140х90х200
    Масса приемника, кг, не более 0,7
    Габаритные размеры датчика комбинированного:
    - в сложенном состоянии, мм
    - в рабочем состоянии, мм
    600х200х50
    600х750х50
    Масса датчика комбинированного, кг, не более 0,8

  • Комплект поставки ИПИТ-4

    № Наименование Количество
    1 Генератор сигнала ИПИТ-4 1
    2 Штырь с гальванической связью (без изоляции) 1
    3 Клипса генератора с магнитом 1
    4 Провод генератора для подключения выхода генератора к трубе и заземлителю (5 м, 0,75 мм2, крючки) 2
    5 Сетевой адаптер питания для заряда встроенного аккумулятора генератора или приемника 12 В 500 мА со штекером 5,5*2,1 мм 2
    6 Приемник сигнала ИПИТ-4 1
    7 Датчик комбинированный для бесконтактного обследования изоляции и определения расположения трубопровода 1
    8 Телефоны головные 1
    9 Паспорт, техническое описание и руководство по эксплуатации 1

    Дополнительная комплектация ИПИТ-4:

    (Поставляется за отдельную плату)

    № Наименование Количество
    1 Антенна приемника электромагнитная 1
    2 Штыри изолированные для обследования изоляции 2
    3 Провод приемника для подключения штырей изолированных (1,5 м, 0,75 мм2, крючки) 2
    4 Провод приемника для подключения штырей изолированных (4 м, 0,75 мм2, крючки) 1
