ИР 2М, ИР2М, ИР-2 М, ИР-2М, ИР-2М,

Приборы контроля состояния изоляции и катодной защиты трубопроводов

ИР-2М "Менделеевец" (с дополнительным оборудованием) — измеритель-регистратор напряжений трёхканальный

Код товара: 74646
  • 76557-19
    Является модификацией ИР-2М "Менделеевец"

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      76557-19 до 18.11.2024

    • Реестр промышленной продукции РФ

      5742\1\2021

    Сертификаты

    Назначение измерителя-регистратора напряжений трёхканального ИР-2М  "Менделеевец":

    Регистратор ИР-2М  "Менделеевец" предназначен для измерения и регистрации параметров электрохимической защиты и блуждающих токов.

    Регистратор обеспечивает:

    • измерение напряжения постоянного тока на 3 каналах (режим регистратора);
    • измерение поляризационного потенциала (режим ИПП);
    • запись значений измеренных напряжений во внутреннюю энергонезависимую память с программируемой частотой;
    • гальваническую развязку третьего канала;
    • возможность привязки измерений ко времени и координатам в системе ГЛОНАСС/GPS (через коммуникатор/смартфон);
    • автономную работу в течение 2 суток с питанием от встроенного аккумулятора;
    • работу от внешнего источника питания напряжением 5 В.

    Описание измерителя-регистратора напряжений трёхканального ИР-2М  "Менделеевец":

    Регистратор имеет компактные размеры, которые позволяют разместить его практически в любом месте, например, внутри стойки КИП. Корпус прибора обеспечивает степень защиты от внешних воздействий IP65 по ГОСТ 14254.

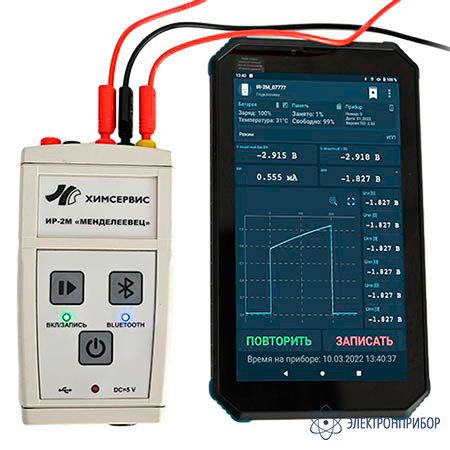

    Корпус прибора оснащен клеммами для подключения к измеряемой цепи, разъемами USB и питания (зарядки), а также блоком из трех кнопок: - включение/отключение устройства, - включение/отключение Bluetooth, - старт/стоп измерений. Регистратор ИР-2М оснащен модулем Bluetooth, который обеспечивает беспроводной обмен информацией со смартфонами на базе Android. Это позволяет осуществлять управление, настройку и контроль работы регистратора с телефона.

    Стандартное программное обеспечение измерителя-регистратора напряжений трёхканального ИР-2М  "Менделеевец":

    Для работы с регистратором ИР-2М можно использовать следующее ПО:

    • мобильное приложение (Android) - для управления, настройки и оперативного контроля работы регистратора;
    • программа обработки данных ИР-2М - для переноса данных на ПК и дальнейшей обработки;
    • универсальная программа обработки данных - для переноса данных на ПК и дальнейшей обработки.

    Мобильное приложение «ИР-2М Менделеевец» отображает текущие значения напряжений и позволяет настроить параметры регистрации.

    Приложение бесплатное, доступно для установки на GooglePlay. Также можно скачать установочный файл apk в Центре загрузок - в разделе "Программное обеспечение".

    Регистратор обеспечивает подключение к персональному компьютеру через интерфейс USB для отображения значений измеренных напряжений, настройки параметров регистрации, передачи записанных данных из внутренней энергонезависимой памяти на персональный компьютер.

    Описание комплекта с дополнительным оборудованием:

    Для более комфортного и эффективного использования регистратора предлагаем комплект ИР-2М с дополнительным оборудованием.

    Кроме регистратора вы получаете смартфон, двусторонний чехол с защитой от осадков и специальное программное обеспечение.

    Чехол изготавливается спецально для ИР-2М по размерам регистратора и позволяет одновременно разместить смартфон и регистратор. C чехлом можно не беспокоиться за сохранность оборудования при любой погоде.

    Специальное ПО является важной составляющей данного комплекта, так как обеспечивает создание файлов отчетов по измерениям необходимого формата. На данный момент разрабатывается специальное ПО по требованиям ПАО «Транснефть».

    Возможна разработка специального программного обеспечения для других организаций, которое позволит вам получать готовые файлы данных по требуемой форме.

    Типовые схемы подключения измерителя-регистратора напряжений трёхканального ИР-2М  "Менделеевец":

  • Технические характеристики измерителя-регистратора напряжений трёхканального ИР-2М  "Менделеевец":

    Параметр Значение
    Количество каналов измерений 3
    Диапазон измерения:
    - 1 канал, В
    - 2 канал, В
    - 3 канал, мВ
    ±1; ±10; ±100;
    ±1; ±10;
    ±100; ±1000
    Периоды записи измеренных напряжений 0,25; 0,5; 1; 2; 5; 10;
    20; 30 секунд;
    1; 2; 10; 30; 60 минут
    Входное сопротивление, МОм, не менее:
    - все каналы, кроме предела 100 В на первом канале
    - первый канал на пределе 100 В
    400
    10
    Питание регистратора Li-Pol аккумулятор
    Время автономной работы, ч, не менее 48
    Объем внутренней энергонезависимой памяти, Мбайт 16
    Габаритные размеры регистратора (длина х ширина х высота), мм,
    не более    		 140 х 80 х 30
    Масса регистратора, кг, не более 0,25
    Диапазон рабочих температур, °С -20 ... +55
    Срок службы, лет, не менее 5

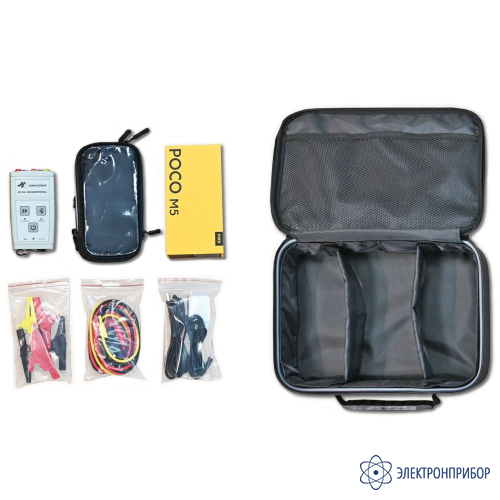

  • Комплект поставки ИР-2М "Менделеевец" (с дополнительным оборудованием)

    № Наименование Количество
    1 Измеритель-регистратор напряжений трёхканальный ИР-2М «Менделеевец» 1
    2 Коммуникатор на базе Android 1
    3 Сетевой адаптер 1
    4 Кабель для зарядки 1
    5 Кабель USB (для связи с ПК) 1
    6 Комплект измерительных проводов длиной 1 м (один жёлтый, по два красных и черных) 1
    7 Комплект зажимов, состоящий из одного жёлтого, двух красных и двух черных зажимов типа «крокодил» 1
    8 Стандартное программное обеспечение 1
    9 Специальное программное обеспечение 1
    10 Руководство по эксплуатации (ХИМС.01.057 РЭ) 1
    11 Свидетельство о поверке 1
    12 Чехол двусторонний с защитой от осадков для размещения регистратора и коммуникатора 1
    13 Сумка для транспортировки 1

  • Модификации ИР-2М "Менделеевец"

    Подберите модификацию по параметрам

    Смартфон, чехол и специальное ПО в комплекте
    Очистить

  • Файлы для ИР-2М "Менделеевец" (с дополнительным оборудованием)

  • Видео для ИР-2М "Менделеевец" (с дополнительным оборудованием)

    • Обзор ИР-2М "Менделеевец"

Файлы для ИР-2М "Менделеевец" (с дополнительным оборудованием)
