Приборы контроля состояния изоляции и катодной защиты трубопроводов

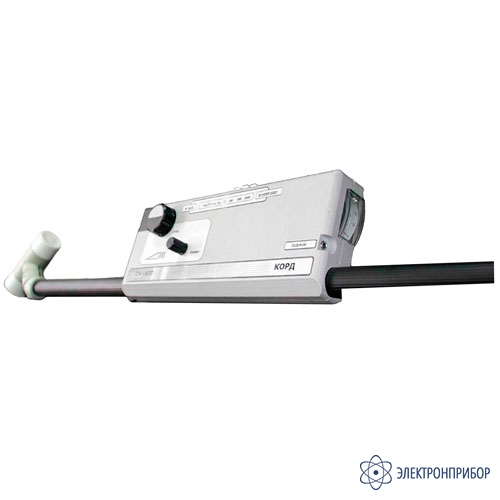

КОРД-1 — трассоискатель

Код товара: 26506

    • Гарантия

      1 год

    Назначение трассоискателя КОРД-1:

    КОРД-1 - индикатор (трассоискатель) распределения защитного катодного тока на металлических подземных коммуникациях по напряженности электромагнитного поля. Приёмник КОРД-1 является второй модификацией приёмника СУ-КРТ и отличается только конструктивным исполнением. В остальном, полностью повторяет функции СУ-КРТ.

    Особенности трассоискателя КОРД-1:

    Основное назначение прибора - проверка состояния пассивной и активной защиты газопроводов посредством бесконтактного непрерывного обследования контура тока, генерируемого защитными установками.

    На каждом участке цепи нарушения выявляются по утечкам тока через повреждения изоляционных покрытий и изолирующих фланцевых соединений, а на анодном - по отсутствию тока на электродах с прокорродировавшей обвязкой.

    С помощью индикатора могут быть определены зоны влияния блуждающих токов от трамвайных сетей и выявлены находящиеся в электромагнитном поле токов промышленной частоты участки газопроводов.

    Индикатор может быть использован как трассоискатель высокой точности для определения всех типов подземных коммуникаций: газопроводов, силовых кабелей промышленной частоты, подземных фидеров трамвайно-троллейбусных сетей.

    При отсутствии наложенного электромагнитного поля индикатор может быть использован совместно с переносными генераторами типа ТПК, ВТР, АНПИ и другими по контрольному току частотой 1000 Гц.

  • Технические характеристики трассоискателя КОРД-1:

    Параметр Значения
    Чувствительность приемника, не хуже, мкВ 2,5
    Частота настройки фильтров, Гц 50, 100, 300, 1000
    Полоса пропускания фильтров на уровне 0,7, % 10
    Неравномерность коэффициента усиления (Кус) по частотам, не более, % 10
    Вид питания автономный
    Напряжение источника питания, В 9
    Время непрерывной работы, не менее, ч 48
    Масса, не более, кг 1,0
    Габаритные размеры, не более, мм 750х110х50
    Условия эксплуатации: температура окружающего воздуха, °C от минус 20 до плюс 50
    Влажность воздуха, не более, % 95

  • Комплект поставки КОРД-1

    № Наименование Количество
    1 Индикатор КОРД–1 1
    2 Элементы питания типа «КРОНА» 1
    3 Датчик индуктивный 1
    4 Наушники, комплект 1
    5 Руководство по эксплуатации 1
