КШ-30-12 — шкаф клеммный

Код товара: 67568
  • Шкаф клеммный КШ-30-12 Шкаф клеммный КШ-30-12 Шкаф клеммный КШ-30-12 Шкаф клеммный КШ-30-12
    2 варианта исполнения

    • Гарантия

      1 год

    Сертификаты

    Назначение шкафа клеммного КШ-30-12:

    Шкаф клеммный анодной дренажной цепи катодной защиты днищ резервуаров КШ-30-12 предназначен для создания анодного электрохимического поля под днищем резервуара и контроля параметров электрохимической защиты.

    Также в шкафу клеммном производится подключение измерительных проводников электродов сравнения длительного действия и датчиков скорости коррозии.

    Шкаф КШ-30-12 изготавливается в климатическом исполнении УХЛ категории размещения 1 и предназначен для установки на открытом воздухе (группа УХЛ 1 по ГОСТ 15150-69). Степень защиты IP34 и IP65 по ГОСТ 14254-96. КШ производится по АШНП.426431.090 ТУ.

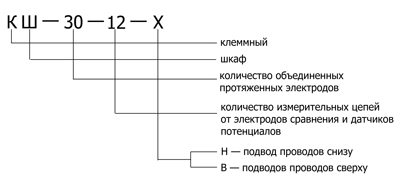

    Структура условного обозначения КШ

    Шкаф клемный КШ-30-12 поставляется в двух модификациях, отличающихся степенью защиты:

    - КШ-30-12 (IP34);
    - КШ-30-12 (IP65).

  • Технические характеристики шкафа клеммного КШ-30-12:

    Параметр Значение
    Количество подключаемых анодов, штук 30
    Максимальный ток одного анода, А 5
    Суммарный допустимый ток анодной цепи, А 75
    Количество измерительных цепей от электродов сравнения
    и датчиков потенциала, штук    		 12
    Максимальное сечение жил кабелей медных многопроволочных для подсоединения выводов от резервуара, минусовой и плюсовой клеммы СК3, мм2 35
    от анодов, мм2 16
    от электродов сравнения и контрольного кабеля, мм2 2,5
    Масса, кг Не более 45
    Габаритные размеры 650 х 300 х 1100

  • Комплект поставки КШ-30-12

    № Наименование Количество
    1 Шкаф клеммный КШ-30-12 в соответствующей модификации 1
    2 Ключ 1
    3 Паспорт КШ ПС 1
