Приборы контроля состояния изоляции и катодной защиты трубопроводов

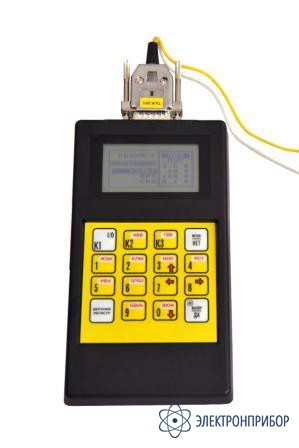

ПКО — прибор коррозионных обследований

Код товара: 43737
  • 24785-03

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      24785-03 до 19.09.2029

    Сертификаты

    Назначение прибора коррозионных обследований ПКО:

    Приборы для диагностики электрохимической защиты и коррозионных обследований ПКО ( далее – приборы ) предназначены для измерений напряжения и силы постоянного тока при определении электрических параметров и диагностики электрохимической защиты подзем - ных трубопроводов .

    Описание прибора коррозионных обследований ПКО:

    Принцип действия приборов основан на измерении постоянного напряжения входных сигналов . Входными сигналами являются : потенциал « труба – земля », ток вспомогательного электрода , поляризационный потенциал , выходное напряжение устройства катодной защиты , напряжение « шунта » устройства катодной защиты .

    В режиме цифрового мультиметра приборы измеряют постоянное напряжение и посто - янный ток , а при работе со встроенным прерывателем – поляризационный потенциал , ток поля - ризации вспомогательного электрода , потенциал « труба – земля ». Результаты измерений выво - дятся на встроенный жидкокристаллический ( ЖК ) индикатор . В режиме цифрового осцилло - графа приборы позволяют наблюдать на ЖК индикаторе осциллограмму потенциала « труба – земля ».

    Полученные данные хранятся во внутренней памяти приборов и могут быть переданы на ПЭВМ для дальнейшей обработки . Приборы осуществляют хранение в энергонезависимой па - мяти до 250 результатов измерений . Приборы обеспечивают возможность просмотра и обра - ботки результатов измерений на ПЭВМ , совместимую с IBM/PC. Выдача результатов измере - ний в ПЭВМ производится по протоколу X-MODEM.

  • Технические характеристики прибора коррозионных обследований ПКО:

    Параметр Значение
    Измерение поляризационного потенциала по методу вспомогательного электрода в диапазоне от минус 2,5 В до +2,5 В
    Измерение тока поляризации вспомогательного электрода в диапазоне от минус 5 мА до + 5 мА
    Измерение потенциала «труба-земля» в диапазонах от минус 2,5В до + 2,5 В и от минус 10 В до + 10 В
    Измерение выходного напряжения устройств катодной защиты в диапазоне от минус 100 В до + 100 В
    Измерение выходного тока устройств катодной защиты методом измерения напряжения на внешнем шунте от минус 0,1 В до +0,1 В
    Входное сопротивление для диапазонов измерений ±100 В, ±100 мВ, не менее 20кОм, для остальных диапазонов не менее 10 Мом
    Основная погрешность измерений не более 0,5 % в диапазонах ±2,5 В, ±10 В, и не более 1 % в диапазонах ± 100 мВ, ±100 В, ±5 мА
    Подавление помех от промышленной сети 220 В 50 Гц не хуже 40 дБ
    Питание прибора осуществляется от четырёх электрохимических элементов типоразмера АА (гальванических с номинальным напряжением 1,5 В или аккумуляторных с номинальным напряжением 1,2 В)
    Ток потребления прибора не превышает 20 мА в режиме измерения, 200 мкА в режиме хранения
    Продолжительность работы прибора в режиме 8 часов в сутки, не менее 1 недели, при использовании элементов питания емкостью не менее 1,2 Ач
    Электрические параметры прибора сохраняются при изменении напряжения питания от 3,0 до 6,0 В
    Рабочая температура от +1°С до +50°С
    Относительная влажность воздуха до 98% при температуре + 25°С
    Габаритные размеры прибора 190 х 100 х 44 мм
    Масса прибора не превышает 500 гр

  • Комплект поставки ПКО

    № Наименование Количество
    1 Прибор для диагностики электрохи - мической защиты и коррозионных об - следований ПКО 1
    2 Жгут ТАЖ 004 1
    3 Жгут ТАЖ 005 1
    4 Жгут ТАЖ 006 1
    5 Жгут ТАЖ 007 1
    6 Коммутатор К 1 1
    7 Зажим « крокодил » 3
    8 Руководство по эксплуатации 1
    9 Программа связи HYPER TERMINAL 1
    10 Методика поверки 1
    11 Свидетельство о поверке 1
    12 Укладка 1
