ПОИСК-01, ПОИСК 01, ПОИСК01

Приборы контроля состояния изоляции и катодной защиты трубопроводов

ПОИСК-01 — комплект приборов для оценки состояния изоляционного покрытия трубопровода и уровня его защищенности

Код товара: 43755
  • 26604-04

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      26604-04 до 13.11.2029

    Сертификаты

    Назначение комплекта приборов для оценки состояния изоляционного покрытия трубопровода и уровня его защищенности ПОИСК-01:

    Комплект приборов ПОИСК-01 предназначен для оценки состояния изоляционного покрытия трубопровода и оценки уровня его защищенности двумя способами:

    • проведение интенсивных измерений трехэлектродным методом;
    • проведение измерений потенциалов на КИК.

    Описание комплекта приборов для оценки состояния изоляционного покрытия трубопровода и уровня его защищенности ПОИСК-01:

    Анализатор потенциалов определяет величину потенциала и градиентов потенциала методом синхронного (асинхронного) прерывания токов катодной защиты. Наличие трех каналов измерения позволяет одновременно оценить:

    • потенциалы включения-отключения;
    • градиенты потенциалов (левого и правого)
    • расстояние от опорного контрольно-измерительного пункта. Измерения производятся с помощью медно-сульфатных электродов.

    Последующая обработка данных на ЭВМ, благодаря оригинальному алгоритму суперпозиции, позволяет оценить состояние катодной защиты и изоляционного покрытия подземного трубопровода.

  • Технические характеристики комплекта приборов для оценки состояния изоляционного покрытия трубопровода и уровня его защищенности ПОИСК-01:

    Параметр Значение
    Диапазон измерений потенциалов по каналу 1 от -10 до +10 В
    Диапазон измерений потенциалов по каналам 2 и 3 от -1,0 до +1,0 В
    Погрешность измерения в каждом из диапазонов не более 0,2 % от максимального значения диапазона
    Входное сопротивление анализатора потенциалов 10 МОм
    Коэффициент подавления помех нормального вида частотой 50 Гц при измерении постоянного напряжения не менее 40 дБ
    Количество результатов измерений защитных потенциалов (с коментариями) в энергонезависимой памяти не менее 2000
    Время хранения информации не менее 1 года
    Диапазон рабочих температур от +1°С до +50°С
    Относительная влажность до 98% при температуре +25°С
    Габаритные размеры анализатора 200 x 100 x 40 мм
    Масса анализатора не превышает 600 гр
    Питание анализатора осуществляется от четырех последовательно соединенных электрохимических элементов питания типоразмера АА гальванических с номинальным напряжением 1,5 В;
    аккумуляторных с номинальным напряжением 1,2 В

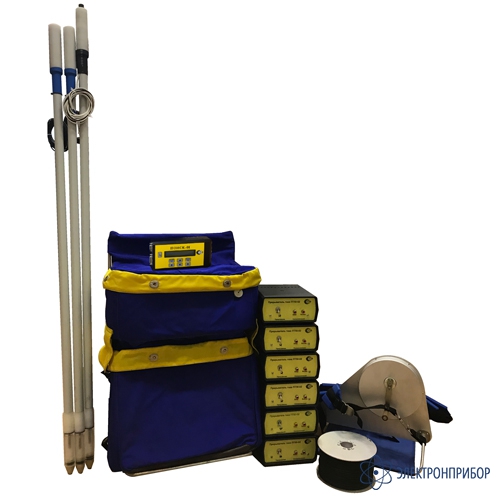

  • Комплект поставки ПОИСК-01

    № Наименование Количество
    1 Анализатор потенциалов ПОИСК-01 1
    2 Прерыватели тока устройств катодной защиты ПТ-50 6
    3 Измерительные электроды  3
    4 Рюкзак с устройством подачии провода 1
    5 Механизм намотки провода 1
    6 Руководство по эксплуатации 1
