РАД-256М, РАД 256М, РАД256М

Приборы контроля состояния изоляции и катодной защиты трубопроводов

РАД-256М — регистратор автономный долговременный

Код товара: 43756
  • 53400-13

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      53400-13 до 05.03.2028

    Назначение регистратора автономного долговременного РАД-256M:

    Регистраторы автономные РАД -256 М ( далее – регистраторы ) предназначены для измерений постоянного электрического напряжения .

    Описание регистратора автономного долговременного РАД-256M:

    Принцип действия регистраторов состоит в преобразовании входных сигналов постоянного напряжения по заданной пользователем программе с помощью аналого - цифрового преобразователя в двоичный цифровой код , регистрации цифровых отсчетов в запоминающем устройстве , накоплении и хранении результатов измерений во внутренней памяти с последующей передачей в ПЭВМ по каналу связи .

    Основное назначение регистраторов – измерение напряжения устройств катодной защиты , дренажной защиты с использованием шунта .

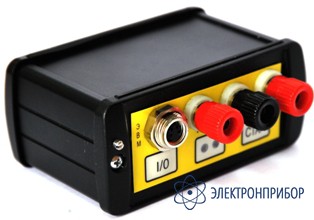

    Регистраторы выполнены в виде моноблока в металлическом корпусе и имеют два канала измерений . Регистраторы состоят из микроконтроллера , аналого - цифрового преобразователя , постоянного запоминающего устройства с программой работы в различных режимах , оперативного запоминающего устройства статического типа для хранения результатов измерений , таймера , интерфейса для обмена с ПЭВМ , индикатора состояния , элементов для подключения к внешним цепям измеряемых напряжений и ряда других узлов . Установка режимов работы регистратора производится с помощью ПЭВМ через последовательный порт RS-232. На лицевой панели регистратора расположены три клеммы и разъем miniDIN для подключения к ПЭВМ . На задней панели корпуса регистратора имеется батарейный отсек для размещения элементов питания .

    Питание регистраторов осуществляется от двух электрохимических элементов питания типоразмера АА (LR6 по стандарту IEC) с номинальным напряжением 1,5 В .

  • Технические характеристики регистратора автономного долговременного РАД-256M:

    Параметр Значение
    Число входных каналов 2
    Входное сопротивление , МОм , не менее 9
    Диапазоны измерений напряжения постоянного тока ( единица младшего разряда ), В от минус 100 до 100 (0,2)
    от минус 10 до 10 (0,02)
    от минус 1 до 1 (0,002)
    от минус 0,1 до 0,1 (0,0002)
    Пределы допускаемой основной абсолютной погрешности измерений напряжения , В ± (0,002 - Х + 2 - k), где Х – измеренное значение , k – единица младшего разряда
    Дополнительная погрешность измерений напряжения , обусловленная отклонением температуры окружающей среды от нормальной на каждые 10 ° С , не более 0,5 основной
    Коэффициент подавления помех нормального вида частотой 50 Гц , дБ , не менее 40
    Задаваемые периоды измерений напряжения , с 0,0003; 0,5; 1; 2; 5; 10; 20; 30; 60; 120
    Максимальное количество результатов измерений , хранимых в памяти регистратора 475200 для одного канала
    237600 ( пар измерений ) для двух каналов
    Напряжение питания , В от 1,7 до 3,3
    Ток потребления при номинальном напряжении питания (3,0 ± 0,1) В :
    - в режиме измерений , мА , не более
    - в режиме хранения , мА , не более
    20
    0,2
    Температура окружающего воздуха , ° С от минус 30 до 50
    Относительная влажность воздуха ( при 25 ° С ), % от 20 до 95
    А тмосферное давление , кПа от 84 до 106
    Габаритные размеры ( длина × ширина × высота ), мм , не более 80 × 90 × 40
    Масса , кг , не более 0,2
    Средняя наработка на отказ , ч , не менее 20000
    Средний срок службы , лет 5

  • Комплект поставки РАД-256М

    № Наименование Количество
    1 Регистратор автономный РАД -256 М 1
    2 Программа задания режимов работы и обработки результатов измерений RAD.exe 1
    3 Руководство по эксплуатации 1
    4 Инструкция 1
    5 Жгут ТАЖ -002 1
    6 Сумка 1
