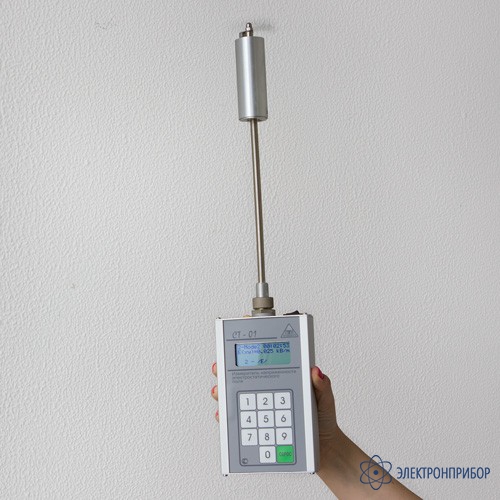

СТ-01 — универсальный измеритель напряженности и потенциала электростатического поля
Код товара: 25393-
-
Гарантия
2 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
17400-98 до 03.09.2029
-
Производитель

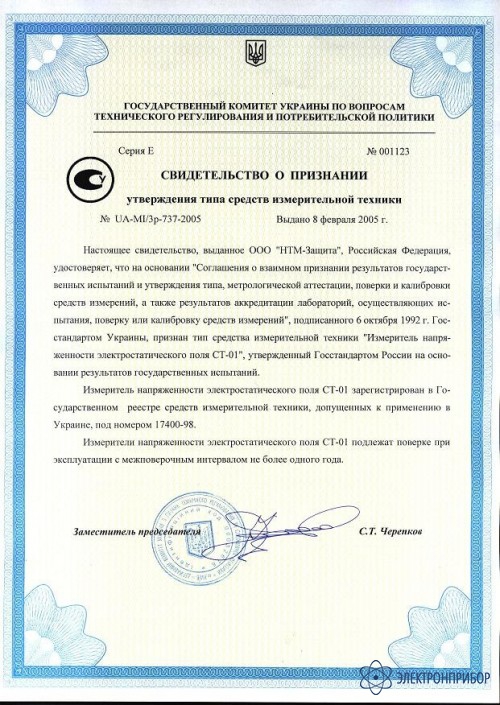

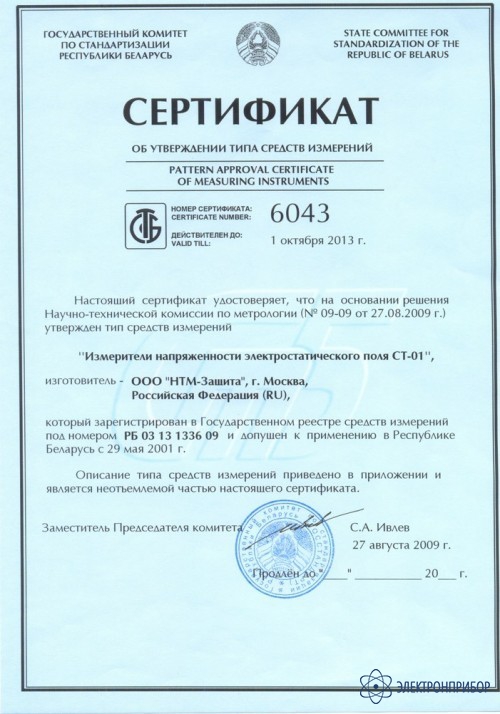

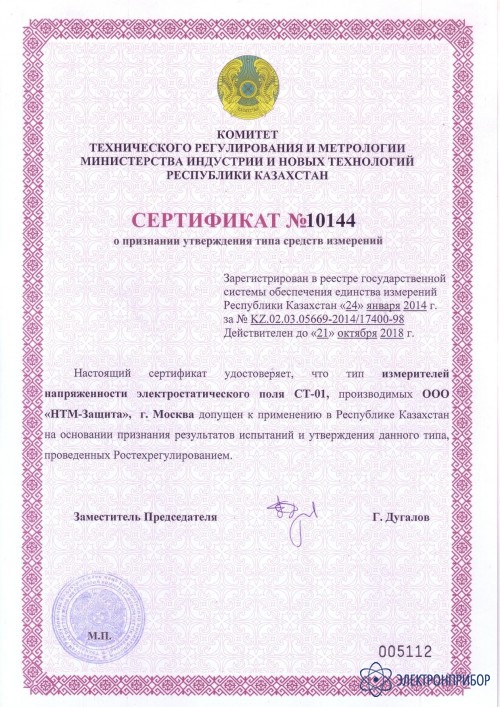

Сертификаты
Описание универсального измерителя напряженности и потенциала электростатического поля СТ-01:

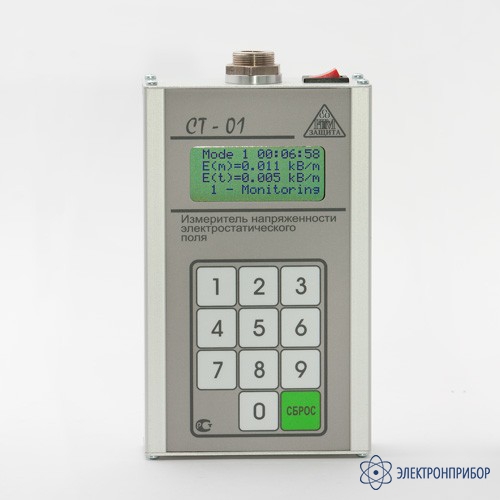

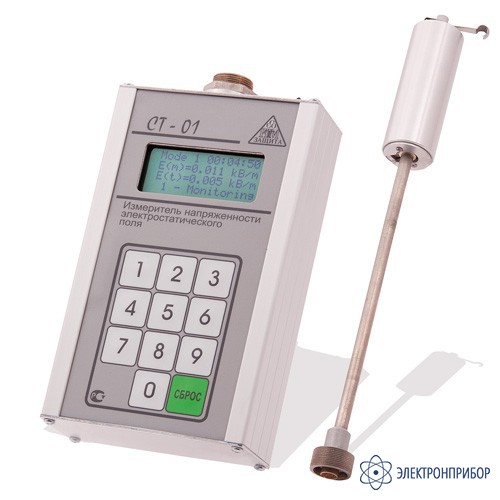

Измеритель состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.
Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.
Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.
Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (Аккумуляторная батарея 6В).
Особенности универсального измерителя напряженности и потенциала электростатического поля СТ-01:
- Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
- С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
- Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».
-
-
Технические характеристики универсального измерителя напряженности и потенциала электростатического поля СТ-01:
Параметр Значение Диапазон измерения напряженности электростатического поля от 0,3 до 180 кВ/м Диапазон измерения электростатического потенциала экрана видеодисплея от 0,1 до 15 кВ Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля ±15 % Габариты преобразователя напряженности электростатического поля 320 х 32 х 32 мм Габариты блока управления и индикации 170 х 105 х 42 мм Масса измерителя с аккумуляторами 1,1 кг Мощность, потребляемая от батареи питания не более 0,6 Вт Среднее время наработки на отказ не менее 1000 ч -
Комплект поставки СТ-01
№ Наименование Количество 1 Преобразователь напряженности электростатического поля 1 2 Блок управления и индикации 1 3 Измерительная пластина в форме диска 1 4 Блок питания 1 5 Аккумулятор 1 6 Комплект укладки 1 7 Руководство по эксплуатации 1 8 Паспорт 1 -
