ЗПГВ — зонд погружаемый высокотемпературный L=2500 мм

Код товара: 22814

  • Назначение ЗПГВ:

    Зонд погружаемый высокотемпературный (ЗПГВ) предназначен для измерения температуры расплавов металлов в диапазоне +600 °С…+1800 °С. В комплекте с ТК-5.09 зонд обеспечивает быстрое и точное измерение температуры жидких металлов в различных металлургических агрегатах: ковшах, кристаллизаторах, изложницах и прочих емкостях. Время измерения, как правило, не превышает 3 c.

    Для работы используются одноразовые термопары типа ППР (В). Измерительная система включает Зонд ЗПГВ, на который надевается картонный сменный блок с чувствительной головкой, в которой размещена собственно платинородиевая термопара, показывающий прибор – термометр контактный ТК-5.09, предназначенный для измерения и обработки генерируемой термопарой т.э.д.с., и внешний (Сu-Сu) компенсационный кабель, соединяющий жезл с показывающим прибором.

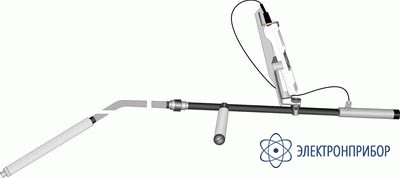

    Новая модификация предполагает крепление термометра на самом стержне зонда, при этом термометр со стороны расплава закрыт защитным экраном во избежание попадания на него брызг раскаленного металла. Имеются рукоятки для удобного удержания зонда при погружении в расплав. В собранном состоянии длина зонда 2,5 метра, при транспортировке зонд складывается по длине в 2 раза.

  • Технические характеристики ЗПГВ:

    тип В (Pt 30%Rh/ Pt 6% Rh)
    Точность измерения 0... +3 ° С при 1554 °С
    Время измерения 3 - 6 сек
    Максимальное время погружения сменного блока в ванну 7 сек при 1650 °С
    Диаметр картонной трубки сменного блока
    - внутренний
    - внешний
    18 мм
    29,9 мм

    • Термопара закрыта шлакозащитным колпачком. Картонная трубка сменного блока имеет длину 1000 мм.
    • Условия хранения: рекомендуется хранить в сухих помещениях.
    • Использование термопары не требует специальных навыков: достаточно лишь надеть сменный блок на зонд и погрузить его в жидкий металл. Вторичный прибор автоматически проверит замкнутость измерительной цепи.

  • Комплект поставки ЗПГВ

    № Наименование Количество
    1. Зонд погружаемый высокотемпературный L=2500 мм ЗПГВ 1

  • Совместимость с ЗПГВ
