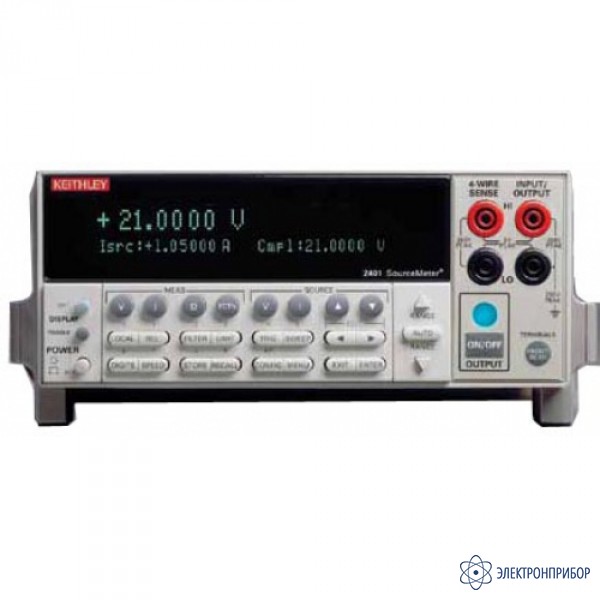

2401 — калибратор-мультиметр (источник-измеритель)

Код товара: 26970
    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49332-12 до 09.02.2027

    • Производитель

      Keithley, США

    Описание калибратора-мультиметра Keithley 2401:

    Источники/измерители Keithley SourceMeter 2400 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:

    • Высокостабильный малошумящий программируемый источник питания с режимом электронной нагрузки;
    • Прецизионный 5 ½ - разрядный мультиметр;
    • Генератор тока (TrueRMS).

    Особенности калибратора-мультиметра Keithley 2401:

    • Количество каналов - 1
    • 4-х квадрантная рабочая область (генерация тока/напряжения или работа в режиме нагрузки)
    • Широкий диапазон генерации и измерений
    • Прецизионная точность измерения/установки. Базовая погрешность 0,012%
    • Возможности развертки генерации/измерения (линейные и логарифмические ступенчатые развертки, пользовательская развертка по списку)
    • Возможность сохранения в памяти пользовательского списка для тестирования (до 100 точек)
    • Сохранение показаний и установок. Память на 5000 значений при 5 ½ - разрядов (2 буфера по 2500 точек) и семь настроек (пять пользовательских настроек, заводская настройка по умолчанию, *RST (установка по умолчанию на 0)
    • 6-проводное измерение сопротивления с помощью программируемого источника тока или источника напряжения с V или I зажимом
    • Высокая скорость проведения операций. При 5 ½ - разрядах до 2030 измерений во внутреннюю память и 1754 измерения в GPIB
    • Встроенный компаратор для быстрого проведения тестирования "годен/негоден" (до 12 стадий предельных испытаний)
    • Цифровой порт ввода/вывода для обеспечения операций сортировки по контейнерам или состыковки с манипулятором электронных компонентов.
    • Одновременные измерения с использованием дистанционного интерфейса.
    • 3 скорости измерения: высокая, средняя, нормальная
    • Калибровка при закрытом кожухе. Прибор может быть прокалиброван либо с лицевой панели, либо посредством дистанционного интерфейса
    • Состыковка по схеме запуска с коммутационной аппаратурой Keithley серии 7000
    • Программное обеспечение LabTracer 2.0 (Freeware) графическим интерфейсом
  • Характеристики источника/измерителя Keithley 2401 по напряжению

    Точность в режиме локального и дистанционного управления

    Диапазон Программное разрешение

    Точность* источника ±(% от шкалы + В)

    Разрешение измерения Точность* измерителя ±(% от шкалы + В) Максимальные значения
    200.000 мВ 5 мкВ 0,02% + 600 мкВ 1 мкВ 0,012% + 300 мкВ ±21 В @ ±1,05 А
    2.00000 В 50 мкВ 0,02% + 600 мкВ 10 мкВ 0,012% + 300 мкВ
    20.0000 В 500 мкВ 0,02% + 2,4 мВ 100 мкВ 0,015% + 1,5 мВ

    * Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

    Характеристики источника/измерителя Keithley 2401 по току

    Точность в режиме локального и дистанционного управления

    Диапазон Программное разрешение Точность* источника ±(% от шкалы + А) Разрешение измерения Точность* измерителя ±(% от шкалы + А) Максимальные значения
    1.00000 мкА 50 пА 0,035% + 600 пА 10 пА 0,029% + 300 пА ±1,05 А @  ±21 В
    10.0000 мкА 500 пА 0,033% + 2 нА 100 пА 0,027% + 700 пА
    100.000 мкА 5 нА 0,031% + 20 нА 1 нА 0,025% + 6 нА
    1.00000 мА 50 нА 0,034% + 200 нА 10 нА 0,027% + 60 нА
    10.0000 мА 500 нА 0,045% + 2 мкА 100 нА 0,035% + 600 пА
    100.000 мА  5 мкА 0,066% + 20 мкА 1 мкА 0,055% + 6 мкА
    1.00000 А 50 мкА 0,27% + 900 мкА 10 мкА 0,22% + 570 мкА

    * Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

    Измерение сопротивления

    Локальные и дистанционные датчики

    Диапазон Стандартное разрешение Тестовый ток Номинальная точность ±(% от шкалы + Ом) Повышенная точность % от шкалы + Ом)
    <0.20000 Ом --- --- Iacc ист + Vacc изм Iacc ист + Vacc изм
    2.00000 Ом 10 мкОм --- Iacc ист + Vacc изм Iacc ист + Vacc изм
    20.0000 Ом 100 мкОм 100 мА 0,10% + 0,003 Ом 0,07% + 0,001 Ом
    200.000 Ом 1 мОм 10 мА 0,08% + 0,03 Ом 0,05% + 0,01 Ом
    2.00000 кОм 10 мОм 1 мА 0,07% + 0,3 Ом 0,05% + 0,1 Ом
    20.0000 кОм 100 мОм 100 мкА 0,06% + 3 Ом 0,04% + 1 Ом
    200.000 кОм 1 Ом 10 мкА 0,07% + 30 Ом 0,05% + 10 Ом
    2.00000 МОм 10 Ом 1 мкА 0,11% + 300 Ом 0,05% + 100 Ом
    20.0000 МОм 100 Ом 1 мкА 0,11% + 1 кОм 0,05% + 500 Ом
    200.000 МОм 1 кОм 100 нА 0,66% + 10 кОм 0,35% + 5 кОм
    > 200.000 МОм --- --- Iacc ист + Vacc изм Iacc ист + Vacc изм

    * Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

    Общие характеристики калибратора-мультиметра Keithley 2401:

    • Входной импеданс >10 ГОм
    • Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link
    • Напряжение питания: 100В-240В; 50/60Гц
    • Максимальная потребляемая мощность: 190 Вт
    • Размеры: 89х213х370 мм
    • Вес: 3,21 кг
  • Комплект поставки 2401

    Наименование Количество
    Измерительные провода 8605 1
    Калибратор-мультиметр 2401 1

    Доплнительная комплектация

    Наименование Цена
    1754 - универсальный комплект проводов с наконечниками (10 предметов) По запросу
    2499-DIGIO - расширительный модуль цифрового ввода/вывода По запросу
    4288-1 - комплект для монтажа в стойку одного прибора По запросу
    4288-2 - комплект для монтажа в стойку двух приборов По запросу
    5804 - комплект пробников Кельвина с наконечниками По запросу
    5805 - комплект подпружиненных пробников Кельвина, 0.9м По запросу
    5806 - комплект пробников Кельвина с зажимами-крокодилами По запросу
    7001 - система коммутации, 2 слота По запросу
    7002 - система коммутации, 10 слотов По запросу
    7007-1 - экранированный GPIB кабель, 1м По запросу
    7007-2 - экранированный GPIB кабель, 2м По запросу
    7019 - модуль коммутации для 6-ти проводного измерения сопротивления По запросу
    8501-1 - кабель Trigger-Link, 1м По запросу
    8501-2 - кабель Trigger-Link, 2м По запросу
    8502 - адаптер Trigger-Link на BNC По запросу
    8503 - кабель Trigger-Link 1 м, DIN - двойной BNC По запросу
    8505 - адаптер Trigger-Link Y-DIN "папа" на 2 "мама" По запросу
    8607 - комплект из 2-х кабелей длиной 1м, 1000 В, разъем типа "банан" По запросу
    CA-18-1 - комплект экранированных кабелей длиной 1,2м, 2 разъема типа "банан" По запросу
    KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI KUSB-488B - адаптер интерфейса USB в IEE-488 (GPIB) По запросу
