Мультиметры лабораторные

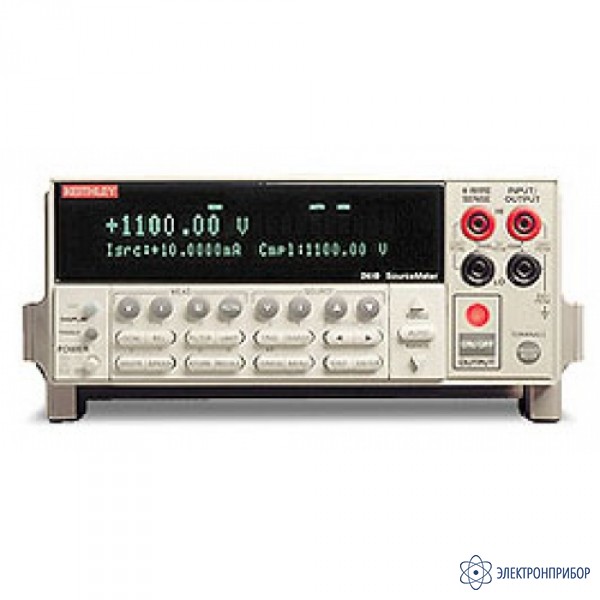

2410 — калибратор-мультимер (источник-измеритель)

Код товара: 27714
  • 75243-19

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75243-19 до 03.06.2024

    • Производитель

      Keithley, США

    Особенности калибратора-мультимера (источника-измерителя) 2410:

    Источники/измерители Keithley SourceMeter 2410 представляют собой одноканальные комбинированные приборы, объединяющие в одном корпусе:

    • Высокостабильный малошумящий программируемый источник питания с режимом электронной нагрузки
    • Прецизионный 5 ½ - разрядный мультиметр
    • Генератор тока (TrueRMS)
    • Генератор мощных токовых импульсов (только в моделях 2430)

    • Количество каналов - 1
    • 4-х квадрантная рабочая область (генерация тока/напряжения или работа в режиме нагрузки)
    • Широкий диапазон генерации и измерений: 10 пА…10 А, 1 мкВ…1100 В, 20 Вт…1000 Вт
    • Прецизионная точность измерения/установки. Базовая погрешность 0,012% при 5 Ѕ - разрядном разрешении
    • Генерация мощного токового импульса до 10,5 А/1000 Вт (модель 2430)
    • Возможности развертки генерации/измерения (линейные и логарифмические ступенчатые развертки, пользовательская развертка по списку)
    • Возможность сохранения в памяти пользовательского списка для тестирования (до 100 точек)
    • Сохранение показаний и установок. Память на 5000 значений при 5 Ѕ - разрядов (2 буфера по 2500 точек) и семь настроек (пять пользовательских настроек, заводская настройка по умолчанию, *RST (установка по умолчанию на 0)
    • 6-проводное измерение сопротивления с помощью программируемого источника тока или источника напряжения с V или I зажимом
    • Высокая скорость проведения операций. При 4 Ѕ - разрядах до 2030 измерений во внутреннюю память и 1754 измерения в GPIB
    • Встроенный компаратор для быстрого проведения тестирования "годен/негоден" (до 12 стадий предельных испытаний)
    • Цифровой порт ввода/вывода для обеспечения операций сортировки по контейнерам или состыковки с манипулятором электронных компонентов.
    • Одновременные измерения с использованием дистанционного интерфейса.
    • Математические выражения. Пять встроенных, до пяти определяемых пользователем (только шина).
    • 3 скорости измерения: высокая, средняя, нормальная
    • Калибровка при закрытом кожухе. Прибор может быть прокалиброван либо с лицевой панели, либо посредством дистанционного интерфейса
    • Состыковка по схеме запуска с коммутационной аппаратурой Keithley серии 7000
    • Программное обеспечение LabTracer 2.0 (Freeware) графическим интерфейсом позволяет подключать и конфигурировать 8 источников/измерителей серий 2600 и 2400

  • Технические характеристики калибратора-мультимера (источника-измерителя) 2410:

    Характеристики источника/измерителя по напряжению

    Точность в режиме локального и дистанционного управления

    Диапазон Программное
    разрешение    		 Точность*
    источника
    ±(% от шкалы + В)    		 Разрешение
    измерения    		 Точность*
    измерителя
    ±(% от шкалы + В)    		 Максимальные
    значения
    200.000 мВ 5 мкВ 0,02% + 600 мкВ 1 мкВ/td> 0,012% + 300 мкВ ±21 В @ ±1,05 А
    ±1100 В @ ±21 мА
    2.00000 В 50 мкВ 0,02% + 600 мкВ 10 мкВ 0,012% + 300 мкВ
    20.0000 В 500 мкВ 0,02% + 2,4 мВ 100 мкВ 0,015% + 1 мВ
    1000.00 В 50 мВ 0,02% + 100 мВ 10 мВ 0,015% + 50 мВ

    * Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

    Характеристики источника/измерителя по току

    Точность в режиме локального и дистанционного управления

    Диапазон Программное
    разрешение    		 Точность*
    источника
    ±(% от шкалы + А)    		 Разрешение
    измерения    		 Точность*
    измерителя
    ±(% от шкалы + А)    		 Максимальные
    значения
    1.00000 мкА 50 пА 0,035% + 600 пА 10 пА 0,029% + 300 пА ±1,05 А @ ±21 В
    ±21 мА @ ±1100 В
    10.0000 мкА 500 пА 0,033% + 2 нА 100 пА 0,027% + 700 пА
    100.000 мкА 5 нА 0,031% + 20 нА 1 нА 0,025% + 6 нА
    1.00000 мА 50 нА 0,034% + 200 нА 10 нА 0,027% + 60 нА
    10.0000 мА 500 нА 0,045% + 4 мкА 100 нА 0,035% + 600 пА
    100.000 мА 5 мкА 0,066% + 20 мкА 1 мкА 0,055% + 6 мкА
    1.00000 А 50 мкА 0,27% + 900 мкА 10 мкА 0,22% + 570 мкА

    * Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

    Измерение сопротивления

    Локальные и дистанционные датчики

    Диапазон Стандартное
    разрешение    		 Тестовый
    ток    		 Номинальная
    точность
    ±(% от шкалы + Ом)
    <0.200 Ом --- --- Iacc ист + Vacc изм
    2.00000 Ом 10 мкОм --- Iacc ист + Vacc изм
    20.0000 Ом 100 мкОм 100 мА 0,11% + 0,006 Ом
    200.000 Ом 1 мОм 10 мА 0,09% + 0,1 Ом
    2.00000 кОм 10 мОм 1 мА 0,08% + 0,6 Ом
    20.0000 кОм 100 мОм 100 мкА 0,07% + 6 Ом
    200.000 кОм 1 Ом 10 мкА 0,07% + 60 Ом
    2.00000 МОм 10 Ом 1 мкА 0,12% + 600 Ом
    20.0000 МОм 100 Ом 1 мкА 0,12% + 2,4 кОм
    200.000 МОм 1 кОм 100 нА 0,66% + 24 кОм
    > 200.000 МОм --- --- Iacc ист + Vacc изм

    * Точность источника и измерителя указана за 1 год и при температуре 23°C ±5°C

    • Скорость проверки: 350 мкс

    Общие характеристики калибратора-мультимера (источника-измерителя) 2410:

    • Входной импеданс >10 ГОм
    • Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link, цифровой интерфейс ввода/вывода
    • Напряжение питания: 100В-240В; 50/60Гц
    • Максимальная потребляемая мощность: 210 Вт
    • Размеры: 89х213х370 мм
    • Вес: 3,21 кг

  • Комплект поставки 2410

    Наименование Количество
    Калибратор-мультимер (источник-измеритель) 1
    Измерительные провода 1

    Доплнительная комплектация

    Наименование Цена
    адаптер Trigger-Link Y-DIN "папа" на 2 "мама" По запросу
    адаптер Trigger-Link на BNC По запросу
    адаптер интерфейса USB в IEE-488 (GPIB) По запросу
    интерфейсный модуль IEE-488 для шины PCI По запросу
    кабель Trigger-Link 1 м, DIN - двойной BNC По запросу
    кабель Trigger-Link, 1м По запросу
    кабель Trigger-Link, 2м По запросу
    комплект для монтажа в стойку двух приборов По запросу
    комплект из 2-х кабелей длиной 1м, 1000 В, разъем типа "банан" По запросу
    комплект подпружиненных пробников Кельвина, 0.9м По запросу
    комплект пробников Кельвина с зажимами-крокодилами По запросу
    комплект пробников Кельвина с наконечниками По запросу
    комплект экранированных кабелей длиной 1,2м, 2 разъема типа "банан" По запросу
    контроллер интерфейса IEE-488 для шины PCI По запросу
    модуль коммутации для 6-ти проводного измерения сопротивления По запросу
    модуль коммутации для больших токов По запросу
    расширительный модуль цифрового ввода/вывода По запросу
    система коммутации, 10 слотов По запросу
    система коммутации, 2 слота По запросу
    универсальный комплект проводов с наконечниками (10 предметов) По запросу
    экранированный GPIB кабель, 1м По запросу
    экранированный GPIB кабель, 2м По запросу
