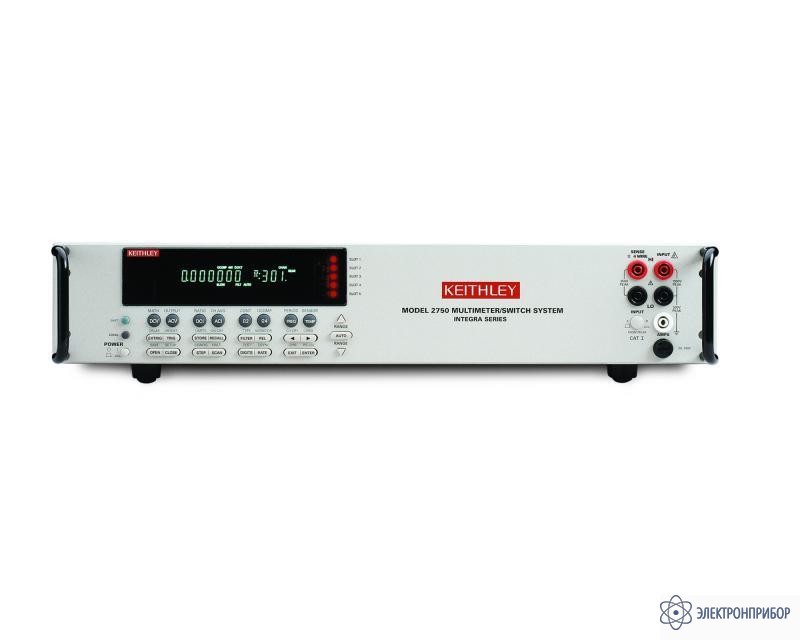

2750/E — мультиметр

Код товара: 28823
  • 25788-08

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25788-08 до 28.11.2018

    • Производитель

      Keithley, США

    Функции мультиметра 2750/E:

    Мультиметр 2750/E объъединяет функции цифрового мультиметра, регистратора и коммутатора данных; обладает высокой точностью измерений, высокой разрешающей способностью и чувствительностью, в сочетании с высокой производительностью.

    Особенности мультиметра 2750/E:

    • Фактическая разрешающая способность - 6½ разряда
    • 22-битный АЦП
    • Возможность подключения 12 разновидностей встраиваемых коммутационных модулей
    • Расширяемость до 200 дифференциальных каналов
    • Высокая скорость измерений и коммутации
    • Большой выбор измерительных функций
    • Драйверы LabVIEW, LabWindows/CVI, Visual Basic, C/C++
    • Многофункциональный дисплей
    • Программное обеспечение ExcelLINX-1A для регистрации данных

  • Технические характеристики мультиметра 2750/E:

    Базовый блок 2700 2701 2750
    Количество дифференциальных каналов 80 80 200
    Количество узлов в коммутационной матрицы 96 96 240
    Наилучшее разрешение по сопротивлению 100 мкОм 100 мкОм 1 мкОм
    Измерение сопротивления в "сухом" режиме - - •
    Количество слотов для модулей расширения 2 2 5
    Буферная память 55 000 значений 450 000 значений 110 000 значений
    Монтажный размер (19" стойка) 1/2 размера 1/2 размера полный размер
    Интерфейс GPIB, RS-232 Ethernet, RS-232 GPIB, RS-232
    Скорость сканирования (память) 180 каналов/сек 500 каналов/сек 230 каналов/сек
    Скорость сканирования (шина) 145 каналов/сек 440 каналов/сек 210 каналов/сек
    Макс. частота сканирования канала при внутреннем запуске 2000 опер./сек 2800 опер./сек 2000 опер./сек
    Макс. частота сканирования канала при внешнем запуске 375 опер./сек 2000 опер./сек 375 опер./сек

    Измерение постоянного напряжения

    Диапазон Разрешение Входной импеданс Точность 23°C ±5°C
    ±(ppm показания + ppm диапазона)
    24 часа 90 суток 1 год
    100.0000 мВ 0,1 мкВ > 10 ГОм 15 + 30 25 + 35 30 + 35
    1.000000 В 1,0 мкВ > 10 ГОм 15 + 6 25 + 7 30 + 7
    10.00000 В 10 мкВ > 10 ГОм 10 + 4 20 + 5 30 + 5
    100.0000 В 100 мкВ 10 МОм +1 % 15 + 6 35 + 9 45 + 9
    1000.000 В 10 мВ 10 МОм +1 % 20 + 6 35 + 9 50 + 9

    Измерение переменного напряжения

    Диапазон Разрешение Точность 23°C ±5°C 90 дней
    ±(% показания + % диапазона)
    3...10 Гц 10...20 кГц 20 кГц...50 кГц 50 кГц...100 кГц 100 кГц...300 кГц
    100.0000 мВ 0,1 мкВ 0,35 + 0,03 0,05 + 0,03 0,11 + 0,05 0,6 + 0,08 4,0 + 0,5
    1.000000 В 1,0 мкВ 0,35 + 0,03 0,05 + 0,03 0,11 + 0,05 0,6 + 0,08 4,0 + 0,5
    10.00000 В 10 мкВ 0,35 + 0,03 0,06 + 0,03 0,12 + 0,05 0,6 + 0,08 4,0 + 0,5
    100.0000 В 100 мкВ 0,35 + 0,03 0,06 + 0,03 0,12 + 0,05 0,6 + 0,08 4,0 + 0,5
    750.000 В 1 мВ 0,35 + 0,03 0,06 + 0,03 0,12 + 0,05 0,6 + 0,08 4,0 + 0,5

    Измерение сопротивления (2-х и 4-х проводная схема)

    Диапазон Разрешение Тестовый ток Точность 23°C ±5°C
    ±(ppm показания + ppm диапазона)
    24 часа 90 суток 1 год
    1.000000 Ом* 1 мкОм 10 мА 80 + 40 80 + 40 100 + 40
    10.00000 Ом 10 мкОм 10 мА 20 + 20 80 + 20 100 + 20
    100.0000 Ом 100 мкОм 1 мА 20 + 20 80 + 20 100 + 20
    1.000000 кОм 1 мОм 1 мкА 20 + 6 80 + 6 100 + 6
    10.00000 кОм 10 мОм 100 мкА 20 + 6 80 + 6 100 + 6
    100.0000 кОм 100 мОм 10 мкА 20 + 6 80 + 10 100 + 10
    1.000000 МОм 1 Ом 10 мкА 20 + 6 80 + 10 100 + 10
    10.00000 МОм 10 Ом 0,7 мкА/10 МОм 150 + 6 200 + 10 400 + 10
    100.0000 МОм 100 Ом 0,7 мкА/10 МОм 800 + 30 2000 + 30 2000 + 30

    * - только для 4-х проводной схемы измерения

    Измерение сопротивления ("сухой" режим)

    Диапазон Разрешение Тестовый ток Точность 23°C ±5°C
    ±(ppm показания + ppm диапазона)
    24 часа 90 суток 1 год
    1.000000 Ом 1 мкОм 10 мА 80 + 40 80 + 40 100 + 40
    10.00000 Ом 10 мкОм 1 мА 25 + 40 80 + 40 100 + 40
    100.0000 Ом 100 мкОм 100 мкА 25 + 40 90 + 40 140 + 40
    1.000000 кОм 1 мОм 10 мкА 24 + 90 180 + 90 400 + 90

    Напряжение холостого хода - 20 мВ

    Прозвонка цепи

    Диапазон Разрешение Тестовый ток Точность 23°C ±5°C
    ±(ppm показания + ppm диапазона)
    24 часа 90 суток 1 год
    1.000 кОм 100 мОм 1 мА 40 + 100 100 + 100 100 + 100

    Напряжение холостого хода - 12,2 В

    Измерение постоянного тока

    Диапазон Разрешение Испытат. напряжение
    на нагрузке    		 Точность 23°C ±5°C
    ±(ppm показания + ppm диапазона)
    24 часа 90 суток 1 год
    20.00000 мА 10 нА <0,2 В 60 + 30 300 + 80 300 + 80
    100.0000 мА 100 нА <0,1 В 100 + 300 300 + 800 500 + 800
    1.000000 А 1 мкА <0,5 В 200 + 30 500 + 80 500 + 800
    3.000000 А 10 мкА <1,5 В 1000 + 15 1200 + 40 1200 + 40

    Измерение переменного тока

    Диапазон Разрешение Точность 23°C ±5°C 90 дней
    ±(% показания + % диапазона)
    3 Гц...10 Гц 10 Гц...3 кГц 3 кГц...5 кГц
    1.000000 А 1,0 мкА 0,30 + 0,04 0,10 + 0,04 0,14 + 0,04
    3.00000 А 10 мкА 0,35 + 0,06 0,16 + 0,06 0,18 + 0,06

    Измерение термпературы

    Термопара Диапазон Разрешение Точность
    J - тип - 200 °С... + 760 °С 0,2 °С ± 1,0 °С
    K - тип - 200 °С... + 1372 °С 0,2 °С ± 1,0 °С
    N - тип - 200 °С... + 1300 °С 0,2 °С ± 1,0 °С
    T - тип - 200 °С... + 400 °С 0,2 °С ± 1,0 °С
    E - тип - 200 °С... + 1000 °С 0,2 °С ± 1,0 °С
    R - тип 0 °С... + 1768 °С 0,6 °С ± 1,8 °С
    S - тип 0 °С... + 1768 °С 0,6 °С ± 1,8 °С
    B - тип + 350 °С... + 1820 °С 0,6 °С ± 1,8 °С

    Датчик - платиновое сопротивление 100 Ом (Pt-100, D-100, F100, Pt385, Pt3916 и др. типы)
    От - 200 °С... + 630 °С с разрешением 0,01 °С

    Датчик - термистор (2,2 кОм; 5 кОм; 10 кОм)
    От - 80 °С... + 150 °С с разрешением 0,01 °С

    Измерение частоты и периода

    Измерение частоты: 3 Гц…500 кГц
    Измерение периода: 333 нс…2 мкс

    Общие характеристики

    Параметр Значение
    Интерфейсы GPIB (IEEE-488), RS-232, Digital I/O
    Напряжение питания 100 В/120 В/220 В/240 В; 46-66 Гц, 360-440Гц
    Максимальная потребляемая мощность 80 ВА
    Размеры 89 х 485 х 370 мм
    Вес брутто 13 кг

  • Комплект поставки 2750/E

    Наименование Количество
    Мультиметр многоканальный 1
    Драйверы LabVIEW, LabWindows/CVI, Visual Basic, C/C++ 1
    Руководство по эксплуатации 1
    Измерительные кабели 1751 1

    Доплнительная комплектация

    Наименование Цена
    2750-321А - Запасная крышка для слота По запросу
    7007-1 - экранированный GPIB кабель, 1м По запросу
    7007-2 - экранированный GPIB кабель, 2м По запросу
    7705-MTC-1 - 50-ти штырьковый ("папа"-"мама") D-Sub кабель, 2м По запросу
    7705-MTC-2 - 25-ти штырьковый ("папа"-"мама") D-Sub кабель, 2м По запросу
    7788 - комплект из двух 50-ти штырьковых D-sub соединителей (для модулей 7703 и 7705) По запросу
    7789 - комплект из 25 ти и 50-ти штырьковых соединителей По запросу
    7790 - комплект: 50-ти штырьковый разъемы "папа" и "мама" , 25-ти штырьковый IDC разъем "мама" (для ленточного шлейфа) По запросу
    7797 - плата для расширенной калибровки (для 2750) По запросу
    KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI По запросу
    KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB) По запросу
    Модуль коммутационный 7701 По запросу
    Модуль коммутационный 7702 По запросу
    Модуль коммутационный 7703 По запросу
    Модуль коммутационный 7705 По запросу
    Модуль коммутационный 7706 По запросу
    Модуль коммутационный 7707 По запросу
    Модуль коммутационный 7708 По запросу
    Модуль коммутационный 7709 По запросу
    Модуль коммутационный 7710 По запросу
    Модуль коммутационный 7711 По запросу
    Модуль коммутационный 7712 По запросу
