Мультиметры лабораторные

6517B/E — электрометр

Код товара: 44998
  • 2-3 дня
    49647-12
    Электрометр 6517B/E Электрометр 6517B/E

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49647-12 до 10.03.2027

    • Производитель

      Keithley, США

    Описание электрометра 6517B/E:

    Электрометр 6517B/E представляет из себя быстродействующий прецизионный малошумящий (уровень шумов 0,75 фАп-п) 5½ разрядный мультиметр, который предназначен для измерения малых токов с высоким разрешением (от 0,1 фА), высоких сопротивлений пета-и эксаомного (до 1016 Ом) диапазонов, напряжений от источников с высоким импедансом, зарядов, температуры и влажности; а также содержит встроенный источник питания на ±1 кВ.

    Назначение электрометра 6517B/E:

    • Измерение токов от оптических датчиков света, например, темновой ток;
    • Исследование пучков;
    • Тестирование солнечных батарей;
    • Тестирование наноматериалов и нанокомпонентов, например полимеры созданные на основе нанотехнологий;
    • Измерение токов утечки изоляторов, переключателей, реле и других устройств;
    • Измерение токов смещения;
    • Измерение сопротивлений диэлектриков, изоляторов и других непроводящих материалов;
    • Измерение характеристик датчиков и сенсоров;
    • Тестирование оптоволоконных устройств.

  • Технические характеристики электрометра 6517B/E:

    Диапазон Разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + емр)    		 Температурный коэффициент 23°C ±5°C
    ±(% от шкалы + емр)/°С
    Режим измерения тока
    20 пА 100 аА 1% + 30 0,1% + 5
    200 пА 1 фА 1% + 5 0,1% + 1
    2 нА 10 фА 0,2% + 30 0,1% + 2
    20 нА 100 фА 0,2% + 5 0,03% + 1
    200 нА 1 пА 0,2% + 5 0,03% + 1
    2 мкА 10 пА 0,1% + 10 0,005% + 2
    20 мкА 100 пА 0,1% + 5 0,005% + 1
    200 мкА 1 нА 0,1% + 5 0,005% + 1
    2 мА 10 нА 0,1% + 10 0,008% + 2
    20 мА 100 нА 0,1% + 5 0,008% + 1
    Режим измерения напряжения (Входной импеданс >200 TОм)
    2 В 10 мкВ 0,025% + 4 0,003% + 2
    20 В 100 мкВ 0,025% + 3 0,002% + 1
    200 В 1 мВ 0,06% + 3 0,002% + 1
    Режим измерения заряда
    2 нКл 10 фКл 0,4% + 5 0,04% + 3
    20 нКл 100 фКл 0,4% + 5 0,04% + 1
    200 нКл 1 пКл 0,4% + 5 0,04% + 1
    2 мкКл 10 пКл 0,4% + 5 0,04% + 1
    Диапазон Разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + емр)    		 Температурный коэффициент 23°C ±5°C
    ±(% от шкалы + емр)/°С    		 Источник напряжения Диапазон тока
    Режим измерения сопротивления (обычный метод)
    2 МОм 10 Ом 0,125% + 1 0,01% + 1 40 В 200 мкА
    20 МОм 100 Ом 0,125% + 1 0,01% + 1 40 В 20 мкА
    200 МОм 1 кОм 0,15% + 1 0,015% + 1 40 В 2 мкА
    2 ГОм 10 кОм 0,225% + 1 0,035% + 1 40 В 200 нА
    20 ГОм 100 кОм 0,225% + 1 0,035% + 1 40 В 20 нА
    200 ГОм 1 МОм 0,35% + 1 0,110% + 1 40 В 2 нА
    2 ТОм 10 МОм 0,35% + 1 0,110% + 1 400 В 2 нА
    20 ТОм 100 МОм 1,025% + 1 0,105% + 1 400 В 200 пА
    200 ТОм 1 ГОм 1,15% + 1 0,125% + 1 400 В 20 пА
    Индикация сопротивлений (в ручном режиме выбора диапазонов) до 1018 Ом
    Режим измерения сопротивления (дельта-метод)
    До 1016 Ом.

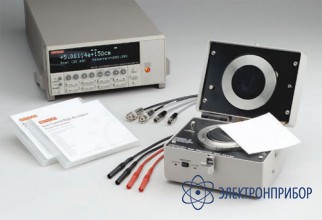

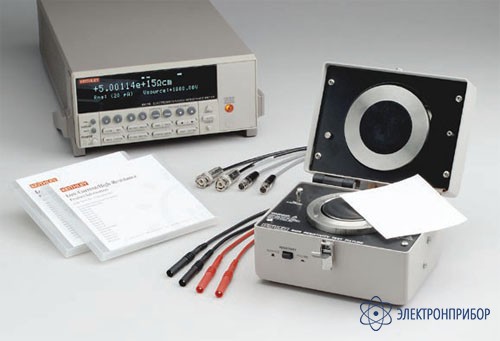

    Используется высокорезистивная камера Keithley 8009
    Диапазон Разрешение Точность (1 год) 23°C ±5°C
    ±(% уст. + смещ.)    		 Темп.коэффициент 23°C ±5°C
    ±(% уст. + смещ.)/°С    		 Максимальный выходной ток
    Источник питания
    100 В 5 мВ 0,15% + 10 мВ 0,005% + 1 мВ ± 10мА
    (огран. <11,5 мА)
    1000 В 50 мВ 0,15% + 100 мВ 0,005% + 10 мВ ± 1мА
    (огран. <1,15 мА)
    Время установления: <8 мс (для диапазона 100В), <50 мс (для диапазона 1000В)
    Уровень шума (0,1 Гц…10 Гц): <150 мкВ (для диапазона 100 В), <1,5 мВ (для диапазона 1000 В)
    Термопара Диапазон измерения Точность (1 год) 23°C ±5°C ±(% чтения + °C)
    Режим измерения температуры (не включая погрешность термопары)
    К - типа -25 °С…150 °С ±(0,3% + 1,5 °С)
    Диапазон измерения Точность (1 год) 23°C ±5°C ±(% чтения + %RH)
    Режим измерения влажности (не включая погрешность датчика влажности)
    0…100% ±(0,3% + 0,5)
    Параметр Значение
    Общие характеристики
    Разрешение дисплея 5½ разряда
    Дисплей вакуумно-флюорисцентный
    Выбор диапазонов автоматический или ручной
    Максимальное напряжение на входе 250В пик
    Аналоговый выход 2 В на полной шкале и выход предусилителя с возможностью записи на ленточный самописец
    Скорость считывания 425 измер./сек (во внутренний буфер), 400 измер./сек (в IEEE-488)
    Память до 50000 сохранений
    Цифровой фильтр медианный и усредняющий
    Интерфейс RS-232, IEEE-488, Trigger Link, Digital I/O
    Потребляемая мощность 100 ВА
    Питание 90-125 В/210-250 В, 50..60 Гц
    Размеры 90х214х369 мм
    Вес 5,4 кг

  • Комплект поставки 6517B/E

    № Наименование Количество
    1 Электрометр 6517B/E 1
    2 Триаксиальный-кабель с низким уровнем шумов 2 м (237-ALG-2) 1
    3 Комплект высоковольтных кабелей (8607) 1
    4 Термопара K-типа, открытый спай, 90 см (6517-TP) 1
    5 Коннектор (CS-1305) 1

  • Дополнительная комплектация 6517B/E
