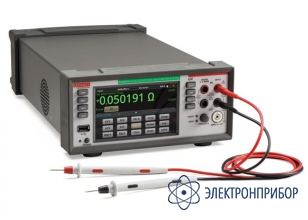

DAQ6510 — система сбора данных и регистрации

Код товара: 53341
  • 2-3 дня
    74286-19
    Система сбора данных и регистрации DAQ6510 Система сбора данных и регистрации DAQ6510

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      74286-19 до 05.03.2024

    • Производитель

      Keithley, США

    Описание системы сбора данных и регистрации DAQ6510:

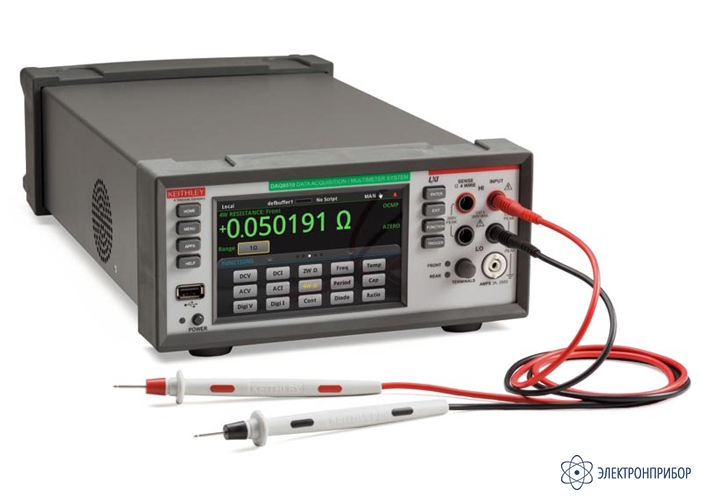

    Система DAQ6510, демонстрирующая новый уровень простоты эксплуатации, имеет сенсорный интерфейс пользователя, обеспечивающий более быструю настройку измерений, мониторинг состояния тестирования в режиме реального времени и подробный анализ данных на экране прибора.

    При помощи прибора можно быстро и просто настраивать и выполнять тестирование, не затрачивая время и усилия на написание тестовых программ. Интуитивно понятный сенсорный дисплей системы сбора и регистрации данных с мультиметром DAQ6510 обеспечивает простую настройку конфигурации, визуальную интуитивную настройку тестирования, визуализацию состояния сканирования в режиме реального времени для обнаружения проблем на ранней стадии и предотвращения потерь времени при тестировании, а также простой анализ полученных данных.

    Система DAQ6510 позволяет проводить:

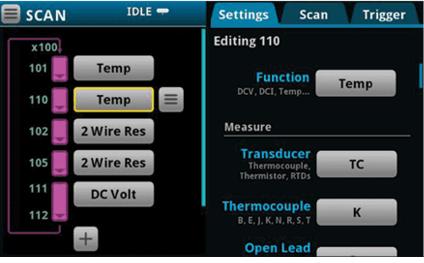

    • Настройку многоканального сканирования и широкого спектра функций измерения осуществляется при помощи одного меню конфигурации измерений и сканирования;

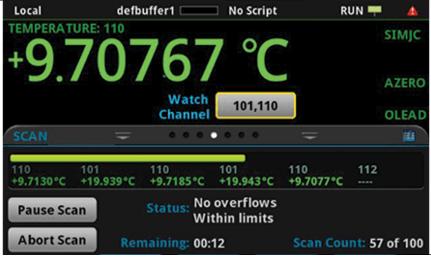

    • Запуск и мониторинг: отображение процесса сканирования во время тестирования для немедленного обнаружения результатов измерений, выходящих за пределы заданных диапазонов и превышающих пороговые значения;

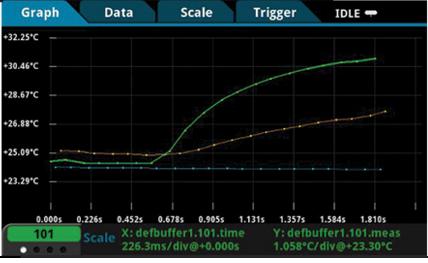

    • Анализ: отображение и анализ результатов при помощи графиков и статистики. Функция масштабирования на сенсорном экране позволяет более подробно изучить полученные результаты. Используя курсоры, можно рассчитать статистические значения для сегментов данных.

    В систему DAQ6510, имеющую разрешение 6½ разрядов, встроено 15 функций измерения. АЦП прибора позволяет измерять слабые токи, малые сопротивления, температуру, а также регистрировать нестационарные сигналы.

    Система обеспечивает:

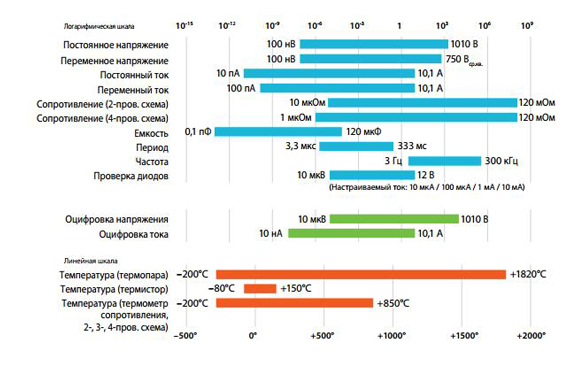

    • Измерение напряжения от 100 нВ до 1000 В с базовой точностью 0,0025 % для постоянного напряжения;
    • Измерение тока от 1 пА до 3 А;
    • Измерение сопротивления от 1 мкОм до 120 МОм;
    • Измерение емкости от 0,1 пФ до 100 мкФ;
    • Температуру можно измерять в диапазоне от -200 до +1820 °C при помощи термопар, термометров сопротивления и термисторов;
    • 1 Мвыб/с, 16-битный АЦП и возможность сохранять до 7 млн показаний.

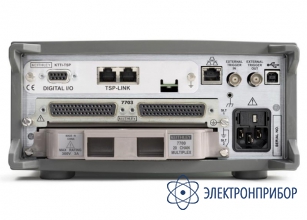

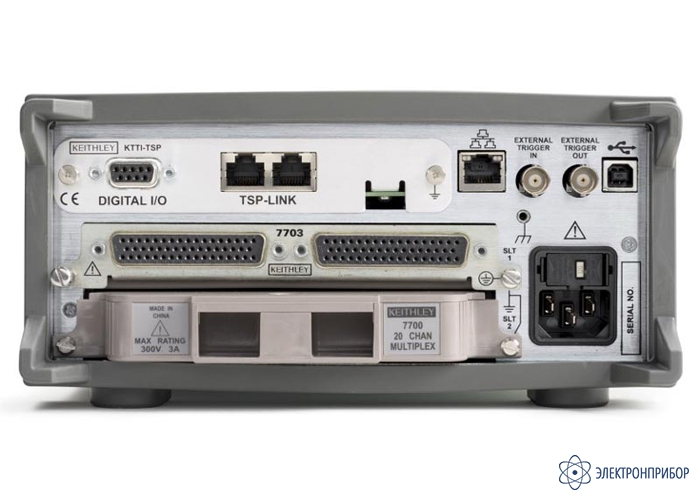

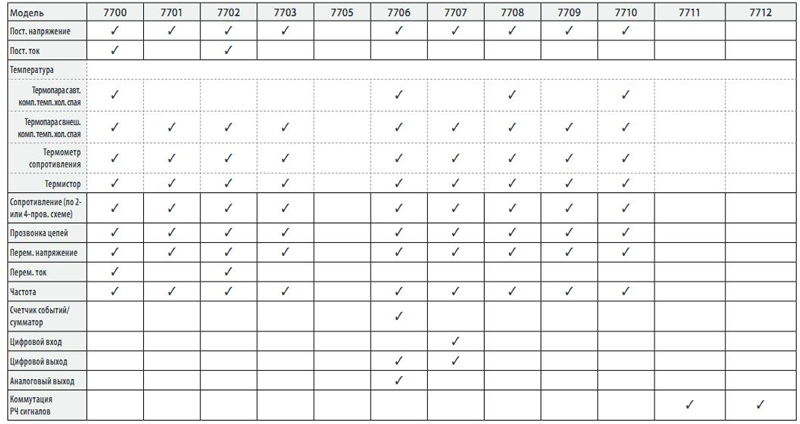

    Базовый блок DAQ6510 имеет два слота для 12 различных подключаемых модулей коммутации/управления серии 7700. Благодаря этому, можно создавать систему для измерения и управления максимум 80 тестируемыми устройствами. Наличие двух модулей матричных коммутаторов 6×8, обеспечивающих 96 точек коммутации, позволяет тестировать одну или несколько ИС. При производственном тестировании модуль мультиплексора с полупроводниковыми реле обеспечивает повышение скорости сканирования до 800 каналов/с и сокращает время простоя по сравнению с электромеханическими реле, срок службы которых ограничен.

    Прибор снабжен 5­-ти дюймовым (127 мм) графическим емкостным сенсорным экраном с поддержкой нескольких касаний

    Стандартные интерфейсы LAN, LXI и USB обеспечивают быструю интеграцию в систему тестирования. Интерфейсы GPIB и RS-232 (опции), которые можно установить на месте эксплуатации прибора, включают шесть цифровых портов ввода-вывода для непосредственной синхронизации и связи между приборами. Система DAQ6510 может работать с любым интерфейсом ПК, выбранным пользователем.

    При помощи ПО для управления прибором KickStart можно быстро запрограммировать на ПК сбор данных при тестировании. ПО не требует дополнительного программирования — нужно только вести настройки тестирования, пользуясь экранными меню. Результаты отображаются в табличном или графическом виде

  • Технические характеристики системы сбора данных и регистрации DAQ6510:

    Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение постоянного напряжения
    100 мВ >10 ГОм (10 ±0,1) МОм ±(3∙10-5 ∙U + 3,5∙10-5 ∙DU) 4) ±(1∙10-6 ∙U + 5∙10-6 ∙DU)
    1 В ±(2,5∙10-5 ∙U + 6∙10-6 ∙DU) ±(1∙10-6 ∙U + 1∙10-6 ∙DU)
    10 В ±(2,5∙10-5 ∙U + 5∙10-6 ∙DU)
    100 В (10 ±0,1) МОм ±(4∙10-5 ∙U + 6∙10-6 ∙DU) ±(6∙10-6 ∙U + 1∙10-6 ∙DU)
    1000 В
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
    2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов.
    Верхний предел диапазона 1) Сила испытательного тока Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
    Измерение электрического сопротивления постоянному току
    1 Ом 5) 10 мА ±(8,5∙10-5 ∙R + 2∙10-4 ∙DR) ±(6∙10-6 ∙R + 1∙10-5 ∙DR)
    10 Ом 10 мА ±(8,5∙10-5 ∙R + 2∙10-5 ∙DR) ±(6∙10-6 ∙R + 1∙10-6 ∙DR)
    100 Ом 1 мА
    1 кОм 1 мА ±(7,5∙10-5 ∙R + 6∙10-6 ∙DR)
    10 кОм 100 мкА
    100 кОм 10 мкА ±(7,5∙10-5 ∙R + 1∙10-5 ∙DR)
    1 МОм 10 мкА ±(1∙10-4 ∙R + 6∙10-6 ∙DR)
    10 МОм 6) 0,7 мкА ±(4∙10-4 ∙R + 1∙10-5 ∙DR) ±(7∙10-5 ∙R + 1∙10-6 ∙DR)
    100 МОм 6) 0,7 мкА ±(2∙10-3 ∙R + 3∙10-5 ∙DR) ±(3,85∙10-4 ∙R + 1∙10-6 ∙DR)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
    2) R – значение измеряемого сопротивления; DR – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) Значения погрешности указаны для 4-х проводной схемы с компенсацией смещения для R ≤ 10 кОм и без компенсации смещения для R > 10 кОм. Для 2-х проводной схемы с функцией относительных измерений (Rel) после установки нуля к указанным значениям погрешности следует добавить 0,1 Ом.
    5) Только 4-х проводная схема.
    6) Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, не более 10 %.
    Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение силы постоянного тока
    10 мкА 10 кОм ±(4,5∙10-4 ∙I + 5∙10-5 ∙DI) 5) ±(3∙10-5 ∙I + 6∙10-6 ∙DI)
    100 мкА 1 кОм ±(4,5∙10-4 ∙I + 5∙10-5 ∙DI) ±(2∙10-5 ∙I + 5∙10-6 ∙DI)
    1 мА 100 Ом
    10 мА 10 Ом ±(2∙10-4 ∙I + 5∙10-5 ∙DI) ±(1,5∙10-5 ∙I + 5∙10-6 ∙DI)
    100 мА 1 Ом
    1 А 0,1 Ом ±(4∙10-4 ∙I + 5∙10-5 ∙DI) ±(3∙10-5 ∙I + 5∙10-6 ∙DI)
    3 А 0,1 Ом ±(5∙10-4 ∙I + 4∙10-5 ∙DI)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
    2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) При подключении к клеммам на передней панели.
    Измерение среднеквадратических значений переменного напряжения
    Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В
    Входной импеданс: 1,1 МОм // ˂ 100 пФ
    Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4,5) Температурный коэффициент (/°C), не более 2)
    3 Гц ≤ F ˂ 5 Гц ±(1∙10-2 ∙U + 3∙10-4 ∙DU) 6) ±(1∙10-3 ∙U + 3∙10-5 ∙DU)
    5 Гц ≤ F ˂ 10 Гц ±(3,5∙10-3 ∙U + 3∙10-4 ∙DU) 6) ±(3,5∙10-4 ∙U + 3∙10-5 ∙DU)
    10 Гц ≤ F ˂ 20 кГц ±(6∙10-4 ∙U + 3∙10-4 ∙DU) ±(5∙10-5 ∙U + 3∙10-5 ∙DU)
    20 кГц ≤ F ˂ 50 кГц ±(1,2∙10-3 ∙U + 5∙10-4 ∙DU ±(1,1∙10-4 ∙U + 5∙10-5 ∙DU)
    50 кГц ≤ F ˂ 100 кГц ±(6∙10-3 ∙U + 8∙10-4 ∙DU) ±(6∙10-4 ∙U + 8∙10-4 ∙DU)
    100 кГц ≤ F ≤ 300 кГц ±(4∙10-2 ∙U + 5∙10-3 ∙DU) 6) ±(2∙10-3 ∙U + 2∙10-4 ∙DU)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 750 В, для которого максимальное измеряемое значение равно 750 В.
    2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) Погрешность нормируется для значений измеряемого напряжения не менее 5 % от верхнего предела диапазона.
    5) Погрешность нормируется для значений напряжения U и частоты F, удовлетворяющих условию U∙F ≤ 8∙107 В∙Гц.
    6) Типовое справочное значение
    Верхний предел диапазона 1) Сопротивление внутреннего шунта Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
    Измерение среднеквадратических значений силы переменного тока
    100 мкА 1 кОм 3 Гц ≤ F ≤ 1 кГц ±(1∙10-3 ∙I + 7∙10-4 ∙DI) 5) ±(1,5∙10-4 ∙I + 1∙10-4 ∙DI)
    1 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 7∙10-4 ∙DI) 5,6) ±(3∙10-4 ∙I + 1∙10-4 ∙DI)
    1 мА 100 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    10 мА 10 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    100 мА 1 Ом 3 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    1 А 0,1 Ом 3 Гц ≤ F ˂ 5 Гц ±(3∙10-3 ∙I + 4∙10-4 ∙DI)
    5 Гц ≤ F ≤ 5 кГц ±(1∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 6∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    3 А 0,1 Ом 3 Гц ≤ F ˂ 5 Гц ±(3,5∙10-3 ∙I + 4∙10-4 ∙DI)
    5 Гц ≤ F ≤ 5 кГц ±(1,5∙10-3 ∙I + 4∙10-4 ∙DI) ±(1,5∙10-4 ∙I + 6∙10-5 ∙DI)
    5 кГц ˂ F ≤ 10 кГц ±(1,5∙10-3 ∙I + 6∙10-4 ∙DI) 6) ±(3∙10-4 ∙I + 6∙10-5 ∙DI)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
    2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона.
    5) При подключении к клеммам на передней панели.
    6) Типовое справочное значение.
    Верхний предел диапазона 1) Сила тока заряда Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
    Измерение электрической емкости
    1 нФ 1 мкА ±(8∙10-3 ∙C + 5∙10-3 ∙DC) ±(5∙10-4 ∙C + 5∙10-4 ∙DC)
    10 нФ 10 мкА ±(4∙10-3 ∙C + 1∙10-3 ∙DC) ±(5∙10-4 ∙C + 1∙10-4 ∙DC)
    100 нФ 100 мкА
    1 мкФ 100 мкА
    10 мкФ 1 мА
    100 мкФ 1 мА
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
    2) C – значение измеряемой емкости; DC – верхний предел диапазона.
    3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
    4) С функцией относительных измерений (Rel) после установки нуля.
    Измеряемые значения Пределы допускаемой относительной погрешности, % Температурный коэффициент (%/°C), не более
    Частота F Период T
    Измерение частоты и периода
    Синусоидальный сигнал 1)
    3 Гц ≤ F ≤ 10 Гц 333 мс ≥ T ≥ 100 мс ±0,1 ±0,0002
    10 Гц ˂ F ≤ 100 Гц 100 мс > T ≥ 10 мс ±0,03
    100 Гц ˂ F ≤ 1 кГц 10 мс > T ≥ 1 мс ±0,01
    1 кГц ˂ F ≤ 300 кГц 1 мс > T ≥ 3,3 мкс ±0,009
    Прямоугольный сигнал 2)
    10 Гц ˂ F ≤ 300 кГц 100 мс > T ≥ 3,3 мкс ±0,008 ±0,0002
    1) Погрешность нормируется при уровне входного напряжения (скз) не менее 5 % от верхнего предела диапазона напряжения и не менее 10 мВ.
    2) Погрешность нормируется при амплитуде входного напряжения не менее 10 % от верхнего предела диапазона напряжения.
    Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности измерения постоянного напряжения 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение напряжения высокоскоростным АЦП
    100 мВ >10 ГОм (10 ±0,1) МОм ±(4∙10-4 ∙U + 2∙10-4 ∙DU) ±(2,5∙10-5 ∙U + 3∙10-5 ∙DU)
    1 В; 10 В ±(3∙10-4 ∙U + 1∙10-4 ∙DU) ±(2,5∙10-5 ∙U + 1∙10-5 ∙DU)
    100 В; 1000 В (10 ±0,1) МОм
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
    2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
    3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
    Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности измерения силы постоянного тока 2,3) Температурный коэффициент (/°C), не более 2)
    Измерение силы тока высокоскоростным АЦП
    100 мкА 1 кОм ±(7∙10-4 ∙I + 5∙10-4 ∙DI) ±(3∙10-5 ∙I + 3,5∙10-5 ∙DI)
    1 мА 100 Ом ±(7∙10-4 ∙I + 3∙10-4 ∙DI)
    10 мА 10 Ом ±(5∙10-4 ∙I + 3∙10-4 ∙DI)
    100 мА 1 Ом ±(2∙10-5 ∙I + 3,5∙10-5 ∙DI)
    1 А 0,1 Ом ±(7∙10-4 ∙I + 3∙10-4 ∙DI) ±(4∙10-5 ∙I + 3,5∙10-5 ∙DI)
    3 А 0,1 Ом ±(9∙10-4 ∙I + 4∙10-4 ∙DI)
    10 А 4) 0,005 Ом ±(2,5∙10-3 ∙I + 8∙10-4 ∙DI) ±(6∙10-5 ∙I + 1∙10-4 ∙DI)
    1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
    2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
    3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
    Общие характеристики
    Параметр Значение
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от 0 до 50
    до 80 при температуре 35 °C
    Потребляемая мощность, Вт, не более 65
    Частота сети питания, Гц 50; 400
    Напряжение сети питания, В от 90 до 264
    Габаритные размеры (без ручки) (ШхГхВ), мм 214 х 357 х 88
    Масса, кг, не более 4,54

  • Комплект поставки DAQ6510

    № Наименование Количество
    1 Система сбора данных и регистрации DAQ6510 1
    2 Кабель сетевой тип А1 1
    3 Пара измерительных кабелей 1
    4 Кабель интерфейсный USB A/B 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
