M 302, M-302

Мультиметры лабораторные

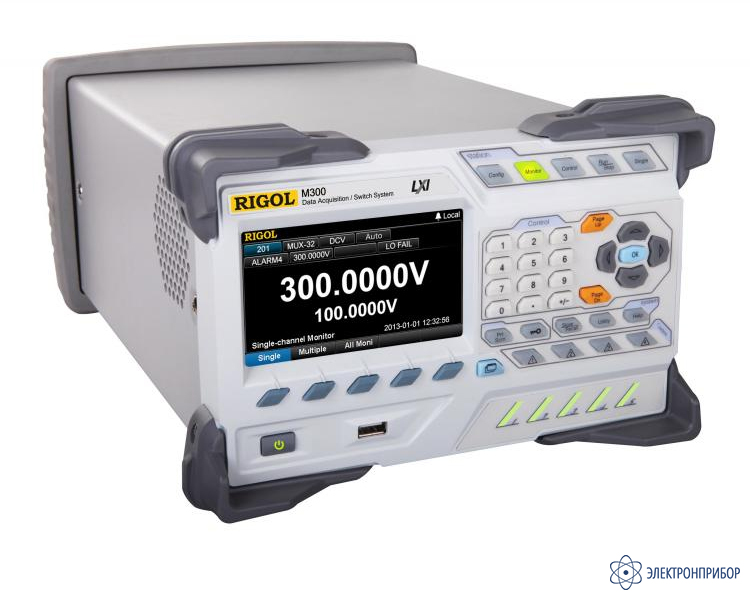

M302 — мультиметр цифровой с системой сбора данных и коммутации (базовый блок с двумя модулями)

Код товара: 36045
  • 54985-13

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      54985-13 до 30.09.2018

    • Производитель

      RIGOL, Китай

    • Артикул

      А158150

    Описание мультиметра цифрового с системой сбора данных и коммутации (базовый блок с двумя модулями) M302:

    Rigol M300 - это система коммутации и сбора данных имеет в базовом блоке 5 слотов для подключения модулей различного назначения, в том числе модуля цифрового мультиметра (измерительного модуля), модулей мультиплексоров, модуля матричного коммутатора, а также многофункциональный модуля. Система сочетает функции высокоточных многоканальных измерений и быстрой коммутации и предоставляет множество путей решения задач тестирования и измерения.

    Особенности мультиметра цифрового с системой сбора данных и коммутации (базовый блок с двумя модулями) M302:

    • Высокое разрешение дисплея базового блока: 6½ разряда;
    • 5 слотов для подключения дополнительных модулей;
    • 10 типов модулей измерения, коммутации, управления и сбора данных;
    • Измерение иcтинных среднеквадратических значений (TrueСКЗ);
    • Максимальное количество каналов - 320;
    • Функция сканирования с максимальной скоростью 500 каналов/сек;
    • Функция сбора данных;
    • Возможность соединения двух устройств M300;
    • Подключение внешнего цифрового мультиметра;
    • Наблюдение в реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации;
    • Дистанционное управление при помощи SCPI команд;
    • Интерфейсы GPIB, LAN, USB Device/Host, RS232C;
    • Модуль мультиплексорный MC3120;
    • Модуль измерительный (модуль мультиметра) MC3065.

    Модули мультиметра цифрового с системой сбора данных и коммутации (базовый блок с измерительным модулем) M301:

    • Модули мультиплексорные МC3132, МC3164, МC3324;
    • Модуль коммутатора МC3416;
    • Модуль матричного коммутатора МC3648;
    • Модуль многофункциональный МC3534.

  • Технические характеристики модуля MC3065:

    Диапазон Погрешность (1 год)
    (%Uизм+% от диапазона)
    Измерение напряжения постоянного тока
    200.000 мВ 0.0040 + 0.0025
    2.00000 В 0.0035 + 0.0006
    20.0000 В 0.0040 + 0.0005
    200.000 В 0.0050 + 0.0006
    300.000 В 0.0055 + 0.0010
    Диапазон Испытательное напряжение
    на нагрузке    		 Погрешность (1 год)
    (%Iизм+% от диапазона)
    Измерение силы постоянного тока
    200.000 мкА <0,03 В 0.050 + 0.015
    2.00000 мА <0,25 В 0.050 + 0.003
    20.0000 мА <0,07 В 0.050 + 0.015
    200.000 мА <0,7 В 0.050 + 0.003
    1.00000 А <0,12 В 0.100 + 0.020
    Диапазон Частота измерения Погрешность (1 год)
    (%Uизм+% от диапазона)
    Измерение напряжения переменного тока (среднеквадратическое значение)
    200.000 мВ 3 Гц -5 Гц 1.00 + 0.04
    5 Гц -10 Гц 0.35 + 0.04
    10 Гц -20 кГц 0.06 + 0.04
    20 кГц -50 кГц 0.12 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    2.00000 В 3 Гц -5 Гц 1.00 + 0.03
    5 Гц -10 Гц 0.35 + 0.03
    10 Гц -20 кГц 0.06 + 0.03
    20 кГц -50 кГц 0.12 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    20.0000 В 3 Гц -5 Гц 1.00 + 0.04
    5 Гц -10 Гц 0.35 + 0.04
    10 Гц -20 кГц 0.08 + 0.04
    20 кГц -50 кГц 0.15 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    200.000 В 3 Гц -5 Гц 1.00 + 0.03
    5 Гц -10 Гц 0.35 + 0.03
    10 Гц -20 кГц 0.08 + 0.03
    20 кГц -50 кГц 0.12 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    300.000 В 3 Гц -5 Гц 1.00 + 0.03
    5 Гц -10 Гц 0.35 + 0.03
    10 Гц -20 кГц 0.08 + 0.03
    20 кГц -50 кГц 0.15 + 0.05
    50 кГц -100 кГц 0.60 + 0.08
    100 кГц -300 кГц 4.00 + 0.50
    Диапазон Частота измерения Погрешность (1 год)
    (%Iизм+% от диапазона)
    Измерение силы переменного тока (среднеквадратическое значение)
    200.0000 мкА 3 Гц-5 Гц 1.10 + 0.06
    5 Гц-10 Гц 0.35 + 0.06
    10 Гц-5 кГц 0.15 + 0.06
    5 кГц-10 кГц 0.35 + 0.70
    2.000000 мА 3 Гц-5 Гц 1.00 + 0.04
    5 Гц-10 Гц 0.30 + 0.04
    10 Гц-5 кГц 0.12 + 0.04
    5 кГц-10 кГц 0.20 + 0.25
    20.00000 мА 3 Гц-5 Гц 1.10 + 0.06
    5 Гц-10 Гц 0.35 + 0.06
    10 Гц-5 кГц 0.15 + 0.06
    5 кГц-10 кГц 0.35 + 0.70
    200.0000 мА 3 Гц-5 Гц 1.00 + 0.04
    5 Гц-10 Гц 0.30 + 0.04
    10 Гц-5 кГц 0.10 + 0.04
    5 кГц-10 кГц 0.20 + 0.25
    1.000000 А 3 Гц-5 Гц 1.10 + 0.06
    5 Гц-10 Гц 0.35 + 0.06
    10 Гц-5 кГц 0.15 + 0.06
    5 кГц-10 кГц 0.35 + 0.70
    Диапазон Тестовый ток Погрешность (1 год)
    (%Rизм+% от диапазона)
    Измерение сопротивления (2-х и 4-х проводная схема)
    200.0000 Ом 1 мА 0.010+ 0.004
    2.000000 кОм 1 мА 0.010 + 0.001
    20.00000 кОм 100 мкА 0.010 + 0.001
    200.0000 кОм 10 мкА 0.010 + 0.001
    1.000000 МОм 2 мкА 0.012 + 0.001
    10.00000 МОм 200 нА 0.040 + 0.001
    100.0000 МОм 200 нА || 10 МОм 0.800 + 0.010
    Диапазон Частотный диапазон Погрешность (1 год)
    (%Uизм+% от диапазона)
    Измерение частоты и периода
    200 мВ - 300 В 3 Гц -5 Гц 0.07
    5 Гц -10 Гц 0.04
    10 Гц -40 Гц 0.02
    40 Гц -300 кГц 0.007
    200 кГц -1 МГц 0.007
    Тип пробника Диапазон Погрешность (1 год)
    Измерение температуры
    Платиновое сопротивление RTD α = 0.00385 -200 °С ~ 600 °С 0.16 °С
    α = 0.00389 -200 °С ~ 600 °С 0.17 °С
    α = 0.00391 -200 °С ~ 600 °С 0.14 °С
    α = 0.00392 -200 °С ~ 600 °С 0.15 °С
    Термосопротивление 2,2 кОм -40 °С ~ 150 °С 0.08 °С
    3 кОм -40 °С ~ 150 °С 0.08 °С
    5 кОм -40 °С ~ 150 °С 0.08 °С
    10 кОм -40 °С ~ 150 °С 0.08 °С
    30 кОм -40 °С ~ 150 °С 0.08 °С
    Термопара B -0 °С ~ 1820 °С 0.76 °С
    Термопара E -270 °С ~ 1000 °С 0.5 °С
    Термопара J -210 °С ~ 1200 °С 0.5 °С
    Термопара K -270 °С ~ 1372 °С 0.5 °С
    Термопара N -270 °С ~ 1300 °С 0.5 °С
    Термопара R -50 °С ~ 1768.1 °С 0.5 °С
    Термопара S -50 °С ~ 1768.1 °С 0.6 °С
    Термопара T -270 °С ~ 400 °С 0.5 °С

    Технические характеристики модуля MC3120:

    Параметр Значение
    Основные характеристики
    Тип модуля мультиплексор
    Максимальное количество каналов 20
    Конфигурация 2 (HI и LO) х10
    Схема измерения 2-х и 4-х проводная
    Скорость сканирования 60 кан./сек
    Скорость включения/выключения 200 кан/сек
    Возможность соединения с измерительным модулем MC3065
    Максимальные входные характеристики
    Напряжение (DC, AC) 300 Вскз.
    Сила тока (DC, AC) 1 Аскз.
    Мощность 50 ВА.
    Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
    Параметры постоянного напряжения
    Смещение напряжения 5 мкВ
    Начальное сопротивление при замыкании канала <1 Ом
    Экранирование (между каналами, между каналом и землей) >10 ГОм
    Параметры переменного напряжения
    Полоса 1 МГц
    Перекрестные помехи между каналами (50 Ом) -45 дБ
    Емкость HI LO 100 пФ
    Емкость LO земля 200 пФ
    Прочие характеристики
    Точность холодного спая термопары (типовое) 0,8 °С
    Срок службы переключателя (без нагрузки) (типовое) 100 М
    Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
    Рабочая температура 0 °С ~ 55 °С

    Технические характеристики базового блока M300:

    Параметр Значение
    Разрешение дисплея базового блока 6½ разряда
    Количество слотов для подключения дополнительных модулей 5
    Количество типов модулей измерения, коммутации, управления и сбора данных 10
    Измерение иcтинных среднеквадратических значений (TrueСКЗ) Есть
    Максимальное количество каналов 230
    Функция сканирования Есть (с максимальной скоростью 500 каналов/сек)
    Функция сбора данных Есть
    Возможность соединения двух устройств M300 Есть
    Возможность подключения Внешнего цифрового мультиметра
    Наблюдение В реальном времени за одним, несколькими и всеми каналами с возможностью быстрой перекоммутации
    Дистанционное управление При помощи SCPI команд
    Интерфейсы GPIB, LAN, USB Device/Host, RS232C
    Дисплей Цветной ЖК, 4,3" (480 x 232)
    Габаритные размеры 107,0×231,6×290,5 мм
    Вес 3,2 кг

  • Комплект поставки M302

    № Наименование Количество
    1 Базовый блок 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 Интерфейсный кабель MIX-Separator 1
    5 Предохранитель 4
    6 CD диск с ПО Ultra Acquire и руководством по эксплуатации 1
    7 Краткое руководство по эксплуатации (анг.) 1
    8 Модуль измерительный MC3065 1
    9 Модуль мультиплексора MC3120 1

    Дополнительная комплектация M302:

    (Поставляется по отдельному заказу)

    № Наименование
    1 MC3534 Модуль коммутации для M300
    2 MC3324 Модуль мультиплексора для M300
    3 MC3132 Модуль мультиплексора для M300
    4 MC3164 Модуль мультиплексора для M300
    5 MC3648 Модуль коммутации для M300
    6 MC3416 Модуль коммутации для M300
    7 M3TB20 Распределительный бокс
    8 M3TB16 Распределительный бокс
    9 M3TB64 Распределительный бокс
    10 M3TB48 Распределительный бокс
    11 M3TB34 Распределительный бокс
    12 M3TB32 Распределительный бокс
    13 M3TB24 Распределительный бокс
    14 M3A2B Переходник
