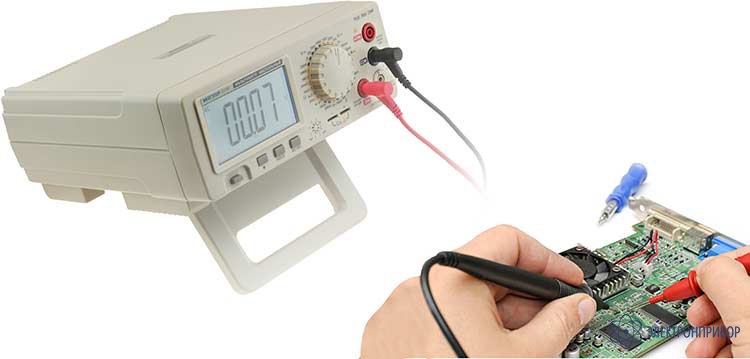

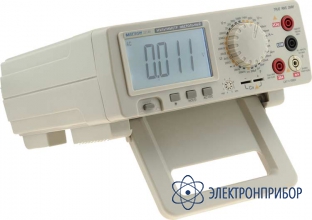

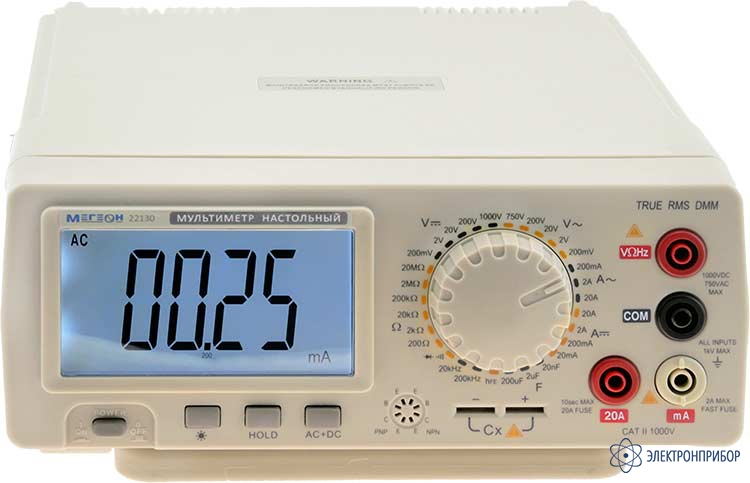

МЕГЕОН 22130 — настольный мультиметр

Код товара: 54336
  • 4-6 дней

    • Гарантия

      1 год

    • Производитель

      МЕГЕОН

    • Артикул

      к0000014113

    Описание настольного мультиметра МЕГЕОН 22130:

    Данный настольный мультиметр МЕГЕОН 22130 демонстрирует надежное и устойчивое функционирование и представляет собой цифровой мультиметр с разрешением 4½ разрядов. Мультиметр оснащен жидкокристаллическим дисплеем. Для удобства эксплуатации и считывания показаний высота цифр на дисплее составляет 30 мм. Также для удобства эксплуатации и считывания показаний 30 мм ЖК-дисплей снабжен подсветкой. МЕГЕОН 22130 выполняет следующие функции: измерение напряжения постоянного и переменного тока, измерение силы постоянного и переменного тока, измерение сопротивления, емкости конденсаторов, частоты (Гц), усиления ВЧ, а также проверка диодов и тест цепи на разрыв.

    Измерение параметров переменного тока осуществляется на основе истинных среднеквадратичных значений, определяемых прибором с высокой точностью. Именно такая характеристика данного мультиметра как широкая полоса пропускания позволяет получать точные среднеквадратичные значения для любой формы волны переменного тока или переменного тока со смещением (AC+DC). В данном приборе в качестве центрального элемента используется АЦП с двойным интегрированием. Это идеальный прибор для лабораторий, заводов и других сфер применения радио-технологий.

  • Технические характеристики настольного мультиметра МЕГЕОН 22130:

    Напряжение постоянного тока (DCV)
    Диапазон Точность Разрешение
    200мВ   + (0,05%+1d) 10мкВ
    2В 100 мкВ
    20В 1мВ
    200В 10мВ
    1000В ±(0,1%+5d) 100мВ
    Входное полное сопротивление: 10 МОм во всех диапазонах.
    Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока.
    Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока.
    Напряжение переменного тока (ACV)
    Диапазон Входная частота Точность Разрешение
    200мВ 50Гц-20кГц ± (0,8%+80d) 10 мкВ
    2В 100 мкВ
    20В 1 мВ
    200В 50Гц-5кГц 10 мВ
    1000В 50Гц-400Гц ±(1,0%+50d) 100 мВ
    Для точности измерения значение входного сигнала не должно быть ниже 10% от верхнего предела диапазона.
    Входное полное сопротивление: 2 МΩ во всех диапазонах.
    Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока.
    Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока.
    Измерение силы постоянного тока (DCA)
    Диапазон Точность Разрешение
    20мА ±(0,35%+10d) 1мкА
    200мА 10 мкА
    2А ±(1,2%+20d) 100мкА
    20А 1мА
    Максимальный входной перепад напряжения:200мВ.
    Максимальный входной ток:20А (в течение 10с).
    Защита от перегрузки:предохранитель 2А/250В, предохранитель 13А/250В.
    Сопротивление (Ом)
    Диапазон Точность Разрешение
    200 Ом + (0,1%+10d) 0,01 Ом
    5 кОм ±(0,1%+5d) 0,1 Ом
    20 кОм 1 Ом
    200 кОм 10 Ом
    2 МОм 100 Ом
    20 МОм ±(0,6%+5d) 1 кОм
    Напряжение разомкнутой цепи: менее 3В.
    Защита от перегрузки: 250 В постоянного тока или пиковое значение переменного тока.
    Примечание: В диапазоне “200 Ом” закоротите между собой измерительные провода, чтобы измерить сопротивление провода. Полученный результат необходимо вычесть из действительного значения измерения.
    Емкость конденсатора (С)
    Диапазон Точность Разрешение
    20 нФ + (3,5%+20d) 1 пФ
    2 мкФ 100 пФ
    200 мкФ ±(5,0%+30d) 10 нФ
    Частота измерения: прибл. 400Гц
    Напряжение измерения: приблизительно 40мВ
    Защита от перегрузки: 36В постоянного тока или пиковое значение переменного тока
    Частота (FREQ)
    Диапазон Точность Разрешение
    20 кГц ±(1,0%+20d) 1Гц
    200 кГц 10Гц
    Чувствительность входного сигнала: 500 мВ СКЗ
    Защита от перегрузки: 250В постоянного тока или пиковое значение переменного тока (в течение 15 сек)
    Проверка диодов и тест цепи на разрыв
    Описание Условие теста
    Значение измерения является прибл. значением прямого падения напряжения. Если сопротивление в измеряемой цепи менее 30 Ω +10 Ω, раздается звуковой сигнал и на дисплее отображается приблизительное значение. Напряжение разомкнутой цепи составляет приблизительно 3В. Прямой постоянный ток составляет прибл.1мА, обратное напряжение постоянного тока – менее 3В.
    Защита от перегрузки: 250В постоянного тока и пиковое значение переменного тока
    Измерение усиления ВЧ
    Диапазон Индикация на дисплее Условия тестирования
    NPN (негативный-позитивный-негативный) или PNP (позитивный-негативный-позитивный)   0-1000,0 Базовый ток приблизительно 10 А, усиление напряжения прибл. 3В
    Общие данные

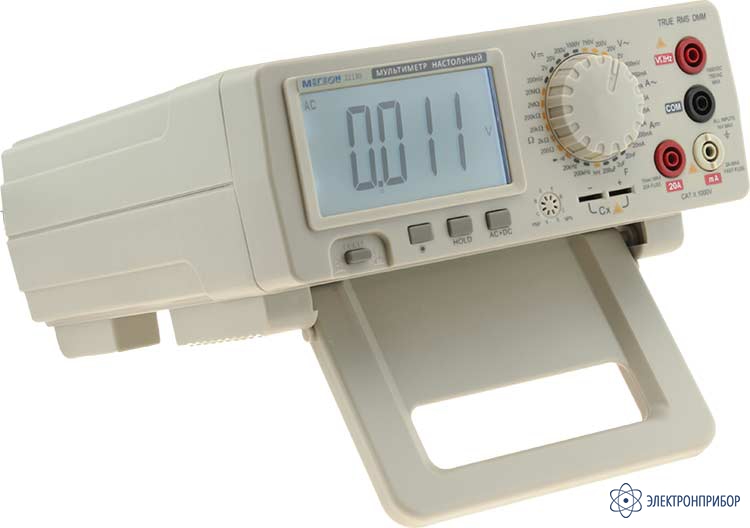

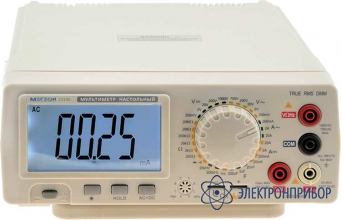

    Дисплей ЖК-дисплей 4 1/2 разряда (максимум 19999) c подсветкой и автоиндикацией полярности.
    Способ измерения АЦП с двойным интегрированием.
    Частота проверки сигнала примерно 3 раза в сек.
    Индикация превышения диапазона «1»
    Условия эксплуатации 0-40°С, относительная влажность <80%.

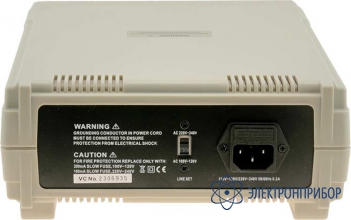

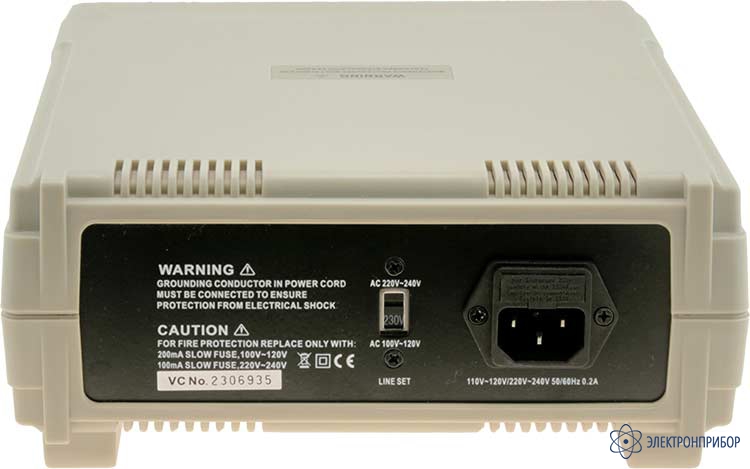

    Источник питания сеть переменного тока 220В/110В, 50/60Гц.
    Габаритные размеры без упаковки 260 мм х 220 мм х 82 мм
    Габаритные размеры с упаковкой 300 мм х 290 мм х 145 мм
    Вес без упаковки 1,2 кг
    Вес с упаковкой 1,4 кг

  • Комплект поставки МЕГЕОН 22130

    № Наименование Количество
    1 Мультиметр МЕГЕОН 22130 1
    2 Комплект измерительных проводов 1
    3 Кабель питания 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
