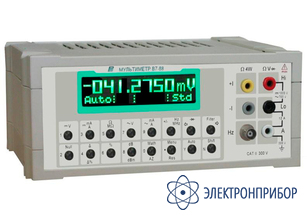

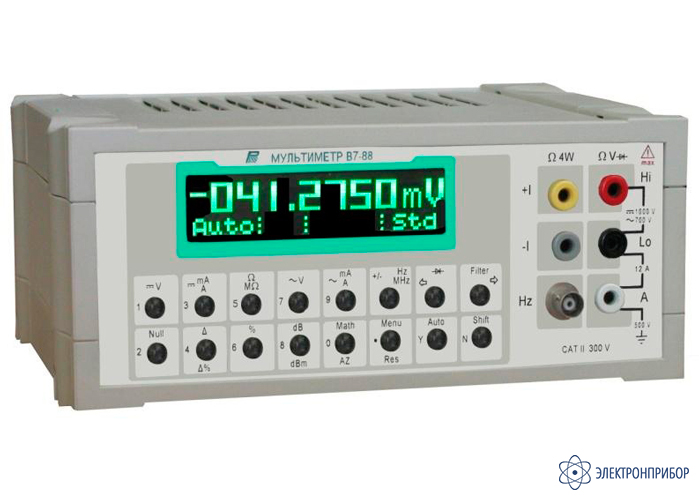

В7-88 — вольтметр-мультиметр

Код товара: 74745

    • Гарантия

      1 год

    Назначение вольтметра-мультиметра В7-88:

    Мультиметр В7-88 предназначен для измерений напряжения и силы постоянного тока, среднеквадратических значений напряжения и силы переменного тока синусоидальной формы, среднеквадратических значений напряжения и силы переменного тока несинусоидальной формы с большим коэффициентом амплитуды, сопротивления постоянному току, частоты сигналов переменного тока, а также выполнения диодного теста и "прозвонки" участков электрической цепи.

    Прибор рассчитан на работу как в автономном режиме, так и в составе автоматизированных систем с интерфейсом USB.

    Прибор предназначен для работы при температуре окружающего воздуха от плюс 5 °C до плюс 40 °C и относительной влажности до 90 % при температуре плюс 25 °C.

    Питание прибора осуществляется от сети переменного тока частотой 50 Гц напряжением 220 В.

    Мультиметр В7-88 обеспечивает измерение:

    • напряжения постоянного тока – до ±1000 В;
    • среднеквадратического значения (СКЗ) напряжения переменного тока с частотой от 5 Гц до 20 кГц – от 1 мВ до 700 В;
    • СКЗ напряжения переменного тока с частотой от 20 до 100 кГц – от 1 мВ до 200 В;
    • СКЗ напряжения переменного тока с частотой от 100 кГц до 1 МГц – от 1 мВ до 2 В;
    • силы постоянного тока – до ±10 А;
    • СКЗ силы переменного тока с частотой от 5 Гц до 5 кГц – от 100 мкА до 10 А;
    • сопротивления постоянному току – до 1000 МОм;
    • частоты сигналов переменного тока – от 5 Гц до 700 МГц;
    • падения напряжения на участке электрической цепи при пропускании постоянного измерительного тока силой 1 мА с включением звукового сигнала при значении падения напряжения менее 0,1 В (режим диодного теста и "прозвонки") – от 1 мВ до 10 В.

  • Технические характеристики вольтметра-мультиметра В7-88:

    Режим измерений напряжения постоянного тока
    Предел измерений (Uп) Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения
    ±(ppm от Uх+ppm от Uп)    		 Входное сопротивление, МОм Температурный коэффициент погрешности измерения, не более, ppm / °C
    0,2 В ±(000,0000 – 200,0000) мВ 30 + 10 Более 10000 2
    2 В ±(0200,001 – 2000,000) мВ 20 + 2 2
    20 В ±(02,00001 – 20,00000) В 20 + 2 2
    200 В ±(020,0001 – 200,0000) В 25 + 2 10 ± 0,01 3
    1000 В ±(0200,001 – 1000,000) В 30 + 3 3
    Примечание: Uх – измеряемое значение напряжения, Uп – номинальное значение предела измерений, ppm – миллионная доля.
    Режим измерений СКЗ напряжения переменного тока
    Предел измерений (Uп) Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения ±(% от Uх +% от Uп)
    Частота
    от 5 до 10 Гц* от 10 до  20 Гц* от 20 до 40 Гц* от 40 до 1000 Гц* от 1 до 10 кГц от 10 до 20 кГц от 20 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц от 0,2 до 1 МГц
    0,02 В

    00,1000 – 20,0000 мВ

    		 1,5+0,1 1+0,1 0,3+0,1 0,2+0,1 0,2+0,1 0,2+0,1 0,3+0,1 0,5+0,1 3+0,2 5+0,5**
    0,2 В

    020,0000 – 200,0000 мВ

    		 1,5+0,05 1+0,02 0,2+0,02 0,1+0,02 0,1+0,02 0,2+0,02 0,3+0,05 0,5+0,05 3+0,1 5+0,5
    2 В

    0200,000 –  2000,000 мВ

    		 1,5+0,005 1+0,005 0,2+0,005 0,06+0,005 0,06+0,005 0,2+0,005 0,3+0,01 0,5+0,02 3+0,1 5+0,5
    20 В

    02,00000 – 20,00000 В

    		 5+0,005 1+0,005 0,2+0,005 0,07+0,005 0,07+0,005 0,2+0,005 0,3+0,01 0,5+0,02 нд нд
    200 В

    020,0000 – 200,0000 В

    		 1,5+0,005 1+0,005 0,2+0,005 0,07+0,005 0,1+0,005 0,2+0,005 0,3+0,01 0,5+0,02 нд нд
    700 В

    0200,000 – 0700,000 В

    		 1,5+0 1+0 0,2+0 0,1+0 0,15+0 0,3+0 нд нд нд нд
    * В режиме работы с низкочастотным фильтром "LFr".
    ** Нормируется для СКЗ измеряемых напряжений переменного тока 5 мВ и выше.
    Примечание: Uх – измеряемое значение напряжения, Uп – номинальное значение предела измерений, нн – погрешность не нормируется, нд – измерение не допускается.
    Режимы измерений сопротивления постоянному току
    Предел измерений, (Rп) Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения
    ±(% от Rх + % от Rп)    		 Сила измери-тель- ного тока, мА* Температур-ный коэф-фициент погрешности измерения, не более, ppm / °C
    Режим измерений
    Ω (4 клеммы) kΩ (2 клеммы) MΩ (2 клеммы)
    20 Ом 00,00000 – 20,00000 Ом 0,01+0,001 – – 10 5
    200 Ом 020,0001 – 200,0000 Ом 0,005+0,0005 – – 10 5
    2 кОм 0200,001 – 2000,000 Ом 0,005+0,0005 0,005+0,001 – 1 5
    20 кОм 02,00001 – 20,00000 кОм 0,005+0,0005 0,005+0,001 – 0,1 5
    200 кОм 020,0001 – 200,0000 кОм 0,005+0,0005 0,005+0,001 – 0,01 5
    1000 кОм 0200,001 – 1250,000 кОм – 0,01+0,001 – 0,01 10
    2000 МОм 0,250000 – 1,250000 MОм – – 0,02+0,001 <0,07 10
    01,25000 – 12,50000 MОм – – 0,02R+0,01 <0,007
    012,500 – 125,000 МОм – – <0,0007
    0125,0 – 2000,0 MОм – – <0,00007
    * Номинальное значение силы измерительного тока (устанавливается с погрешностью ±10 %).
    Примечания:
    1 Rх – измеряемое значение сопротивления; R – измеряемое значение сопротивления, выраженное в мегаомах; Rп – номинальное значение предела измерений. Для предела измерений 2000 МОм номинальное значение предела измерений при расчете основной погрешности измерения зависит от диапазона значений отображаемой шкалы и равно соответственно 1, 10, 100, 1000 MОм.
    2 Указанные значения пределов допускаемой основной погрешности измерения (их аддитивные составляющие) обеспечиваются при условии компенсации начального сопротивления входных цепей прибора (клемм и кабелей) с помощью функций "Null", "∆" или автокалибровки нуля.
    Режим диодного теста
    Предел измерений (Uп) Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения
    ±(% от Uх + % от Uп)    		 Сила измерительного тока, мА* Температурный коэффициент погрешности измерения, не более, ppm / °C
    10 В 00,00000 – 12,50000 В 0,05 + 0,005 1 5
    *Номинальное значение измерительного тока (устанавливается с погрешностью ±10 %).
    Примечания:
    1 Uх – измеряемое значение напряжения; Uп – номинальное значение предела измерений.
    2 Звуковой сигнал включается, когда напряжение на входных клеммах прибора ниже 0,1 В.
    Режим измерений силы постоянного тока
    Предел измерений (Iп) Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения
    ±(% от Iх + % от Iп)    		 Номинальное значение сопротивления шунта (входное сопротивление прибора), не более, Ом Температурный коэффициент погрешности измерения, не более, ppm / °C
    20 мА ±(00,00000 – 20,00000) мА 0,01 + 0,0005 10 (13) 10
    200 мА ±(020,0001 – 200,0000) мА 0,01 + 0,0005 1(3) 10
    1000 мА ±(0200,000 – 1250,000) мА 0,015 + 0,001 0,1 (0,4) 10
    10 А ±(01,25001 – 12,50000) А 0,03 + 0,001 0,01 (0,03) 15
    Примечание: Iх – измеряемое значение силы тока, Iп - номинальное значение предела измерений.
    Режим измерений СКЗ силы переменного тока
    Предел измерений (Iп) Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения ±(% от Iх + % от Iп) Номинальное значение сопротивления шунта (входное сопротивление прибора), не более, Ом Температурный коэффициент погрешности измерения, не более, ppm / °C
    Частота
    от 5 до 10 Гц от 10 до 20 Гц от 20 до 40 Гц от 40 до 1000 Гц от 1 до 5 кГц
    20 мА 00,00000 – 20,00000 мА 1,5+0,01 0,5+0,01 0,3+0,01 0,1+0,005 0,2+0,01 10 (13) 100
    200 мА 020,0001 – 200,0000 мА 1,5+0,01 0,5+0,01 0,3+0,01 0,1+0,005 0,2+0,01 1(3)
    1000 мА 0200,001 – 1250,000 мА 1,5+0,01 0,5+0,01 0,3+0,01 0,1+0,01 0,2+0,01 0,1 (0,4)
    10 А 01,25001 – 12,50000 А 1,5+0,01 0,5+0,01 0,3+0,01 0,1+0,01 нн 0,01 (0,03)
    Примечание: Iх – измеряемое значение силы тока, Iп – номинальное значение предела измерений, нн – погрешность не нормируется.
    Режимы измерений частоты сигналов переменного тока
    Параметр Значение
    Измерение частоты сигналов переменного тока  производится:
    - в режиме измерений "Hz"
    - в режиме измерений "МHz"
    - в режиме измерений "ACHz"
    диапазон частот от 5 Гц до 50 МГц
    диапазон частот от 50 до 700 МГц
    диапазон частот от 5 Гц до 5 кГц  для переменного тока и от  5 Гц до 1 МГц для напряжения переменного тока
    Режимы измерений частоты
    Режим измерений Диапазон значений отображаемой шкалы Пределы допускаемой основной погрешности измерения
    ±(ppm от Fх) или ±ЕМР**    		 Входные
    параметры    		 Температурный коэффициент погрешности измерения, не более, ppm / °C
    Измерительный интервал
    FX1 FX2 FX5
    Hz ,0000000 – ,9999999 кГц 5 или 10 5 или 5 5 или 2 Напряжение переменного тока на входе "Hz"от 0,2 до 25 В (СКЗ) *** 0,5
    1,000000 – 9,999999 кГц
    10,00000 – 99,99999 кГц
    100,0000 – 999,9999 кГц
    1000,000 – 9999,999 кГц
    10000,00 – 64000,00 кГц
    MHz 10,00000 – 99,99999 МГц
    100,0000 – 999,9999 МГц
    1000,000 – 1250,000 МГц*
    ACHz ,0000000 – ,9999999 кГц 10 или 10 7 или 5 5 или 2 Переменный ток и напряжение переменного тока в диапазоне от 5 до 120 % шкалы
    1,000000 – 9,999999 кГц
    10,00000 – 99,99999 кГц
    100,0000 – 999,9999 кГц
    1000,000 – 9999,999 кГц
    * Измерения возможны, нормируемая погрешность измерения не гарантируется.
    **Применяется большее значение.
    *** В режиме измерений "MHz" минимальное значение входного напряжения переменного тока равно 0,3 В. Максимально-допустимое входное напряжение переменного тока 25 В можно подавать только с частотой ниже 5 МГц, в диапазоне частот от 5 до 10 МГц входное напряжение не должно превышать 15 В, в диапазоне частот от 10 до 100 МГц – 7 В, в диапазоне частот от 100 до 1000 МГц – 5 В.
    Примечания:
    1 Fх – измеряемое значение частоты, ЕМР – единица младшего разряда.
    2 Пределы измерений частоты выбираются только автоматически.

  • Комплект поставки В7-88

    № Наименование Количество
    1 Вольтметр-мультиметр В7-88 1
    2 Руководство по эксплуатации 1
