IT 8 Pt/Tэкс R, IT8Pt/TэксR

Термометры (контактное измерение температуры)

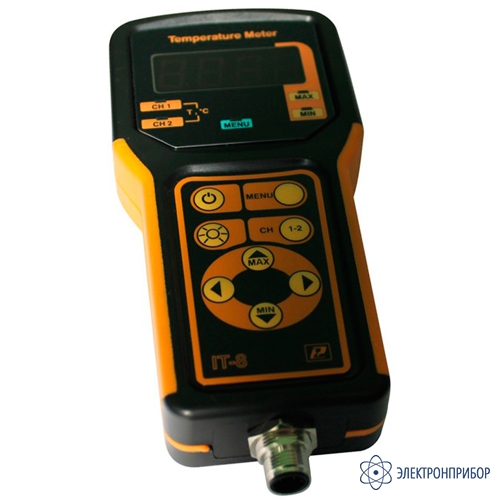

IT-8-Pt/Tэкс-R — измеритель температуры цифровой портативный двухканальный повышенной точности

Код товара: 66961
  • 56749-14
    Является модификацией IT-8

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56749-14 до 24.01.2029

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    Измерители температуры переносные двухканальные IT–8 предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, термоэлектрических преобразователей) и отображения на цифровом индикаторе текущего значения температуры.

    Приборы применяются в пищевой промышленности, сельском и коммунальном хозяйствах, машиностроении и других отраслях промышленности для измерения температуры.

    Описание измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    Отечественные измерители температуры цифровые портативные IT-8 имеют два канала измерения. Каждый из каналов рассчитан на работу с определённым типом датчиков (термопреобразователей). Датчики подключаются к прибору при помощи соединителей. Для подключения термопар используются плоские мини соединители (L2) с двумя ножевыми контактами. Цвет соединителя говорит о типе подключаемой термопары: зелёный или жёлтый- ХА(К), оранжевый – ТПП(S), ТПП(R).

    Для подключения термосопротивлений к измерителю температуры используется или плоский мини соединитель (L3) с тремя ножевыми контактами белого цвета, или круглый герметичный соединитель (R) с четырьмя контактами. Плоские мини соединители расположены на верхней торцевой поверхности прибора, круглый - на нижней торцевой поверхности.

    В зависимости от типа входа каждого канала и конструкции соединителей возможны следующие модификации измерителя IT-8.

    Условные обозначения параметров измерителя IT-8:

    IT-8-X/Y-Z, где:
    X - тип входа 1-го канала:
    - Pt -  для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651-2009;
    - K - для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585-2001;
    - TS - для подключения термопреобразователей сопротивления с НСХ 50М; 100П; Pt100 ГОСТ 6651-2009;
    - SR - для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585-2011;
    Y - тип входа 2-го канала:
    - Tc- датчик встроенный;
    - Pt - для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651-2009;
    - K - для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585-2001;
    - SR - для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585-2011;
    - Тэкс, Тхс - специальный тип входа, используемый для контроля температуры окружающей среды и приборной части соединителя (температуры холодного спая  для приборов со входом K, SR);
    Z - тип соединителя:
    - L3 - для термопреобразователей, плоский с тремя контактами в верхней части корпуса;
    - L2 - для преобразователей термоэлектрических, плоский с двумя контактами;
    - R - для термопреобразователей, круглый герметичный в нижней части корпуса.

    Измерители с типом входа Тс имеют только один канал для подключения внешнего датчика. Второй канал используется для индикации температуры самого прибора при помощи встроенного в корпус датчика.

    Благодаря повышенной точности электронного термометры IT-8, погрешность измерения определяется, в основном, подключаемым датчиком. Таким образом, измеритель температуры может работать с несколькими датчиками. Диапазон измерения прибора с датчиком определяется диапазоном измерения датчика. При необходимости можно провести юстировку цифрового измерителя температуры с конкретным датчиком в необходимом диапазоне измеряемых температур. При этом заводские настройки измерителя остаются неизменными.

    Учитывая, что портативные электронные термометры IT-8 могут эксплуатироваться в диапазоне температуры от минус 40 (50)°С до плюс 55°С, сведена к минимуму дополнительная температурная погрешность.

    С измерителем температуры предлагается широкий ассортимент датчиков, позволяющих проводить контроль различных объектов, а также удлинительных и соединительных кабелей.

    Сервисные функции:

    • Запоминание максимального, минимального значений;
    • Звуковая, световая сигнализация о выходе за заданный порог;
    • Возможность корректировки сдвига и наклона характеристики;
    • Автоматическое отключение питания через 1…60 мин.;
    • Диагностика состояния элементов питания;
    • Автоматический переход в экономичный режим.

    Особенности измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    • Диапазон измерения от -200 до +1700°С;
    • 2 канала измерения;
    • Высокая точность;
    • Широкий диапазон температуры эксплуатации от мин.40°С;
    • Низкая дополнительная температурная погрешность;
    • Задание порога звуковой и световой сигнализации;
    • Запоминание макс. и мин. значений;
    • Подключение датчиков через соединители;
    • Яркий большой светодиодный индикатор;
    • Возможность пользовательской юстировки с датчиком без нарушения заводской настройки;
    • Наличие широкого ассортимента датчиков, соединительных кабелей;
    • Прочный, герметичный, с прорезиненными вкладышами корпус;
    • IT-8 - это российский электронный термометр, идеальный вариант для импортозамещения дорогих зарубежных приборов.

    Применяемые зонды

    Фото зонда Обозначение зонда Тип зонда Совместимость с модификациями
    IT-8-Pt/Tэкс-L3 IT-8-Pt/Tэкс-R IT-8-K/Tхс IT-8-TS/Tэкс-L3 IT-8-TS/Tэкс-R IT-8-TS/SR IT-8-TS/K IT-8-Pt/Pt IT-8-SR/SR IT-8-K/K
    Термопреобразователи сопротивления

    К1И-ВП    		 Встроенный, погружной ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К1И-ВВ    		 Встроенный, воздушный ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К1И-КП    		 С кабелем, погружной ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К1И-КК    		 С кабелем, погружной ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К2-КП    		 С кабелем, в виде гильзы ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -
    Удлинительные и соединительные кабели для термопреобразователей сопротивления

    С1-2    		 Для увеличения расстояния от датчика до измерителя ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    С2-2    		 Для увеличения расстояния от датчика до измерителя ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    С1-1    		 Для подключения внешних датчиков к измерителю ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    С2-1    		 Для подключения внешних датчиков к измерителю ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -
    Преобразователи термоэлектрические (термопары)

    К11-Р    		 Встроенный, гибкий - - ✓ - - - ✓ - - ✓

    К1-ВП    		 Встроенный, погружной - - ✓ - - - ✓ - - ✓
    Зонд погружаемый усиленный ЗПГУ 8.150, ЗПГУ 8.300, ЗПГУ 8.500, ЗПГУ 8.1000, ЗПГУ 8.1500
    К1-ВВ    		 Встроенный, воздушный - - ✓ - - - ✓ - - ✓

    К1-КП    		 С кабелем, погружной - - ✓ - - - ✓ - - ✓

    К1-КПФ    		 С кабелем, погружной, для агрессивных сред - - ✓ - - - ✓ - - ✓

    КП1    		 С кабелем, поверхностный - - ✓ - - - ✓ - - ✓

    КП2    		 С кабелем, поверхностный - - ✓ - - - ✓ - - ✓

    КП3    		 С кабелем, поверхностный - - ✓ - - - ✓ - - ✓
    Удлинительные и соединительные кабели для преобразователей термоэлектрических

    СК1-К    		 Для увеличения расстояния от датчика до измерителя  - - ✓ - - - ✓ - - ✓

    СК2-К    		 Для подключения внешних датчиков к измерителю - - ✓ - - - ✓ - - ✓

  • Технические характеристики измерителя температуры цифрового портативного двухканального повышенной точности IT-8-Pt/Tэкс-R:

    Характеристики модификаций IT-8
    Наименование модификации Канал Тип входа Диапазон измерения, °С Пределы допускаемой абсолютной основной погрешности, °С Тип соединителя
    IT-8-Pt/Tэкс-L3 1 Pt1000 -200…+800 ±(0,2+0,001Т*) L3
    2 встроенный -40…+55 ±1,0 -
    IT-8-Pt/Tэкс-R 1 Pt1000 -200…+800 ±(0,2+0,001Т*) R
    2 встроенный -40…+55 ±1,0 -
    IT-8-K/Tхс 1 K -50…+1200 ±(0,5+0,0005Т*) L2
    2 встроенный -40…+55 ±1,0 -
    IT-8-TS/Tэкс-L3 1 программируемый - ±(0,2+0,001Т*) L3
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 встроенный -40…+55 ±1,0 -
    IT-8-TS/Tэкс-R 1 программируемый - ±(0,2+0,001Т*) R
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 встроенный -40…+55 ±1,0 -
    IT-8-TS/SR 1 программируемый - ±(0,2+0,001Т*) R
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 программируемый SR -50…+1700 ±(0,5+0,0005Т*) L2
    IT-8-TS/K 1 программируемый - ±(0,2+0,001Т*) R
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 K -50…+1200 ±(0,5+0,0005Т*) L2
    IT-8-Pt/Pt 1 Pt1000 -200…+800 ±(0,2+0,001Т*) L3
    2 Pt1000 -200…+800 ±(0,2+0,001Т*) R
    IT-8-SR/SR 1 Программируемый S, R -50…+1700 ±(0,5+0,0005Т*) L2
    2 Программируемый S, R -50…+1700 ±(0,5+0,0005Т*) L2
    IT-8-K/K 1 K -50…+1200 ±(0,2+0,0005Т*) L2
    2 K -50…+1200 ±(0,2+0,0005Т*) L2
    Общие характеристики
    Параметр Значение
    Количество каналов измерения 2
    Питание Четыре элемента типа ААА напряжением 1,5В
    Дополнительная температурная погрешность прибора, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения плюс 20 °С Не более ±(0,1+0,0006Т) °С на каждые 10 °С изменения температуры окружающей среды
    Дискретность отсчёта результатов измерения прибора Для канала с типом входа – Pt, TS в диапазоне от минус 200 до минус 100°С 1,0°С
    в диапазоне от минус 99,9 до плюс 800°С – 0,1°С 0,1°С
    Для канала с типом входа – К, SR в диапазоне от минус 50,0 до плюс 999,9°С 0,1°С
    в диапазоне от плюс 1000 до плюс 1700°С 1,0°С
    Время измерения температуры по каждому каналу прибора для канала с типом входа Pt, TS Не более 0,9 с
    для канала с типом входа – К, SR Не более 0,3 с
    Время непрерывной работы до смены элемента питания ÷200ч
    Примечания:
    1. Диапазон измерения температуры прибора с термопреобразователем равен области пересечения диапазонов измерения прибора и термопреобразователя, а суммарная абсолютная погрешность равна сумме абсолютных погрешностей прибора и термопреобразователя.
    2. Датчиком температуры холодного спая (температуры прибора) в измерителе температуры служит интегральный датчик, имеющий хороший тепловой контакт с соединителем.
    3. С целью уменьшения суммарной погрешности измерителя температуры и термопреобразователя в приборе имеется возможность юстировки введением поправочных коэффициентов.

  • Комплект поставки IT-8-Pt/Tэкс-R

    № Наименование Количество
    1 Измеритель температуры цифровой портативный двухканальный повышенной точности IT-8-Pt/Tэкс-R 1
    2 Элемент питания ААА 4
    3 Ответная часть (части) соединителя (соединителей) 1
    4 Руководство по эксплуатации 1
    5 Сумка для переноски прибора 1

    Дополнительная комплектация IT-8-Pt/Tэкс-R:

    (Поставляется за отдельную плату)

    № Наименование
    1 Термопреобразователи сопротивления
    2 Преобразователи термоэлектрические
    3 Кабели соединительные
    4 Методика юстировки

  • Дополнительная комплектация IT-8-Pt/Tэкс-R
