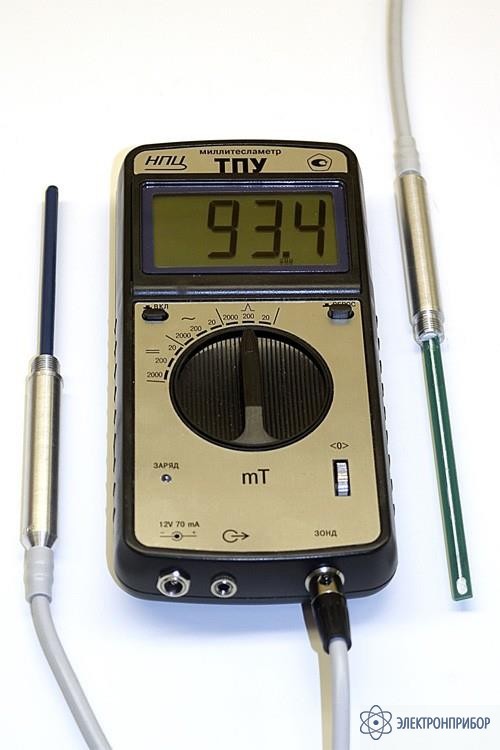

ТПУ-01 — миллитесламетр портативный универсальный

Код товара: 29331
  • 28134-12

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      28134-12 до 03.02.2027

    Сертификаты

    Назначение миллитесламетра ТПУ-01:

    Миллитесламетр ТПУ-01 предназначен: для исследованиия магнитных систем различного назначения, в т.ч. магнитотерапевтических аппаратов и устройств; для измерения намагниченности образцов и деталей из магнитомягких и магнитотвердых материалов; для контроля режимов намагничивания и размагничивания, а также измерения остаточной намагниченности в магнитопорошковой дефектоскопии; при контроле параметров магнитных полей различных объектов и на рабочих местах на соответствие требованиям СанПиН 2.2.4.1191-03. Удобен для применения как в лабораторных, так и в цеховых условиях.

    Миллитесламетр ТПУ-01 зарегистрирован в Государственном реестре средств измерений России под № 28134-04 (сертификат об утверждении типа RU.C.34.018.А № 19239 от 15.12.2004 г.).

    Описание миллитесламетра ТПУ-01:

    Измеряемая магнитная индукция: постоянное поле, переменное поле (средневыпрямленные и амплитудные значения, частота 20 – 5000 Гц), импульсное поле (длительность однократных импульсов 100 мкс – 5 с).

    Два измерительных зонда с преобразователями Холла: зонд «С» (аксиальный) для измерений аксиального поля в катушках (соленоидах) и нормальной составляющей магнитного поля деталей; зонд «М» (радиальный) для измерений в зазорах магнитных систем и тангенциальной составляющей магнитного поля деталей. Для исполнений приборов ТПУ-03, ТПУ-04 возможна поставка модификаций зондов «С» и «М» повышенной прочности (зонды «С1», «М1»).

    Аналоговый выход для наблюдения и записи формы магнитного поля.

    Пределы основной относительной погрешности Δo, %, при измерении:

    • постоянного магнитного поля:  Δо = ± [ 2,0 + 0,1 (Вп/В - 1)];
    • средневыпрямленных значений переменного магнитного поля в диапазоне частот 20 – 1000 Гц:
      Δо = ± [ 2,5 + 0,2 (Вп/В - 1)];
    • амплитудных значений переменного в диапазоне частот 20 – 1000 Гц и импульсного поля:
      Δо =  ± [ 5,0 + 0,5 (Вп/В - 1)].

    Пределы дополнительной погрешности Δдоп, %, в диапазоне частот от 1 до 5 кГц:

    • Δдоп = ±5,0·(f - 1)], где f – частота измеряемого магнитного поля в кГц.

    Сводная таблица миллитесламетров серии ТПУ:

    Исполнение Измеряемая индукция магнитного поля Диапазоны измерений, мТл Диапазон показаний
    постоянного переменного импульсного 0,001 – 1,999
    0,01 – 19,99
    0,1 – 199,9    		 0,01 – 19,99
    0,1 – 199,9
    1 – 1999    		 0,1 – 199,9
    1 – 1999    		 0,01 – 19,99, Тл
    ТПУ + + + – + – –
    ТПУ-01 + + + + – – –
    ТПУ-02 + + + – – + +
    ТПУ-03 + – – – + – –
    ТПУ-04 + – – + – – –
    ТПУ-05 + – – – – + +

    Знаком «+» отмечены вид измеряемого поля и диапазоны измерений данного исполнения миллитесламетра.

  • Технические характеристики миллитесламетра ТПУ-01:

    Параметр Значение
    Дисплей: 31/2 разряда; ЖКИ.
    Высота символов – 27 мм.
    Регулируемый угол наклона дисплея.
    Питание: встроенный аккумулятор;
    внешний источник питания постоянного тока (сетевой адаптер), используемый также как зарядное устройство.
    Габаритные размеры, мм: электронный блок (ширина х длина х высота), мм: 90 х 186 х 36;
    рабочая часть зонда «С» Ø 5,8 х 82;
    рабочая часть зонда «М» 6 x 1,8 x 106
    Масса, не более, кг: электронный блок 0,5;
    зонд 0,05
    Рабочие условия эксплуатации: температура окружающего воздуха, °С от 5 до 40
    относительная влажность воздуха при 25 °С, % до 90

  • Комплект поставки ТПУ-01

    Наименование Количество
    Миллитесламетр 1
    Руководство по эксплуатации с методикой поверки 1
    Свидетельство о первичной поверке 1
    Аккумулятор 1
    Сетевой адаптер 1
    Футляр для переноски и удобства работы в цеховых и полевых условиях 1
