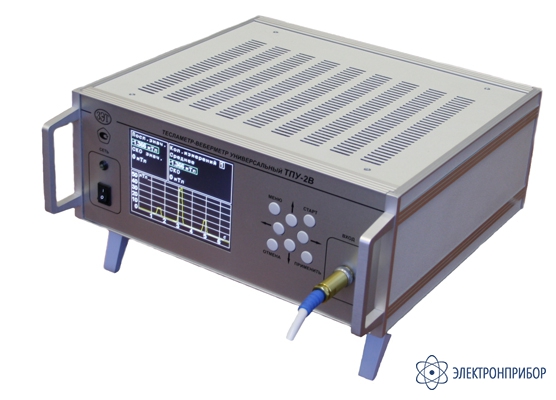

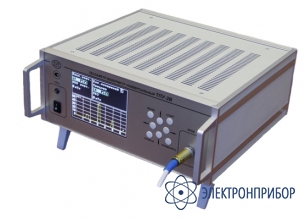

ТПУ-2В — тесламетр-веберметр (флюксметр) универсальный

Код товара: 49342
  • 61082-15

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61082-15 до 14.07.2025

    Назначение тесламетра-вебеметра (флюксметра) универсального ТПУ-2В:

    • Измерение магнитной индукции постоянных, переменных и импульсных магнитных полей;
    • Измерение потокосцепления;
    • Измерение и вычисление магнитного потока через измерительную катушку и магнитной индукции в катушке;
    • Измерение магнитного момента образца, помещённого в катушку Гельмгольца, вычисление его намагниченности по стандарту IEC 60604-14:2002.

    Области применения и особенности тесламетра-вебеметра (флюксметра) универсального ТПУ-2В:

    • Точные исследования магнитных полей, в том числе импульсных, создаваемых магнитными системами и электрическими аппаратами различного назначения;
    • Точные измерения магнитных характеристик магнитных материалов в замкнутой и разомкнутой цепи;
    • Индикация на дисплее прибора или внешнего компьютера и возможности анализа и хранения параметров и формы измерительных сигналов;
    • Возможности индикации результатов измерений магнитных полей до 100 Тл;
    • Возможности работы в сфере государственного регулирования обеспечения единства измерений;
    • Возможности работы с управлением от внешнего компьютера, интерфейс USB.

  • Технические характеристики тесламетра-вебеметра (флюксметра) универсального ТПУ-2В:

    Параметр Значение
    Вид измеряемого магнитного поля постоянное;
    переменное (максимальные значения);
    импульсное.
    Диапазон измерений постоянного, переменного и импульсного поля, измерительные зонды "М", "С"
    на пределах измерений    		 0,01 ... 2000 мТл
    1; 10; 100 мТл; 1; 10; 100 Тл
    Диапазон показаний, измерительные зонды "М", "С" 1 мкТл ... 100 Тл
    Пределы допускаемой относительной погрешности измерений, %:
    - магнитной индукции 0,01 ... 20 мТл постоянного магнитного поля, зонды "М", "С"
    - магнитной индукции 20 ... 2000 мТл постоянного магнитного поля, зонд "М"
    - магнитной индукции 20 ... 400 мТл постоянного магнитного поля, зонд "С"
    - магнитной индукции 400 ... 2000 мТл постоянного магнитного поля, зонд "С"
    - максимальных значений переменных и импульсных магнитных полей в нормальной области частот 5 ... 2000 Гц
    δ = ± (0,5 + 0,1 * (Вп/Ви - 1))
    δ = ± (0,5 + 0,05 * (Вп/Ви - 1))
    δ = ± (0,5 + 0,05 * (Вп/Ви - 1))
    δ = ± 0,5 * (Ви/400)
    δ0 = ± (1,0 + 0,1 * (Вп/Ви - 1))
    Рабочая область частот магнитной индукции переменного магнитного поля, зонды "М", "С" 2 ... 5 кГц
    Пределы дополнительной допускаемой относительной погрешности измерений переменного магнитного поля в рабочей области частот δдоп, % δдоп = ± (1,5 * (f-2))
    Диапазон измерений переменного поля, зонд "И"
    на пределах измерений
    в диапазоне частот
    Примечание - на частотах f измеряемого магнитного поля верхнее и нижнее значения диапазона измерений опрелеляются путем умножения на коэффициент 0,05/f    		 0,01 ... 1000 мТл
    1; 10; 100 мТл; 1; 10; 100 Тл
    0,01 ... 10 кГц

    Пределы допускаемой относительной погрешности измерений, зонд "И" δ = ± (1,0 + 0,1 * (Вп/Ви - 1))
    Диапазон измерений потокосцепления на пределах измерений
    в диапазоне интегрируемых напряжений    		 1 мкВ*с ... 10 В*с
    0,1; 1; 10; 100 мВ*с; 1; 10 В*с 1 мкВ ... 8 В
    Пределы допускаемой относительной погрешности измерений потокосцепления δ, % δ = ± (1,0 + 0,1 * (Ψп/Ψи - 1))
    Время интегрирования, которое может устанавливать оператор 100; 500 мкс; 1; 5; 10; 50; 100; 200; 500 мс; 1; 2; 5; 10; 20; 30; 50 с
    Количество измерений в серии 1 ... 10
    Время измерений постоянного магнитного поля, которое может устанавливать оператор 0,1; 0,8; 1,6; 6,4; 12,8; 25,6 с
    Частотный диапазон обзора спектра при измерениях переменного магнитного поля 70; 35; 18; 8; 4; 2 кГц
    Минимальная длительность импульсов магнитного поля, которую может устанавливать оператор 6; 50; 100; 400; 800; 1600 мкс
    Мощность, потребляемая от сети электропитания 220 В, 50 Гц, не более 40 В*А
    Габаритные размеры, не более:
    - блока измерительного (ширина х длина х высота)
    - блока усилителя (ширина х длина х высота)
    - измерительного зонда "С" (диаметр х длина)
    - измерительного зонда "М" (диаметр х длина)
    - измерительного зонда "И" (диаметр х длина)
    - рабочей части зонда "С" (диаметр х длина)
    - рабочей части зонда "М" (ширина х толщина х длина)
    - рабочей части зонда "И" (ширина х толщина х длина)
    345 х 370 х 170 мм
    60 х75 х 40 мм
    20 х 275 мм
    20 х 300 мм
    12 х 200 мм
    5,5 х 82 мм
    6 х 1,5 х 105 мм
    6 х 1,5 х 105 мм
    Масса, не более, в том числе:
    - блока измерительного
    - блока усилителя
    - измерительных зондов "М", "С"
    - измерительного зонда "И"    		 7,6 кг (общая)
    6,8 кг
    0,25 кг
    0,16 кг
    0,07 кг
    Рабочие условия применения:
    - температура окрудающего воздуха,
    - относительная влажность воздуха, не более
    - атмосферное давление
    +15 ... +25 °C
    80%, при температуре +25 °C
    70 ... 106,7 кПа
    Условия хранения:
    - температура окружающего воздуха
    - отностельная влажность воздуха, не более
    - атмосферное давления
    -25 ... +55 °C
    95%, при температуре +25 °C
    70 ... 106,7 кПа

  • Комплект поставки ТПУ-2В

    № Наименование Количество
    1 Блок измерительный 1
    2 Зонд измерительный "С" 1
    3 Зонд измерительный "М" 1
    4 Зонд измерительный "И" 1
    5 Блок усилителя 1
    6 Кабель блока усилителя (0,5м) 1
    7 Кабель связи с компьютером, интерфейс USB (1,8 м) 1
    8 Сетевой кабель электропитания (1,8м) 1
    9 Руководство по эксплуатации 1
    10 Методика поверки 1
    11 Формуляр 1
    12 Свидетельство о первичной поверке 1
    13 Компакт-диск с ПО "Флюкс-У" 1
    14 Штекер mini XLR 4P Female (для подключения измерительных катушек) 4
    15 Вставка плавкая ВП1-1А-250В 3
