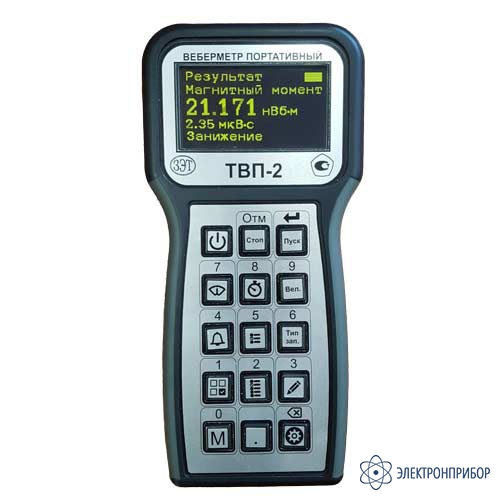

ТВП-2 — веберметр (флюксметр) портативный

Код товара: 53881
  • 75099-19

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75099-19 до 24.05.2029

    Сертификаты

    Назначение веберметра (флюксметра) портативного ТВП-2:

    Веберметр ТВП-2 предназначен для измерения:

    • Потокосцепления с подключенной к веберметру измерительной катушкой;
    • Магнитного потока через катушку и магнитной индукции (напряженности магнитного поля) при подключении к веберметру измерительной катушки с известными постоянной или числом витков и площадью поперечного сечения;
    • Магнитного момента и намагниченности ферромагнитного образца, помещенного в подключенную к веберметру катушку с известной постоянной по напряженности магнитного поля.

    Описание веберметра (флюксметра) портативного ТВП-2:

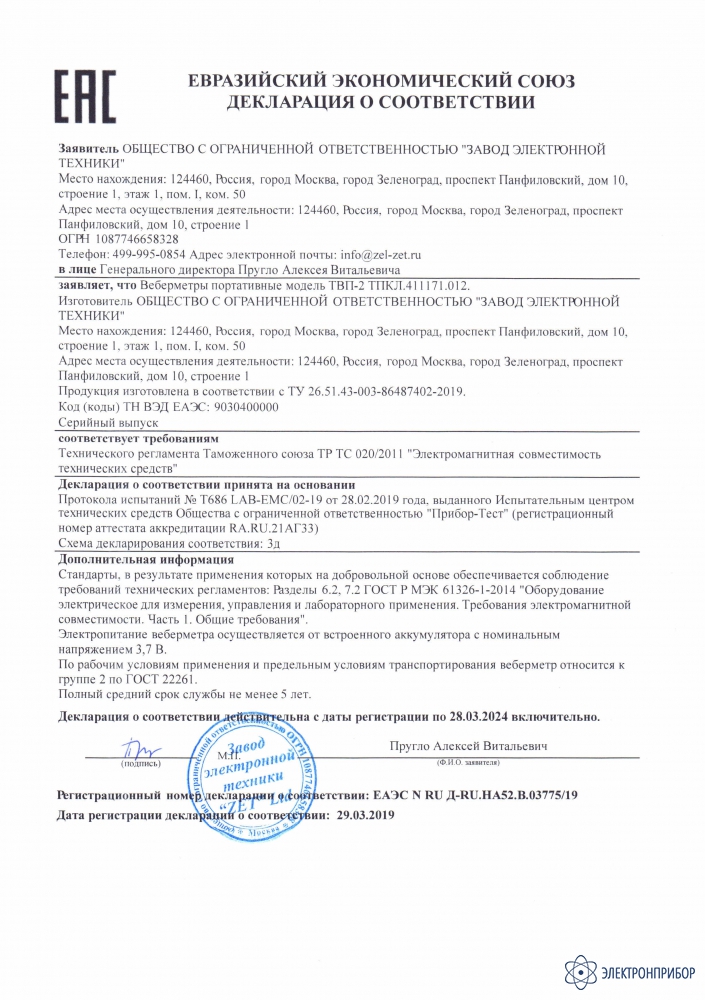

    Веберметр ТВП-2 соответствует требованиям распространяющихся на него Технических регламентов ЕАЭС, декларация о соответствии ЕАЭС N RU Д-RU.НА52.В.03775/19. Принцип действия веберметра ТВП-2 основан на цифровом интегрировании ЭДС самоиндукции в измерительной катушке, подключенной к прибору. Веберметр предназначен для измерения: потокосцепления с подключенной к веберметру измерительной катушкой; магнитного потока через катушку и магнитной индукции (напряженности магнитного поля) при подключении к веберметру измерительной катушки с известными постоянной или числом витков и площадью поперечного сечения; магнитного момента и намагниченности ферромагнитного образца, помещенного в подключенную к веберметру катушку с известной постоянной по напряженности магнитного поля.

    Веберметр индицирует результаты измерений и вычислений в следующих единицах и их дольных значениях:

    • В×с (потокосцепление, вебер×витки);
    • Вб (магнитный поток);
    • Тл (магнитная индукция);
    • А/м (напряженность магнитного поля);
    • Вб×м (дипольный магнитный момент образца);
    • Тл (намагниченность образца).

    Особенности веберметра (флюксметра) портативного ТВП-2:

    • Возможна сигнализация о том, что контролируемый параметр вышел за допуск, установленный оператором (удобно, например, при разбраковке постоянных магнитов);
    • Возможны запись и хранение всех переменных параметров в десяти ячейках памяти;
    • Имеется связь с внешним компьютером (интерфейс USB), в поставку входит соответствующее программное обеспечение. Для автоматизации процесса измерений и интеграции ТВП-2 в измерительные установки предоставляются библиотеки с примерами использования;
    • Наибольшее допускаемое входное напряжение 100 В;
    • Защита по входу от воздействия кратковременных перенапряжений до 1000 В.

  • Технические характеристики веберметра (флюксметра) портативного ТВП-2:

    Параметр Значение
    Диапазон измерений и показаний магнитного потока (потокосцепления) От 0,1•10-6 до 10 Вб (В·с)
    Пределы показаний 0,1; 1; 10; 100 мВб (мВ·с); 1; 10 Вб (В·с)
    Время интегрирования 10; 50; 100; 500 мс; 1; 2; 5; 10 с
    Пределы допускаемой относительной погрешности измерений магнитного потока (потокосцепления) в соответствии с описанием типа веберметра В диапазоне измерений от 2 до 10 мкВб включительно ±2,5;
    В диапазоне измерений свыше 10 мкВб до 25 мВб ±1,0%
    Наибольшее допускаемое входное напряжение (на пределе 10 Вб) 100 В
    Входное сопротивление, активное в диапазоне частот от 0 до 100 кГц 40 кОм
    Функция пересчета измеренных значений потокосцепления с катушкой типа колец Гельмгольца в дипольный магнитный момент и намагниченность ферромагнитного образца, помещенного в эту катушку Есть
    Защита по входу от воздействия перенапряжений До 1000 В длительностью не более 20 мкс
    Сигнализация о том, что контролируемый параметр (потокосцепление) вышел за допуск, установленный оператором («норма», «завышение», «занижение») Есть
    Электропитание От встроенного аккумулятора с номинальным напряжением 3,7 В
    Дистанционное управление и передача данных во внешний компьютер По интерфейсу USB (специальное программное обеспечение)
    Габаритные размеры 210 × 101 × 33 мм
    Масса 0,5 кг

  • Комплект поставки ТВП-2

    № Наименование Количество
    1 Веберметр (флюксметр) портативный ТВП-2 1
    2 Аккумулятор (установлен в прибор) 1
    3 Штекер «банан» для подключения измерительных катушек пользователя 2
    4 Кабель связи, интерфейс USB 1
    5 Зарядное устройство (источник питания) 1
    6 Футляр 1
    7 Компакт-диск с ПО «Флюкс-П» 1
    8 Руководство по эксплуатации 1
    9 Формуляр 1
    10 Методика поверки 1
    11 Свидетельство о первичной поверке 1
