A-10160, A 10160, A10160
Аксессуары для усилителей мощности Tabor

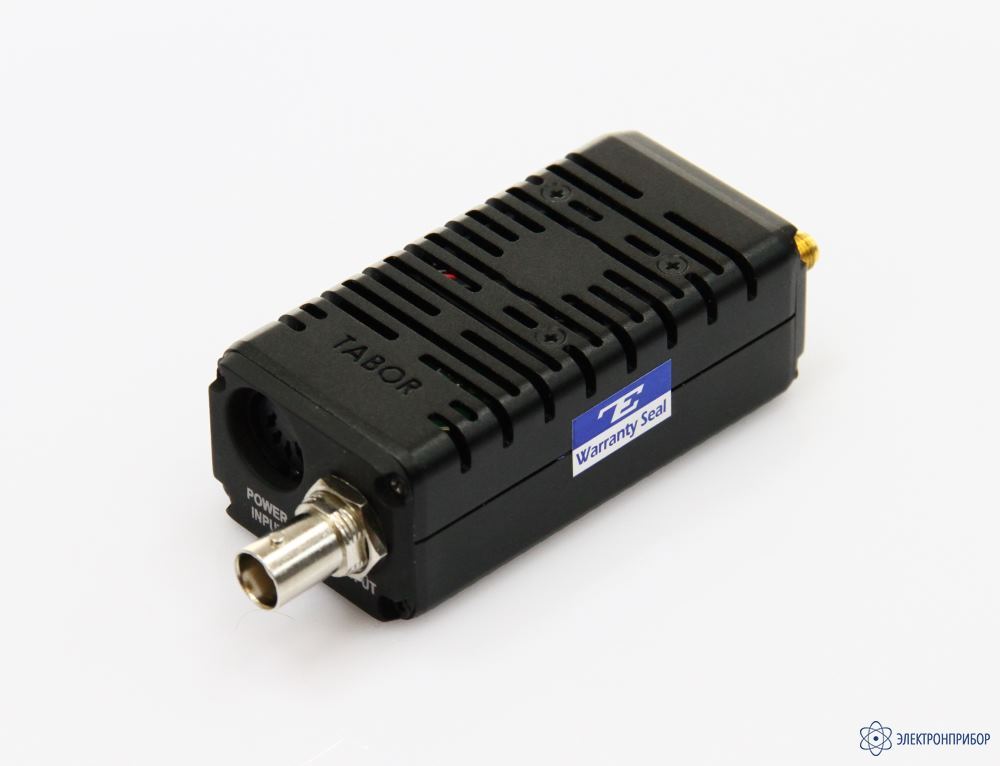

A10160 — преобразователь напряжения
Код товара: 38095-
-
Гарантия
1 год
-
Производитель
Особенности преобразователя напряжения A10160:
- Количество каналов: 1;
- Диапазон частот: до 45 МГц;
- Усиление напряжения до 30 Впик;
- Малое время нарастания: <10 нс;
- Низкий уровень искажений;
- Малые габариты и масса;
- Компактный металлический корпус;
- Вход -BNC, выход -2 SMA (диф).
-
-
Технические характеристики преобразователя напряжения A10160:
XАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЕ ПАРАМЕТРЫ ВХОДА Тип входа Дифференциальный, SMA ( 2 – нормальный и инвертированный) Сопротивление 50 Ом Входной уровень 6 В пик - пик ( от - 3 до +3 В пик ) Диапазон частот DC ...45 МГц ПАРАМЕТРЫ ВЫХОДА Количество каналов 1 Связь по входу DC Коэффициент преобразования (Фиксированный) х10 ( опц ия х15) Выходной пиковый уровень 16 В пик - пик/ 50 Ом ( опция 20 Впик - пик) Максимальный выходной ток 250 мА Сопротивление 50 Ом Полоса пропускания для сигналов большого уровня 0... 30 МГц ( < 34 Впик) Полоса пропускания для сигналов малого уровня 0... 45 МГц ( < 10 Впик) Гармонические и негармонические искажения (в зависимости от диапазона и уровня) 10 Вп-п 25 Вп-п 1 МГц: <-58 дБн <-54 дБн 10 МГц: <-45 дБн <-45 дБн 30 МГц: <-42 дБн <-30 дБн Время нарастания выходного импульсного сигнала < 10нс ОБЩИЕ ДАННЫЕ Напряжение питания ± 15 В (7 Вт) Cетевой адаптер Габаритные размеры 45 х 30 х 85 мм Масса 115 г Гарантия 1 год -
Комплект поставки A10160
№ Наименование Количество 1 Широкополосный усилитель A10160 1 2 Адаптер сетевого питания 1 3 Руководство по эксплуатации 1 4 Адаптеры *(«Папа/Папа») 2 * Примечание : Для крепления усилителей непосредственно к передней панели генераторов TABOR .
-
Совместимость с A10160
