AnCom ИЗШ-75 — имитатор затухания и шума в ВЧ тракте

Код товара: 34170
  • Является модификацией AnCom ИЗШ-75

    Описание имитатора затухания и шума в ВЧ тракте AnCom ИЗШ-75:

    Имитатор затухания и шума в ВЧ тракте AnCom ИЗШ-75 представляет собой искусственную линию с расширенным функционалом: магазином затухания, имитатором скачка затухания, генератором синусоидального сигнала и шума, симметричным сумматором и делителем напряжения.

    AnCom ИЗШ-75 имеет несколько вариантов исполнения: AnCom ИЗШ-75 - базовая комплектация и AnCom ИЗШ-75/мобильный интерфейс - комплект с Android-смартфоном и WI-FI роутером.

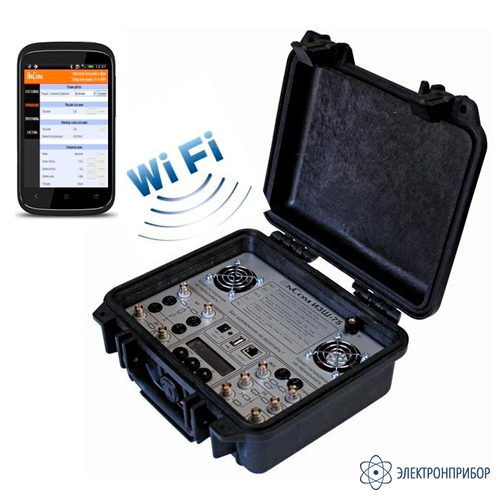

    Конструктивное исполнение: ударопрочный чемодан (ШхГхВ 280х260х130 мм).

    Размещение комплекта поставки внутри чемодана:

    • нижняя крышка чемодана:
      приборный блок;
    • верхняя крышка чемодана:
      Android-смартфон;
      измерительные кабели и переходники;
      кабель Ethernet;
      кабель синхронизации;
      зарядные устройства для прибора и смартфона;
      WI-FI роутер с кабелем питания от приборного USB;
      паспорт.

    Назначение имитатора затухания и шума в ВЧ тракте AnCom ИЗШ-75:

    AnCom ИЗШ-75 может использоваться:

    • в качестве самостоятельного стационарного или мобильного прибора;
    • совместно с Анализатором AnCom A-7/307 и/или Генератором AnCom A11/G.

    AnCom ИЗШ-75 входит в состав ВЧ лаборатории* и предназначен в соответствии с:

    • СТО 56947007- 33.040.20.141-2012 «Правила технического обслуживания устройств релейной защиты, автоматики, дистанционного управления и сигнализации»;
    • СТО 56947007 33.060.40.134-2012 «Типовые технические решения по системам ВЧ связи»;
    • СТО 56947007 33.060.40.177-2014 «Технологическая связь. Типовые технические требования к аппаратуре высокочастотной связи по линиям электропередачи»;
    • СТО 56947007 33.060.40.178-2014 «Технологическая связь. Руководство по эксплуатации каналов высокочастотной связи по линиям электропередачи 35-750 кВ».

    для решения задач:

    • проверка двух полукомплектов ВЧ аппаратуры через искусственную линию в лабораторных условиях;
    • определение запаса по затуханию действующего канала с включением имитатора затухания на приемной/передающей стороне;
    • обеспечение проверки помехоустойчивости аппаратуры передачи команд РЗ и ПА при скачкообразном увеличении затухания ВЧ тракта на 22 дБ и воздействии на приемник помех типа белого шума с соотношением сигнал/помеха 6 дБ в полосе 4 кГц;
    • ослабление высоких уровней для подключения измерительного оборудования.

    *ВЧ лаборатория – автономный измерительный комплекс для проверки аппаратуры ВЧ связи. Состав комплекса: AnCom A-7/307, AnCom A11/G, AnCom ИЗШ-75.

    Особенности имитатора затухания и шума в ВЧ тракте AnCom ИЗШ-75:

    6 функциональных блоков в одном приборе:

    • Магазин затухания (МЗ);
    • Имитатор скачка затухания (ИСЗ);
    • Генератор помехи (ГП);
    • Сумматор симметричный (СС);
    • Делитель напряжения (ДН);
    • Управляемая нагрузка (УН);
    • Функциональные блоки работают одновременно и управляются независимо друг от друга

    3 режима управления:

    • Локальное управление: 3 кнопки, OLED- индикатор (2 строки по 16 символов);
    • Управление с ПК через Ethernet посредством Web-интерфейса;
    • Управление с мобильного устройства (планшета/смартфона) через Wi-Fi роутер посредством Web интерфейса;

    Описание имитатора затухания и шума в ВЧ тракте AnCom ИЗШ-75:

    По включению питания AnCom ИЗШ-75 находится в режиме локального управления. В процессе работы возможен переход управления к Web-интерфейсу, подачей специальной команды «захват управления» со стороны соответствующим интерфейсом, после чего управляющие команды со стороны других интерфейсов игнорируются, кроме команды «выключение прибора» со стороны локального управления. Возврат к локальному управлению осуществляется подачей специальной команды «освободить управления» со стороны соответствующего интерфейса. В процессе работы допускается параллельное чтение параметров прибора со стороны информационного OLED-индикатора, Web-интерфейса.

    Подключение;

    • ВЧ тракту: комплектные измерительные кабели и переходники;
    • к ПК/автоматизированным системам контроля через Ethernet: комплектный Ethernet кабель;
    • к мобильным устройствам (планшету/смартфону) через Wi-Fi: Wi-Fi роутер с кабелем питания от приборного USB.

    Локальное управление:

    Состав:

    • 3 кнопки управления:
      MODE – включение - выключение AnCom ИЗШ-75 / выбор режима работы;
      « + » – увеличение значения выбранного параметра / навигация по меню вверх;
      « - » – уменьшение значения выбранного параметра / навигация по меню вниз;
    • информационный OLED-индикатор (2 строки по 16 символов);
    • светодиодная индикация – процесс зарядки аккумуляторной батареи, режим работы;
    • звуковой индикатор – информирование об аварийных ситуациях.

    Функции:

    • включение и выключение AnCom ИЗШ-75;
    • управление функциональными блоками AnCom ИЗШ-75: Магазином затухания (МЗ), Имитатором скачка затухания (ИСЗ), Генератором помехи (ГП), Управляемой нагрузкой (УН);
    • индикация: состояний функциональных блоков, сервисной информации, аварийных ситуаций.

    Управление с ПК/планшета/смартфона через WEB интерфейс.

    WEB интерфейс совместим с наиболее распространенными браузерами: IE, OPERA, MOZILLA, CHROME, SAFARI.

    Функции:

    • выключение AnCom ИЗШ-75; интерактивное управление функциональными блоками: Магазином затухания (МЗ), Имитатором скачка затухания (ИСЗ), Генератором помехи (ГП), Управляемой нагрузкой (УН);
    • индикация: состояний функциональных блоков, сервисной информации. аварийных ситуаций;

  • Технические характеристики имитатора затухания и шума в ВЧ тракте AnCom ИЗШ-75:

    Параметр Значение
    Характеристики магазина затухания
    Диапазон установки затухания, дБ От 0 до 63
    Пределы допускаемой основной абсолютной погрешности установки затухания, дБ:
    - для диапазона 0…49 дБ, не более
    - для диапазона 50…63 дБ, не более
    ± 0,25
    ± 0,5
    Пределы допускаемой дополнительной погрешности установки затухания, обусловленной изменением температуры окружающей среды на каждые 10 °С, дБ, не более ± 0,12
    Дискретность установки затухания, дБ 1
    Входное и выходное сопротивление, Ом 75 ± 2,25
    Диапазон частот, кГц от 4 до 1000
    Время переключения между состояниями (при переключениях не допускается разрыв канала), мс, не более 10
    Максимальное амплитудное входное напряжение, В 180
    Максимальное действующее входное напряжение переменного тока, В Кратковременно до 15 минут, сигнал с двух сторон 75 + 75
    Без ограничения времени, сигнал с одной стороны 75
    Без ограничения времени, сигнал с одной/двух сторон 50 / 50 + 50
    Характеристики имитатора скачка затухания
    Уровни затухания, дБ 0 или 22
    Пределы допускаемой основной абсолютной погрешности установки затухания, дБ, не более ± 0,25
    Пределы допускаемой дополнительной погрешности установки затухания, обусловленной изменением температуры окружающей среды на каждые 10 °С, дБ, не более ± 0,12
    Входное и выходное сопротивление, Ом 75 ± 2,25
    Диапазон частот, кГц от 4 до 1000
    Время переключения между состояниями, мс, не более 10
    Максимальное амплитудное входное напряжение, В 180
    Максимальное действующее входное напряжение переменного тока, В Кратковременно до 30 минут, сигнал с двух сторон 75 + 75
    Без ограничения времени, сигнал с одной стороны 75
    Без ограничения времени, сигнал с одной/двух сторон 50 / 50 + 50
    Управление затуханием (выбор 0 или 22 дБ) Внешний сигнал типа сухой контакт
    Внутренняя команда
    Характеристики генератора помехи
    Генератор помехи используется только при питании от внешнего источника питания √
    Тип формируемой помехи:
    «гармоническая»
    «белый шум», «корона», «пробой изолятора»
    √
    √
    Диапазон формируемого уровня помехи:
    «гармоническая», дБм
    «белый шум» в полосе 4 кГц, дБм
    0…22
    0…16
    Пределы допускаемой основной абсолютной погрешности установки уровня помехи:
    «гармоническая», дБ
    «белый шум» в полосе 4 кГц, дБ
    ± 0,5
    ± 2
    Пределы допускаемой дополнительной погрешности установки уровня помехи, обусловленной изменением температуры окружающей среды на каждые 10 °С, дБ, не более ± 0,12
    Дискретность установки уровня помехи, дБ 1
    Диапазон частот, кГц от 4 до 1000
    Пределы допускаемой основной абсолютной погрешности установки частоты гармонической помехи и начальной частоты помехи типа «белый шум», кГц ± 0,01
    Дискретность установки частоты гармонической помехи, кГц 0,01
    Дискретность установки начальной частоты помехи типа «белый шум», кГц 1
    Варианты установки ширины полосы формируемой помехи типа «белый шум», кГц 2, 4, 8 … 64
    Выходное сопротивление, Ом 75 ± 2,25
    Максимально допустимый уровень внешнего гармонического сигнала, который может быть подан на выход генератора, дБм 35
    Характеристики симметричного сумматора
    Затухание между входами, дБ 14
    Пределы допускаемой основной абсолютной погрешности суммирования и затухания между входами, дБ, не более ± 0,25
    Пределы допускаемой дополнительной погрешности суммирования и затухания между входами, обусловленной изменением температуры окружающей среды на каждые 10 °С, дБ, не более ± 0,12
    Входное и выходное сопротивление, Ом 75 ± 2,25
    Диапазон частот, кГц от 4 до 1000
    Коэффициент суммирования между входами 1:1
    Максимальное амплитудное входное напряжение, В 180
    Максимальное действующее входное напряжение переменного тока, В Без ограничения времени, сигнал с двух сторон 75 + 75
    Характеристики делителя напряжения
    Уровень затухания, дБ 40
    Пределы допускаемой основной абсолютной погрешности затухания, дБ, не более ± 0,25
    Пределы допускаемой дополнительной погрешности затухания, обусловленной изменением температуры окружающей среды на каждые 10 °С, дБ, не более ± 0,12
    Входное сопротивление, кОм, не менее 20
    Диапазон частот, кГц от 4 до 1000
    Максимальное амплитудное входное напряжение, В 180
    Характеристики управляемой нагрузки
    Входное сопротивление, Ом 75 ± 2,25
    Диапазон частот, кГц от 4 до 1000
    Максимальное действующее входное напряжение переменного тока, В Без ограничения времени 75
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Условия эксплуатации
    Рабочий диапазон температур, °С от 5 до 40
    Диапазон температур транспортирования, °С от –25 до +55
    Относительная влажность воздуха при 25 °С, % не более 90
    Группа механического исполнения по ГОСТ 17516.1-90 М23
    Массогабаритные характеристики
    Габаритные размеры Ш*Г*В, мм, не более 270*246*124
    Масса прибора с дополнительными комплектующими изделиями при транспортировке, кг не более 5
    Электропитание
    Питание от встроенных аккумуляторов или источника питания
    Время автономной работы (управление от приборного блока, генератор помех выключен), час не менее 16
    Время заряда аккумуляторов, час не более 8
    Входные характеристики источника питания напряжение, В 220–33 … 220+22
    частота, Гц 50 ± 2,5
    Выходные характеристики источника питания напряжение, В 12 ± 10%
    частота, Гц 3
    Индикация (светодиод и символ на дисплее) Контроль процесса и уровня заряда аккумуляторов
    Электробезопасность
    Степень защиты по ГОСТ 14254-96 IP20
    Требования безопасности по ГОСТ Р 52319-2005:
    - изоляция
    - категория монтажа (категория перенапряжения)
    Основная
    CAT II
    Испытательное напряжение (переменного тока) электрической прочности изоляции между корпусом и входами/выходами, В не менее 500
    Сопротивление изоляции между корпусом и входами/выходами, МОм не менее 20
    Характеристики надежности
    Средний срок службы, лет не менее 10
    Средняя наработка на отказ, ч не менее 10000
    Массогабаритные характеристики
    Габаритные размеры Ш*Г*В, мм, не более 270*246*124
    Масса прибора с дополнительными комплектующими изделиями при транспортировке, кг не более 5

  • Комплект поставки AnCom ИЗШ-75

    № Наименование Количество
    1 Имитатор затухания и шума в ВЧ тракте AnCom ИЗШ-75 (чемодан с приборным блоком в нижней крышке и панелью для хранения принадлежностей в верхней крышке) 1
    2 Зарядное устройство для прибора 1
    3 Кабель питания зарядного устройства 1
    4 Кабель измерительный BNC–бананы, длина 1,1 м 4
    5 Кабель измерительный BNC–BNC, длина 0,3 м 3
    6 Кабель синхронизации банан-банан, длина 1 м 1
    7 Тройник BNC 2
    8 Кабель заземления, длина 1 м 1
    9 Руководство по эксплуатации 1
    10 Паспорт 1
    11 Коробка транспортная картонная 1
