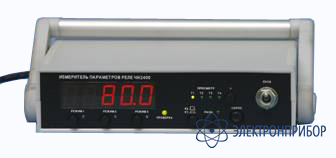

ЧИ2400 — измеритель параметров реле (миллисекундомер)

Код товара: 21247

    • Гарантия

      1.5 года

    Назначение измерителя параметров реле ЧИ 2400:

    Измеритель параметров реле (миллисекундомер) ЧИ 2400 предназначен для измерения временных параметров реле при эксплуатации и ремонте релейных систем автоматики электрических станций и подстанций, автоматики и телемеханики на железнодорожном транспорте.

    Питание обмоток проверяемого реле осуществляется от внешних источников постоянного или переменного тока при подсоединении обмотки реле и источника питания реле к измерителю и при отсутствии гальванической связи измерителя с источником питания реле.

    Питание обмоток проверяемого реле (при подсоединении обмотки реле и источника питания реле к измерителю) должно осуществляться от внешних источников питания с напряжением постоянного тока до 220 В при коммутируемой мощности до 36 Вт или напряжением переменного тока до 250 В при коммутируемой мощности до 100 ВА

    Измеритель ЧИ2400 позволяет измерять за один цикл измерения (включение, выключение проверяемого реле), запоминать и выводить на табло индикации результаты измерения для двух контактных групп (замыкающих или размыкающих) следующие временные параметры реле:

    • время до первого срабатывания реле;
    • время до полного срабатывания реле с учетом "дребезга" контактов;
    • время до первого отпускания реле;
    • время до полного отпускания реле с учетом "дребезга" контактов;
    • длительность замкнутого или разомкнутого состояния контактов реле;
    • время от первого переключения одной контактной группы до переключения другой контактной группы реле;
    • результат вычисления разности одноименных параметров для двух групп контактов реле и вычисление среднего значения измеряемых параметров за заданное число включений реле.

    Прибор ЧИ2400 разработан взамен ранее выпускавшихся аналогичных изделий Ф738, Ф209, Ф291, широко применяющихся для контроля устройств релейной автоматики и релейной защиты в энергетике, релейных устройств СЦБ на железнодорожном транспорте.

    Отличия нового прибора ЧИ-2400 от аналогов состоят в том, что он позволяет измерять все характеристики реле за один цикл измерения, в то время как аналоги измеряют за один цикл только один из параметров. Прибор ЧИ-2400 имеет выход RS232 для связи с ЭВМ и позволяет отображать результаты измерения на мониторе. Измеритель ЧИ2400 позволяет производить измерение параметров реле за один измерительный цикл с запоминанием результатов для двух контактных групп реле (до 12 параметров), выведение результатов измерения на индикацию и/или передачу через интерфейс RS-232 на компьютер. Результаты измерения выводятся на ПК в виде готового протокола, который тут же можно распечатать на принтере.

    Прибор ЧИ2400 отличается от аналогичных приборов других производителей простотой в эксплуатации, малыми габаритными размерами и массой и низкой ценой.

    Декларация о соответствии №РОСС RU.ME72.Д00055 от 28.06.2006 г.

  • Технические характеристики измерителя ЧИ2400:

    Параметр Значение
    Предел измерения интервалов времени, мс 100 000
    Минимальная единица младшего разряда, мс 0,1
    Класс точности измерителя 0,005 / 0,004
    Напряжение питания, В 220
    Потребляемая мощность, ВА 10 ВА
    Условия эксплуатации:
    • температура окружающего воздуха, °С
    • относительная влажность воздуха
    • Габаритные размеры корпуса, мм
    		 от минус 10 до 55 °С
    до 90 % при 30 °С
    235 × 85 ×165
    Масса, кг 1,5
