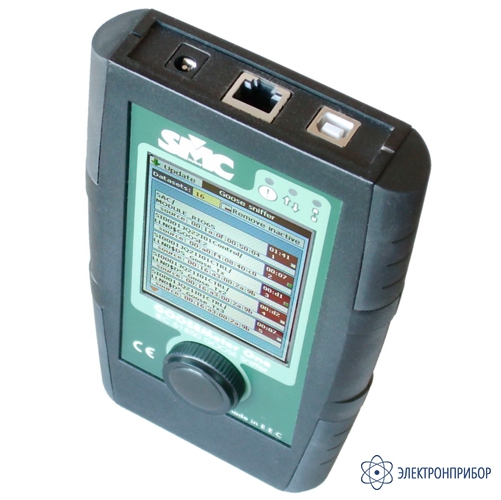

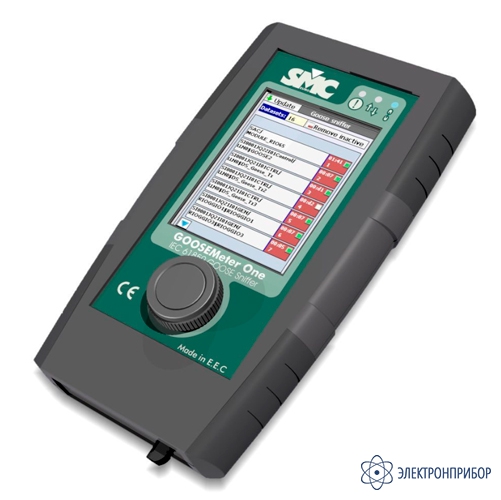

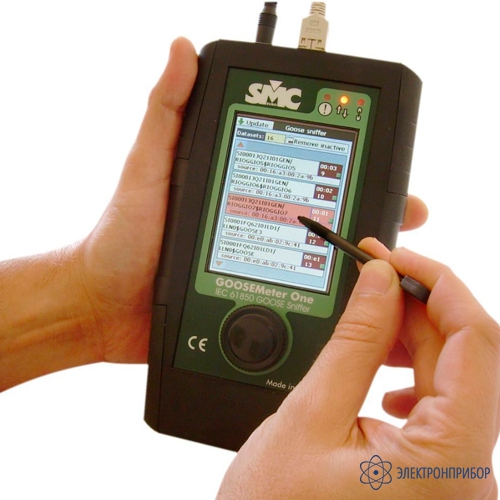

GOOSEMeter-One — анализатор GOOSE сообщений по протоколу МЭК-61850

Код товара: 54592
  • Анализатор goose сообщений по протоколу мэк-61850 GOOSEMeter-One Анализатор goose сообщений по протоколу мэк-61850 GOOSEMeter-One Анализатор goose сообщений по протоколу мэк-61850 GOOSEMeter-One Анализатор goose сообщений по протоколу мэк-61850 GOOSEMeter-One

    Описание анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

    GOOSEMeter-One - портативный прибор проверки правильности организации информационного обмена по протоколу GOOSE на цифровых подстанциях. Мультиметр GOOSEMeter-One способен отображать содержимое передаваемых наборов данных и другие параметры GOOSE-сообщений.

    GOOSEMeter-One мгновенно отображает текущую информацию GOOSE трафика при подключении по шине IEC (МЭК)-61850.

    Как новые, так и устаревшие наборы активных данных легко идентифицируются, а содержимое сообщений могут быть помечены, классифицированы и отфильтрованы пользователем для оперативной оценки и диагностики.

    Портативность, малый вес, простота эксплуатации GOOSEMeter-One позволяет легко и быстро провести проверку в любом месте подстанции.

    GOOSEMeter-One является прибором только для чтения, что исключает возможность внесения каких-либо изменений в конфигурацию сети.

    Назначение анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

    • Инспекция данных IEC-61850 в режиме реального времени;
    • Анализ содержания GOOSE сообщений;
    • Проверка архитектуры кабелей типа «витая пара» на цифровых подстанциях.

    Особенности анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

    • Не требует конфигурации, «подключись и работай»;
    • Тестирование во время работы;
    • Режим работы: «только чтение»;
    • Не требует для работы ПК;
    • USB-хранение;
    • Малогабаритный, для работы в стесненных условиях;
    • Проверка правильности выполнения сетей подстанции;
    • Анализ содержания GOOSE-сообщений;
    • Мониторинг GOOSE-сообщений с онлайн индикацией изменения статуса сообщения;
    • Регистрация времени события с разрешением в 1 мкс;
    • Идентификация и проверка статуса GOOSE-сообщений с хронологией изменения;
    • Показывает в деталях содержание GOOSE-сообщения;
    • Инспекция массивов данных по IEC-61850 в реальном масштабе времени;
    • Способность фильтрации GOOSE-сообщений для мониторинга только интересующей информации;
    • Редактор шаблонов, позволяющий переименовывать данные для лучшей идентификации;
    • Сортировка массивов по МАС-адресам;
    • Показывает массивы с более чем 64 идентификаторами;
    • Обновление ПО через Интернет;
    • Сенсорный экран с большим разрешением;
    • ПО GOOSESync для ПК: Связь с внешним ПК по USB для загрузки и анализа, быстрое редактирование шаблонов.

  • Технические характеристики анализатора GOOSE сообщений по протоколу МЭК-61850 GOOSEMeter-One:

    Параметр Значение
    Управление
    Дисплей Сенсорный TFT- экран высокого разрешения, 54х71 мм (5,7´´)
    Ручка управления Вращение-нажатие
    Светодиоды GOOSE-активность (красный);
    Ethernet-соединение (голубой);
    память (желтый)
    Связь
    ПК USB1.1
    IEC-61850 RJ-45 Ethernet 10/100 Мбит/с
    Обновление ПО RJ-45 10/100 Мбит/с Работа под Windows CE
    Общие характеристики
    ОЗУ Возможность записи до 32МБ GOOSE-сообщений в каждом тесте
    FLASH-память Емкость до 12 МБ «сжатых» тестов
    Питание 100-260 V AC , 50-60 Гц, БП 5 V DC (1 А DC)
    Соответствие Прибор предназначен для использования на высоковольтных подстанциях, в промышленности. Все продукты компании EuroSMC имеют соответствие директивам ЕС по СЕ-маркировке, соответствуют стандартам МЭК и другим международным стандартам, разработаны и выпускаются в соответствии с требованиями стандарта качества ISO-9001
    Рабочая температура 0 - 50°С
    Температура хранения 0 - 70°С
    Корпус Высококачественный прочный ABS-пластик, эргономичной конструкции, защита граней противоскользящим покрытием из TPE-материала
    Вес 0,4 кг
    Размеры 110 х 185 х 26 /35мм

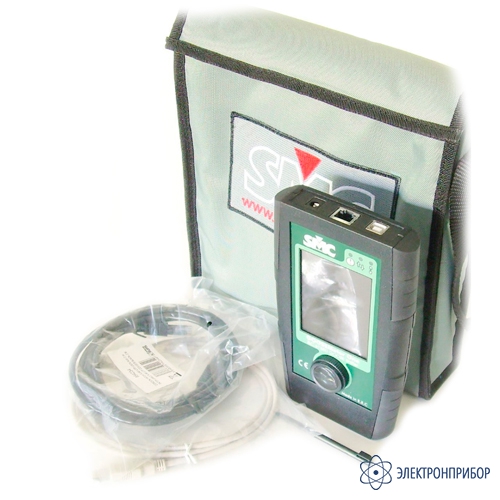

  • Комплект поставки GOOSEMeter-One

    № Наименование Количество
    1 Анализатор GOOSEMETER ONE 1
    2 Мягкая защитная сумка для транспортировки 1
    3 Стандартный Ethernet RJ-45 кабель, длина 2 м 1
    4 USB- кабель, длина 2 м 1
    5 Стилус-карандаш (Nintendo DS) 1
    6 Универсальный блок питания 1
    7 Руководство по эксплуатации 1
    8 Инструкция по гарантии и регистрации продукта 1
    9 CD с программным обеспечением GOOSESync 1
