ГТЧ 3, ГТЧ 3М

Устройства проверки релейной защиты и автоматики (РЗА)

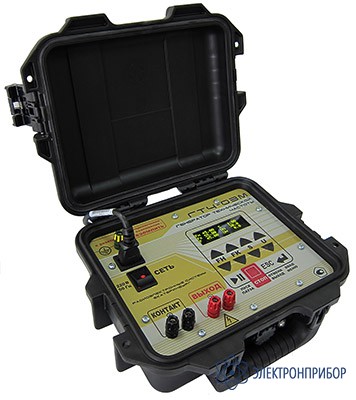

ГТЧ-03М — генератор технической частоты

Код товара: 36623
  • 48435-11

    • Гарантия

      3 года

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      48435-11 до 25.11.2031

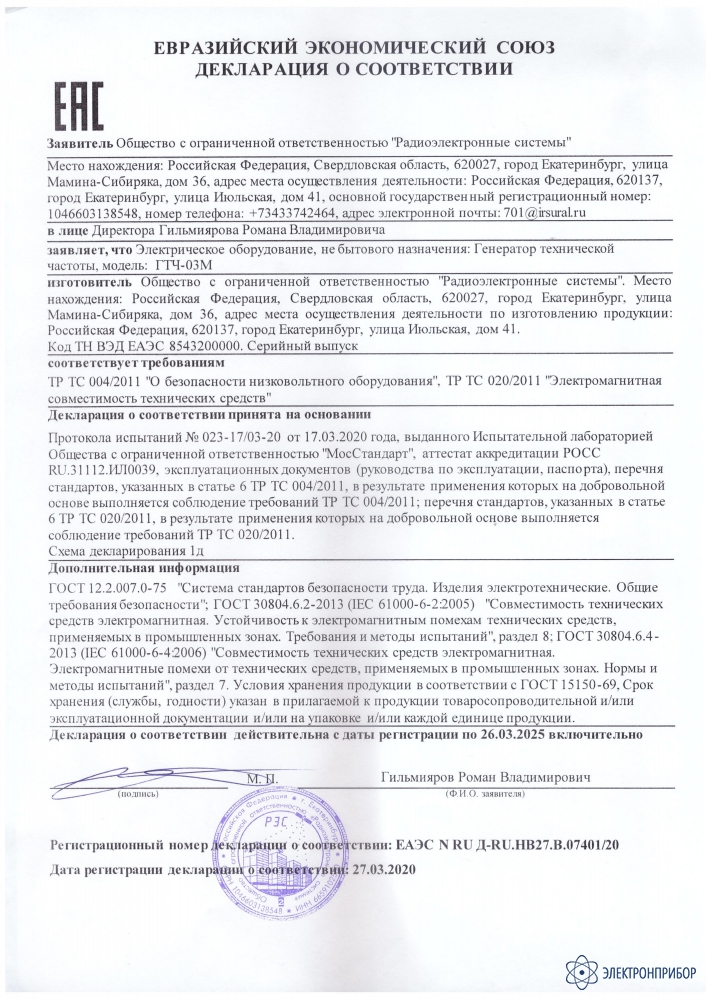

    Сертификаты

    Назначение генератора технической частоты ГТЧ-03М:

    Генератор ГТЧ-03М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики (включая аппаратуру автоматической частотной разгрузки АЧР) на электроподстанциях. ГТЧ-03М внесен в реестр средств измерений и имеет сертификат соответствия.

    Особенности генератора технической частоты ГТЧ-03М:

    • Автоматизированная фиксация частот срабатывания при снижении и повышении частоты;
    • Автоматизированное измерение времени срабатывания реле и реле времени (до 1 минуты);
    • Легкий, компактный;
    • Брызгозащитный ударопрочный корпус-чемодан;
    • Комплектуется высококачественными силиконовыми проводами с изолированными клеммами и зажимами типа "крокодил";
    • Диапазон рабочих температур от -20°C до +50°C;
    • Межповерочный интервал 5 лет.

  • Технические характеристики генератора технической частоты ГТЧ-03М:

    Параметр Значение
    Напряжение питания 220 В±10%, 50 Гц±1%
    Потребляемая мощность не более 140 Вт
    Максимальная выходная мощность сигнала 80 Вт
    Диапазон регулирования напряжения выходного сигнала от 30 до 130 В
    Диапазон генерируемых частот от 45,0 до 55,0 Гц
    Шаг установки частоты 0,01 Гц
    Долговременная нестабильность частоты 0,0005 Гц
    Абсолютная погрешность установки выходного напряжения (не более) 1 В
    Скорость изменения частоты от 0,01 до 10 Гц/с
    Вес, не более 2,7 кг
    Размер 30 x 24,9 x 11,9 см

  • Комплект поставки ГТЧ-03М

    № Наименование Количество
    1 Генератор технической частоты ГТЧ-3М 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
    5 Измерительный кабель 2

  • Файлы для ГТЧ-03М

Файлы для ГТЧ-03М
