Mentor 12 6v6i — универсальная система диагностики всех типов релейных защит (6 напряжений, 6 токов)

Код товара: 54582
  • 63764-16
    Является модификацией Mentor 12

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      63764-16 до 14.04.2026

    • Производитель

      EuroSMC, Испания

    Назначение универсальной системы диагностики всех типов релейных защит Mentor 12:​

    Трехфазная система Mento 12 является одним из самых передовых и инновационных инструментов для диагностики всех типов релейных защит, включая электромеханические, цифровые, защиты на базе подстанций по стандарту IEC-61850.

    Модульная структура выходных каналов тока/напряжения и всех блоков системы, которые могут быть установлены и/или заменены пользователем самостоятельно, принцип PLUG&PLAY.

    Минимальная конфигурация включает в себя:

    • 3 канала напряжения (каналы реверсивные, т.е. могут быть переключены на режим генерации тока) и 3 канала тока. Оператор может расширить комплектацию Mento 12 до 12 источников: 6 напряжений + 6 токов (два комплекта 3-фазных систем тока и напряжения)
    • 12 дискретных входов и 8 дискретных выходов
    • Вспомогательный источник постоянного тока 0-250 В для питания проверяемого реле
    • Измерение постоянного входного тока и напряжения
    • 12 выходов низкого уровня для проверки датчиков, счетчиков и прочего
    • Связь по Ethernet LAN, USB, RS-232

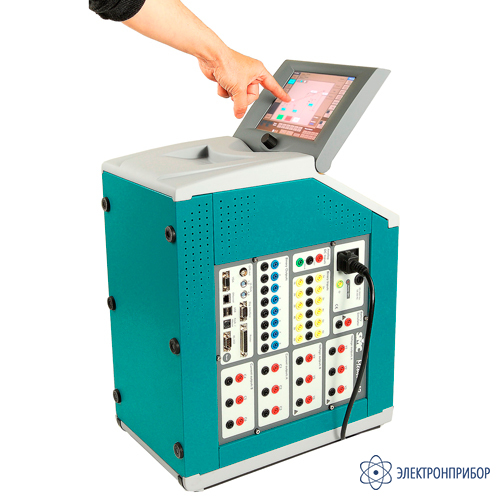

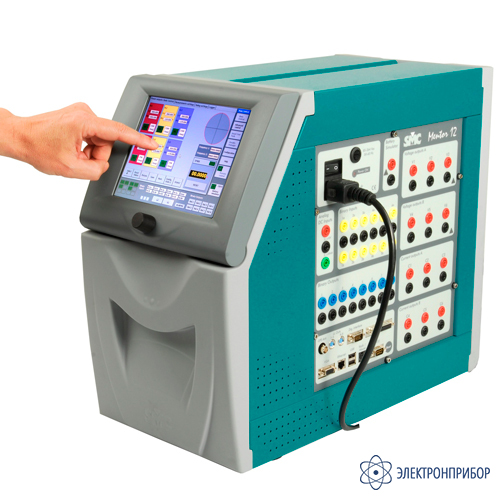

    Сенсорный экран – удобный и понятный выбор вспомогательных программных функций:

    • Быстрая регулировка настроек и задание тестов непосредственно на экране;
    • Превосходное наложение гармоник;
    • Группировка выходных каналов;
    • Функции Pulse, Ramp, дискретный поиск, последовательность состояний и воспроизведение файлов COMTRADE;
    • Неограниченное хранение тестовых настроек и результатов на съемной памяти USB;
    • Протоколы испытаний;
    • Бесплатное обновление программного обеспечения через Интернет в течение всего срока эксплуатации прибора.

  • Варианты исполнения универсальной системы диагностики всех типов релейных защит (6 напряжений, 4 токов) Mentor 12 6v6i:

    Конфигурация Каналы напряжения Каналы тока Выход по 1 фазе 3 фазы
    Mentor 12 3v3i  3 3 450 В; 75 А 150 В; 25 А
    Mentor 12 3v4i 3 4 450 В; 100 А 150 В; 25 А
    Mentor 12 3v6i 3 6 450 В; 150 А 150 В; 50 А
    Mentor 12 4v3i 4 3 600 В; 75 А 150 В; 25 А
    Mentor 12 4v4i 4 4 600 В; 100 А 150 В; 25 А
    Mentor 12 4v6i  4 6 600 В; 150 А 150 В; 50 А
    Mentor 12 6v3i 6 3 900 В; 75 А 300 В; 25 А
    Mentor 12 6v4i 6 4 900 В; 100 А 300 В; 25 А;
    Mentor 12 6v6i 6 6 900 В; 150 А 300 В; 50 А

    Технические характеристики универсальной системы диагностики всех типов релейных защит Mentor 12:​

    Параметр Значение
    Каналы напряжения
    Количество каналов от 1 до 6 (каналы реверсивные, тоесть могут выдавать ТОК)
    Максимальное напряжение на канале 150 В АС / 212 В DC
    Максимальный ток на канале 5 A АС / 5 A DC
    Мощность 100 ВA
    Каналы гальванически развязаны Да, друг от друга и от питания (в случае неисправности одного канала другие будут работать)
    Разрешение 5 мВ / 0,5 мA
    Точность 0,1% измерянное значение ± 0,03% диапазона
    Комбинации выходов Параллельно и последовательно
    Конфигурации каналов До 6 x (150 В AC 100 VA / 212 В DC)
    До 3 x (300 В AC 200 VA / 424 В DC)
    1 x (600 В AC 400 VA / 848 В DC) +
    1 x (300 В AC 200 VA / 424 В DC)
    В токовом режиме:
    До 6 x (5 A AC 100 VA / 5 А DC)
    До 3 x (10 AAC 200 VA / 10 А DC)
    1 x (20 A AC 400 VA / 20 А DC) +
    2 x (5 A AC 100 VA / 5 А DC)
    Каналы тока
    Количество каналов от 1 до 6
    Максимальный ток на канале 25 A AC / 25 А DC
    Мощность 100 ВA
    Каналы гальванически развязаны Да, друг от друга и от питания. (В случае неисправности одного канала другие будут работать)
    Разрешение 0,5 мA
    Точность 0,1% измеренное значение ± 0,03% диапазона
    Комбинации выходов Параллельно и последовательно
    Конфигурации каналов До 6 x (25 A AC 100 ВA / 25 А DC)
    До 3 x (50 A AC 200 ВA / 50 А DC)
    1 x (100 A AC 400 ВA / 100 А DC) +
    1 x (50 A AC 200 ВA / 50 А DC)
    1 x (150 A AC 600 ВA / 150 А DC)
    Частота
    Генерация гармоник от 2 до 33 при 60 Гцz / от 2 до 40 при 50 Гц
    Диапазон DC - 2000 Гц (непрерывно) DC - 3000 Гц (временно)
    Разрешение 5 мкГц
    Точность 1 ppm
    Фазовый угол
    Диапазон 0.0 - 359.9˚
    Разрешение 0.001˚
    Точность 0.1˚
    Секундомер
    Количество 4
    Диапазон 00000.0001 - 99999.9999 с
    Разрешение 0.1 мс
    Точность 0.001 % +/- 0.1 мс
    Двоичный вход
    Количество 12
    Тип "сухой" или напряжение
    Диапазон напряжения ±400 V p-p
    Изоляция 6 групп, по 2 входа
    Разрешение 0.1 ms
    Функция счетчика 3 кГц (Шаг: 150 мкс) 100 кГц в 1 группе
    Двоичный вход
    Количество 8
    Тип Реле или транзистор
    Уровень 300 Vdc / 300 Vac / 8 A 2000 ВA / 240 Вт
    Изоляция Да
    Разрешение времени 100 мкс
    Низкоуровневые выходы
    Количество 6
    Тип Напряжение
    Уровень 0-10 Vpk (1 мA максимально)
    Диапазон 1
    Изоляция Нет
    Разрешение 250 мкВ
    Точность 0.07 %
    Искажение 0.05 %
    Измерения аналогового вывода
    Измерительный вход Vdc ± 10 В
    Измерительный вход Idc ± 20 мA
    Точность 0.02 %
    Источник питания постоянного тока
    Диапазоны 48, 125, 250 Vdc
    Мощность 60 Вт
    Точность 5 %
    Пульсация 0.2 %
    Общие характеристики
    Модульная архитектура В любое время можно добавить новый или снять неисправный источник не отправляя MENTOR-12 на завод
    Дисплей Цветной TFT 800 х 600 сенсорный дисплей с ПО Windows CE. (Нет необходимости в ПК)

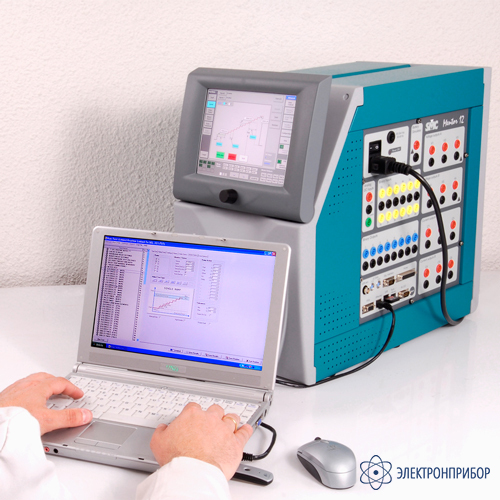

    Управление Сенсорная панель + поворотная ручка (При необходимости можно подключить ПК, клавиатуру, мышь)
    Жесткий чехол с колесами Включен
    Кабели Ethernet, RS-232
    COM-порты Ethernet, RS-232, 2 х USB, Centronics, PS2, VGA
    GPS опция Встроена
    Обновление ПО Да
    Встроенный компьютер Встроенный ПК
    Источник питания 100-260 Vac / 40-70 Гц
    Потребляемая мощность 1600 ВA
    Габариты 422×254×511 мм
    Вес от 22,5 кг до 29,8 кг

  • Комплект поставки Mentor 12 6v6i

    № Наименование Количество
    1 Универсальная система диагностики всех типов релейных защит (6 напряжений, 4 токов) Mentor 12 6v6i 1
    2 Полный комплект кабелей 1
    3 Сумка нейлон для кабелей 1
    4 Кейс транспортировочный на колесах 1
    5 Руководство пользователя 1
